При підключенні програвача (записувача)
DVD, супутникового тюнера,
«PlayStation 2» тощо, на якому немає
гнізд HDMI, підключайте його гніздо
відеосигналу прямо до телевізора, а гніздо аудіосигналу - до стійки за допомогою
гнізда INPUT OPT або INPUT COAX.
Немає необхідності приєднувати всі
кабелі. Приєднайте шнури аудіо до
відповідних гнізд вашого обладнання.
В останню чергу підключіть шнур
живлення змінного струму.

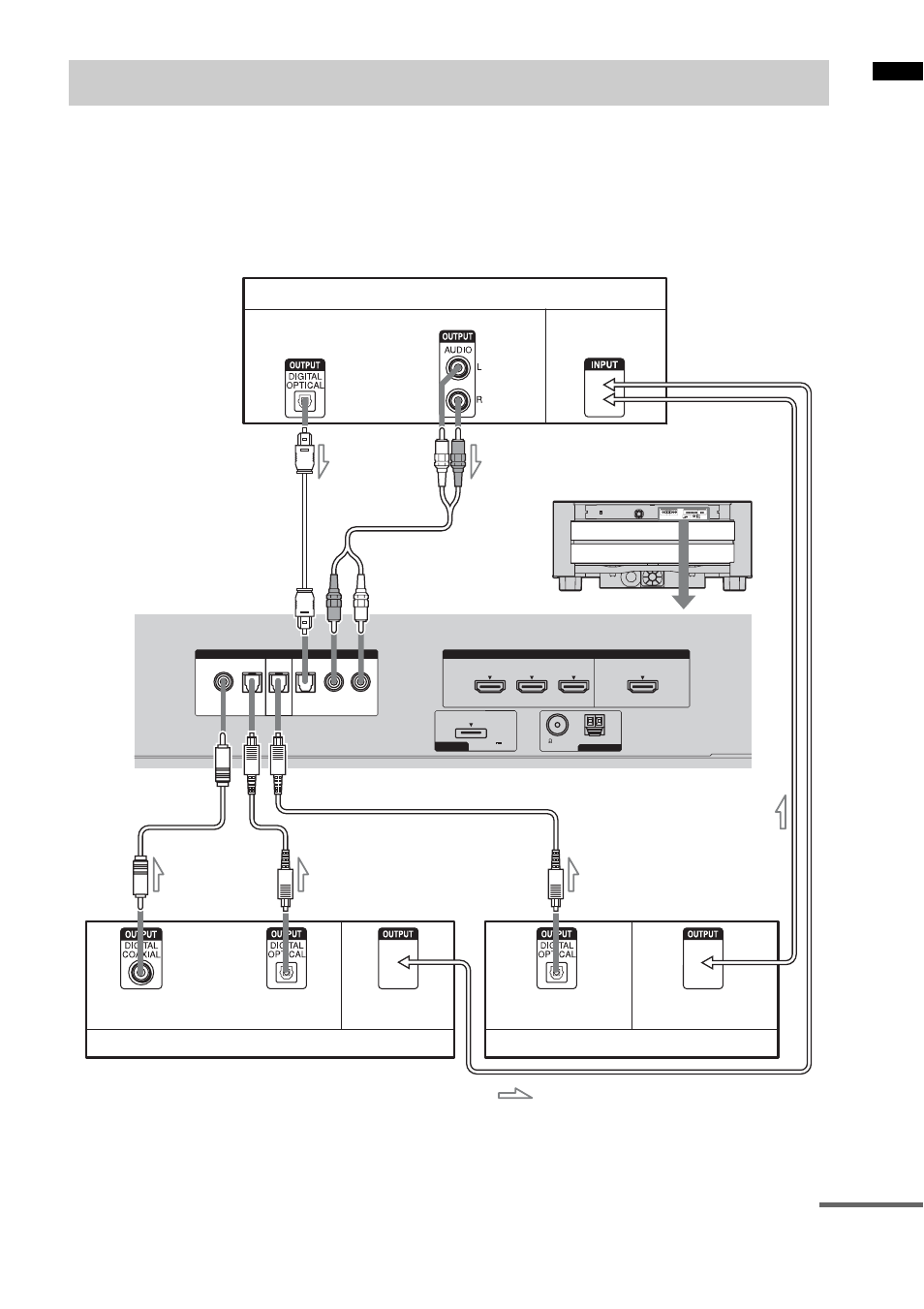

Приєднання обладнання без участі гнізд HDMI
TV OUT DVD IN
TV
ANALOG OPT OPT OPT COAX
SAT/CATV DVD
R L
DMPORT
HDMI INPUT
SAT/CATV
IN
DC 5V
0.7A MAX
BD IN
ANTENNA
AM 75 COAXIAL
FM
Телевізійний монітор, проектор тощо.
D
A Оптичний кабель (не постачається)
B Оптичний кабель (постачається)
C Шнур аудіо (не постачається)
D Цифровий коаксіальний кабель (не
постачається)
: Потік сигналів
Відеосигнал
Відеосигнал
A A
Відеосигнал Аудіосигнал
C B
Аудіосигнал
або
Відеосигнал Аудіосигнал
Програвач (записувач) DVD, «PlayStation 2» тощо. Супутниковий тюнер, приймач кабельного телебачення тощо.
або
продовження
