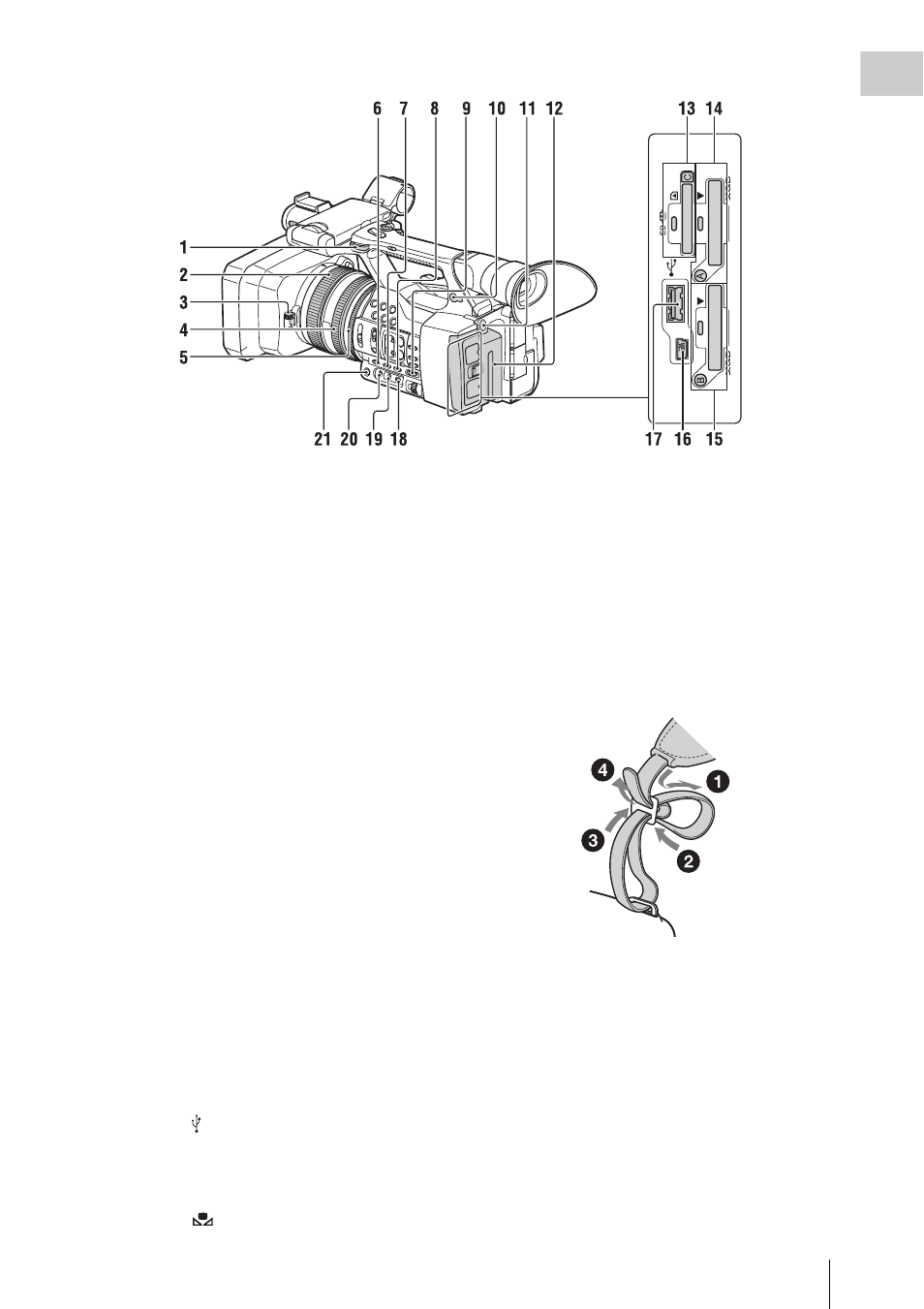

Расположение и функции деталей
11
О
б
зо
р
1.
Крючок для плечевого ремня
2.
Кольцо фокусировки (25)
3.
Рычажок крышки объектива (20)
4.
Кольцо трансфокации (25)
5.
Кольцо диафрагмы (28)
6.
Кнопка GAIN (28)
7.
Кнопка WHT BAL* (30)
8.
Кнопка SHUTTER SPEED (28)
9.
Переключатель AUTO/MANUAL
(27)
10.
Разъем
i
(наушники)
Для стереофонических наушников с
мини-гнездом
11.
Кнопка BATT RELEASE (18)
12.
Батарейный блок (17)
13.
Гнездо C карты памяти “Memory
Stick”/SD/индикатор доступа
(планируется обеспечить
совместимость при будущем
обновлении).
14.
Гнездо A карты памяти XQD/кнопка
выбора/индикатор доступа (22)
15.
Гнездо B карты памяти XQD/кнопка
выбора/индикатор доступа (22)
16.
Разъем USB (тип мини-B) (49)
17.
Разъем USB (тип A)
(планируется обеспечить
совместимость при будущем
обновлении).
18.
Кнопка
(одно касание) (30)
19.
Переключатель памяти баланса
белого (30)
20.
Переключатель усиления (28)
21.
Кнопка IRIS* (28)
* На кнопках WHT BAL и IRIS предусмотрены
рельефные выступы для удобного поиска этих
кнопок на ощупь.
Прикрепление плечевого ремня
Прикрепите плечевой ремень (продается
отдельно) к крючкам для ремня.
