46
UA
Одиниця виміру: см
Значення в наведеній вище таблиці можуть дещо відрізнятися в залежності від монтажу.
Стіна, до якої кріпиться телевізор, повинна бути в змозі витримати вагу, щонайменше в чотири
рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі «Технічні
характеристики» (стор. 47).

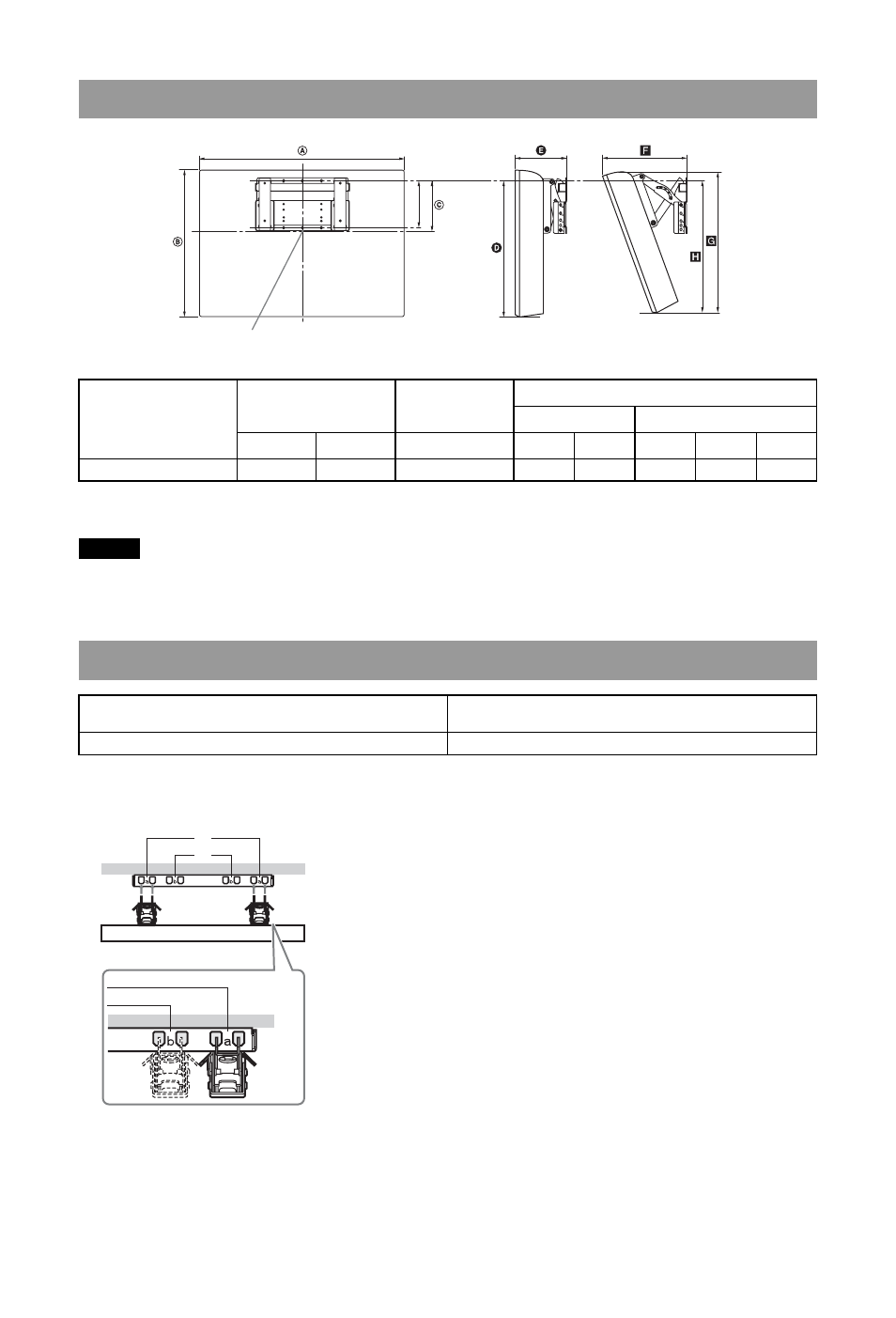

Таблиця розмірів для встановлення телевізора
Назва моделі
Розміри дисплея
Центр екрана
Довжина для кожного кута монтажу
Кут (0°)
Кут (20°)
A
B
C
D
E
F
G
H
KDL-22CX32D
53,0
34,9
10,2
29,0
12,3
21,1
32,6
28,5
125
SU-WL100
Центральна точка екрана
УВАГА!
Діаграма/таблиця розташування гвинтів та гаків
Назва моделі
Розташування гаків
SU-WL100
KDL-22CX32D
b
b
a
SU-WL100
Розташування гаків
