Инструкция по эксплуатации Sony BDV-IZ1000W
Страница 20
20
RU
На
ч
а
ло р
а
боты

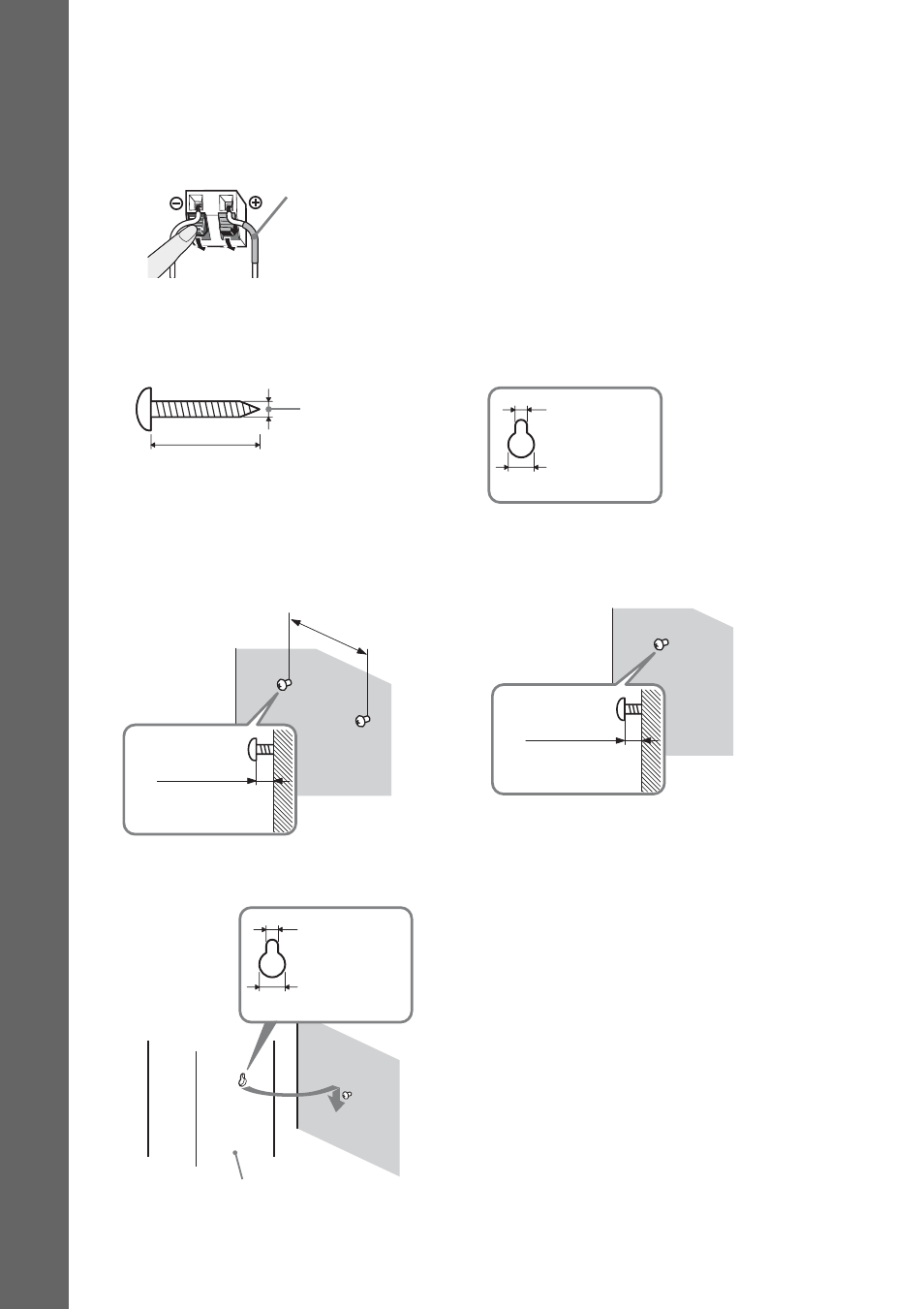

Установка динамиков на стену
Перед установкой динамиков на стену подключите к ним кабели динамиков.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
динамиках: кабель динамика с цветной трубкой к разъему
3
; без цветной трубки – к
разъему
#
.
1
Приготовьте винты (не прилагаются), соответствующие отверстиям на задней
панели динамика. См. рисунки ниже.
2
Вкрутите винты в стену.
3
Повесьте динамики на винты.
Цветная трубка
Передний левый динамик (L): белый
Передний правый динамик (R): красный
Центральный динамик: зеленый
Левый динамик объемного звучания (L): синий
Правый динамик объемного звучания (R): серый
30 мм
4 мм
Отверстие на
задней панели
динамика
5 мм
10 мм
8 – 10 мм
219 мм
Центральный динамик
Для остальных динамиков
8 – 10 мм
5 мм
10 мм
Отверстие на
задней панели
динамика
Задняя панель динамика
