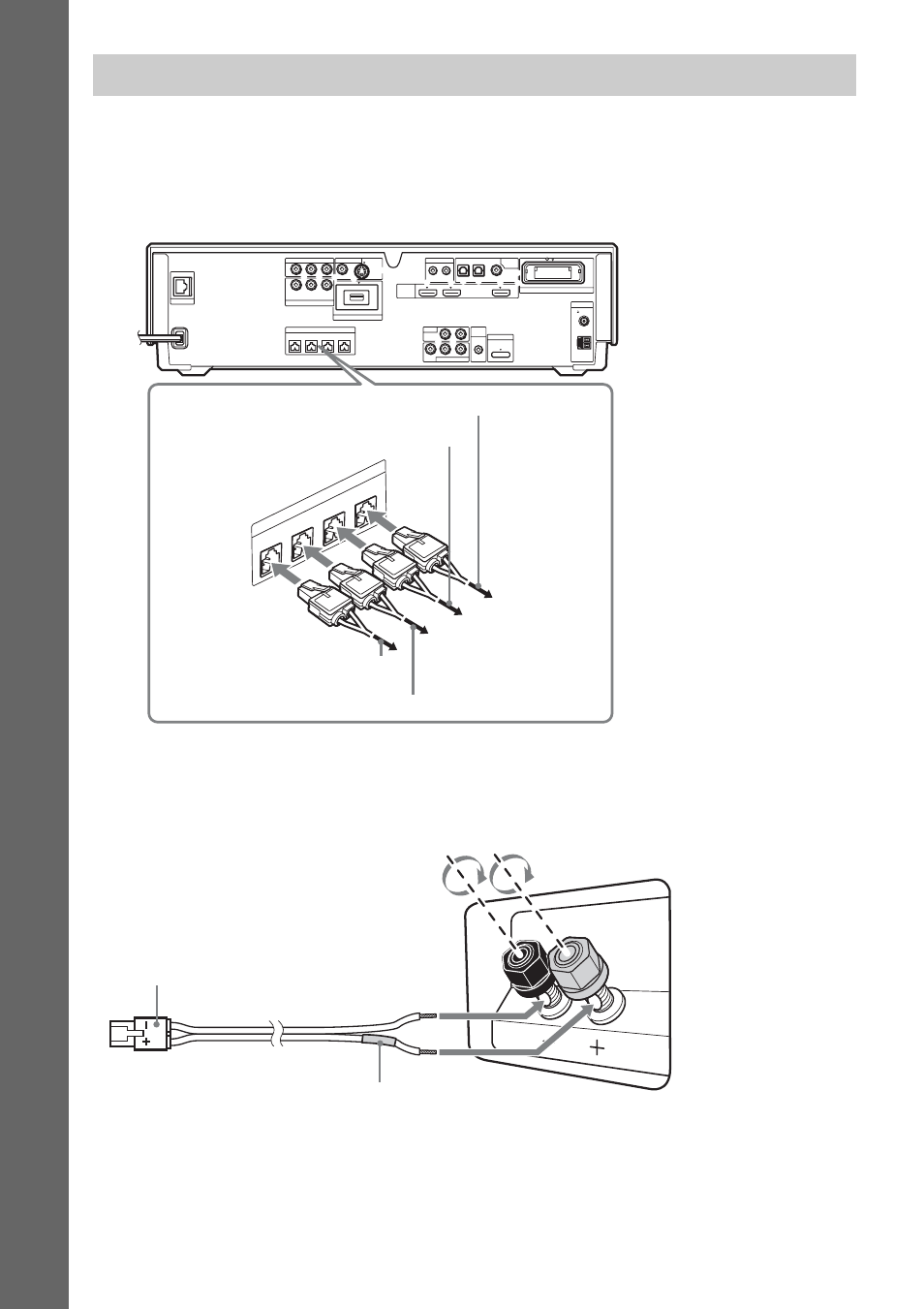

Подключение переднего/центрального динамиков и сабвуфера к системе
BDV-IT1000
При подключении кабелей динамиков к устройству вставьте разъем до щелчка.
При подключении кабеля к сабвуферу используйте фиолетовый кабель динамика.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
динамиках: кабель динамика с цветной трубкой к разъему 3; без цветной трубки – к
разъему #. Не допускайте попадания изоляции кабеля динамика в разъемы динамиков.
