По
д
гот
овка
к э
к
сп
лу
ат
ации
9 RU

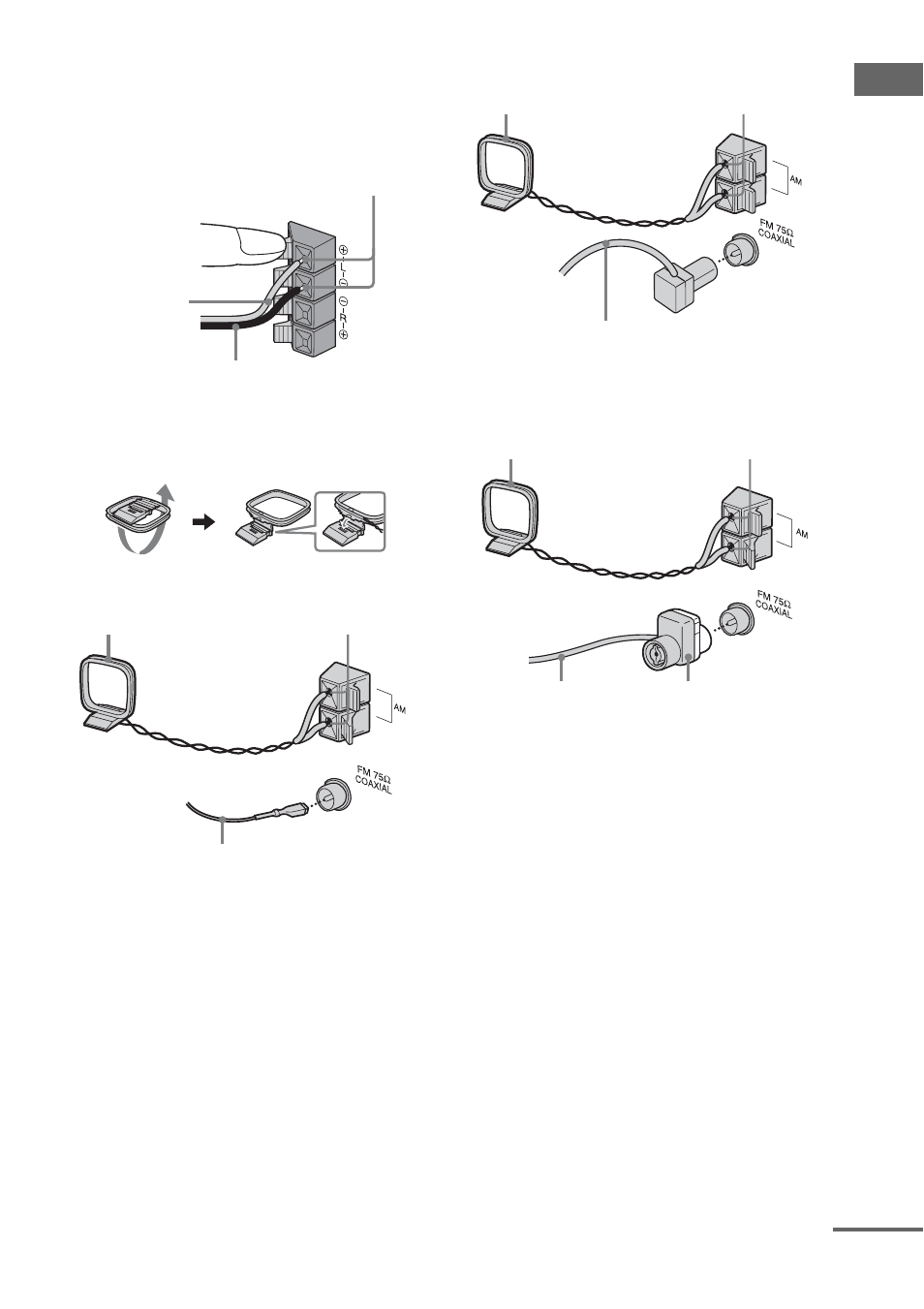

1 Подсоедините акустические
системы.
Подсоедините шнуры правой и левой
акустической системы к гнездам
SPEAKER, как показано ниже.
2 Подсоедините антенны FM и AM.
Соберите рамочную антенну AM, а
затем подсоедините ее.
Тип штепсельной вилки A
Тип штепсельной вилки B
Тип штепсельной вилки C
Примечание
Держите антенны подальше от шнуров
акустической системы.
Черный/Полосатый (#)
Серый/
Однотонный
(3)
Вставьте только оголенную часть
Удлините проволочную антенну FМ в
горизонтальном направлении
Рамочная антенна АМ
Вставьте только
оголенную часть*
* Снимите изоляцию с конца провода.
Удлините проволочную антенну FМ в
горизонтальном направлении
Рамочная антенна АМ
Вставьте только
оголенную часть*
* Снимите изоляцию с конца провода.
Удлините
проволочную антенну
FМ в горизонтальном
направлении
Рамочная антенна АМ
Североамериканская
модель: Подсоедините
белую сторону.
Прочие модели:
Подсоедините
коричневую сторону.
Вставьте только
оголенную часть*
* Снимите изоляцию с конца провода.
продолжение следует
