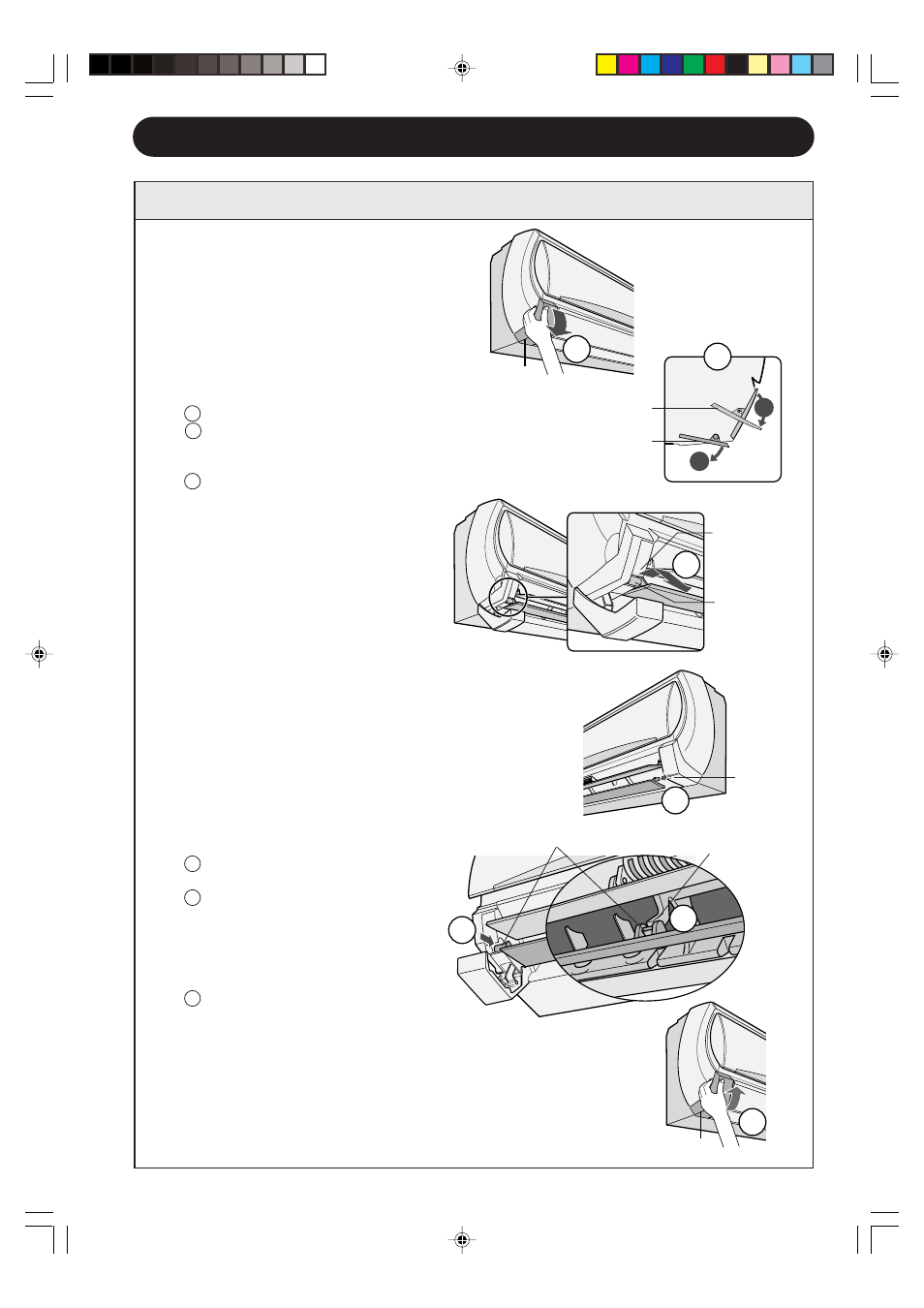

ОБСЛУЖИВАНИЕ
1 Перед очисткой необходимо
вытащить вилку шнура питания
из настенной розетки или вы-
ключить автоматический вы-
ключатель.
2 ВЫНИМАНИЕ ЖАЛЮЗИ РЕГУ-
ЛИРОВКИ ПОТОКА ВОЗДУХА В
ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ
1 Открыть левую крышку.
2 Немного приоткрыть нижнюю
жалюзи и поворачивать верх-
нюю жалюзи до его остановки.
3 Взявшись за левую сторону ниж-
ней жалюзи, потянуть ее на себя.
ПРИМЕЧАНИЕ:
Можно вынуть только нижнюю
жалюзи.
3 ОЧИСТКА ВНУТРЕННЕГО
ПРОСТРАНСТВА БЛОКА КОН-
ДИЦИОНЕРА ВОЗДУХА
Перед очисткой проверить, что
внутренняя крыльчатка вентиля-
тора не вращается.
Удалить пыль с помощью пылесоса
или вытереть ее сухой тряпочкой.
4 ОБРАТНАЯ УСТАНОВКА
ЖАЛЮЗИ РЕГУЛИРОВКИ
ПОТОКА ВОЗДУХА В ВЕРТИ-
КАЛЬНОЙ ПЛОСКОСТИ
1 Вставить ось с правой стороны
жалюзи в отверстие блока.
2 Вдавить ось с левой стороны
жалюзи в ловитель оси блока.
Проверить, что ось по центру
жалюзи расположена в цен-
тральном ловителе оси выхо-
дного отверстия для воздуха.
3 Закрыть левую крышку до по-
лучения слышимого щелчка
фиксатора.
5 Подсоединить вилку шнура пита-
ния к настенной розетке или вы-
ключить автоматический выклю-
чатель.
ОЧИСТКА ВНУТРЕННЕГО ПРОСТРАНСТВА КОНДИЦИОНЕРА ВОЗДУХА
R-18
Левая крышка
1
2
2
Жалюзи регулировки потока воздуха в
вертикальной плоскости (Верхняя сторона)
3
3
Ось
Ловитель оси
Ось
Отверстие
1
Ловитель оси
Жалюзи регулировки потока воздуха в
вертикальной плоскости (Нижняя сторона)
Крышка
