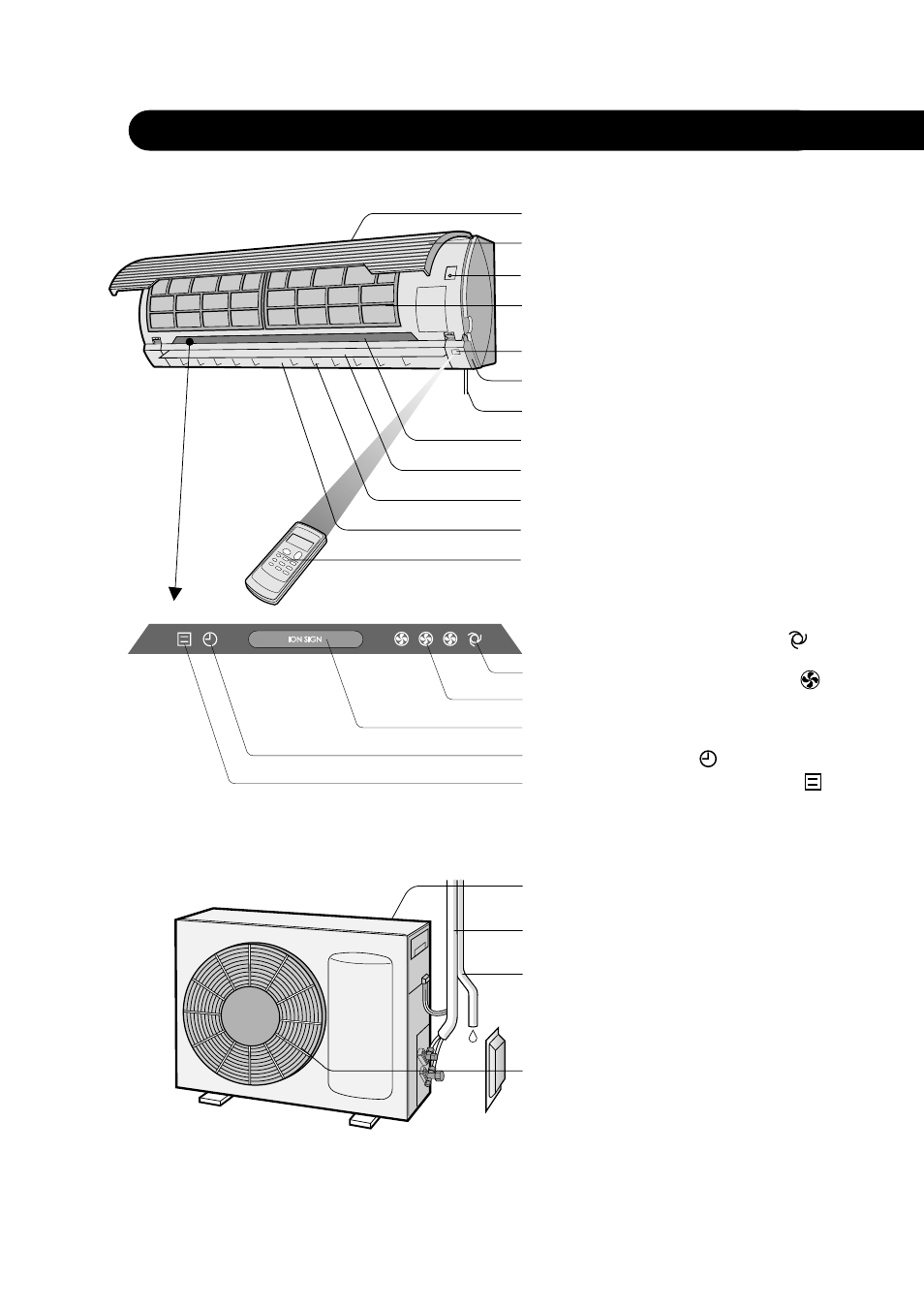

НАЗВАНИЯ ЧАСТЕЙ
1 Вход (воздуха)
2 Открытая панель
3 Кнопка ДОП. (AUX.)
4 Фильтры воздуха
5 Окно ресивера
6 Блок жалюзи
Откройте, чтобы вычистить
внутреннюю часть кондиционера
воздуха.
7 Шнур питания
(только для AY-AP18CE/
AH-AP18CE)
8 Панель индикаторов
9 Рычаги вертикальной
регулировки
0 Рычаги горизонтальной
регулировки
q Выход (воздуха)
w Пульт дистанционного
управления
e Лампа АВТО СКОРОСТИ
ВЕНТИЛЯТОРА (зелёная )
r Лампа СКОРОСТИ
ВЕНТИЛЯТОРА (зелёная )
t Лампа ПЛАЗМЕННОЙ ГРУППЫ
(голубая, зелёная)
y Лампа ТАЙМЕРА
(оранжевая )
u Лампа РАБОТЫ (красная )
ВНЕШНИЙ БЛОК
ПРИМЕЧАНИЕ: В действительности аппараты могут немного
отличаться от представленных выше.
ВНУТРЕННИЙ БЛОК
1
2
3
4
5
6
7
8
9
0
q
w
i Вход (воздуха)
o Охлаждающая трубка и
соединительный шнур
p Дренажный шланг
a Выход (воздуха)
R-4
e
r
t
y
u
i
o
p
a
