y Вход (воздуха)
u Охлаждающая трубка и соеди-
нительный шнур
i Дренажный шланг
o Выход (воздуха)

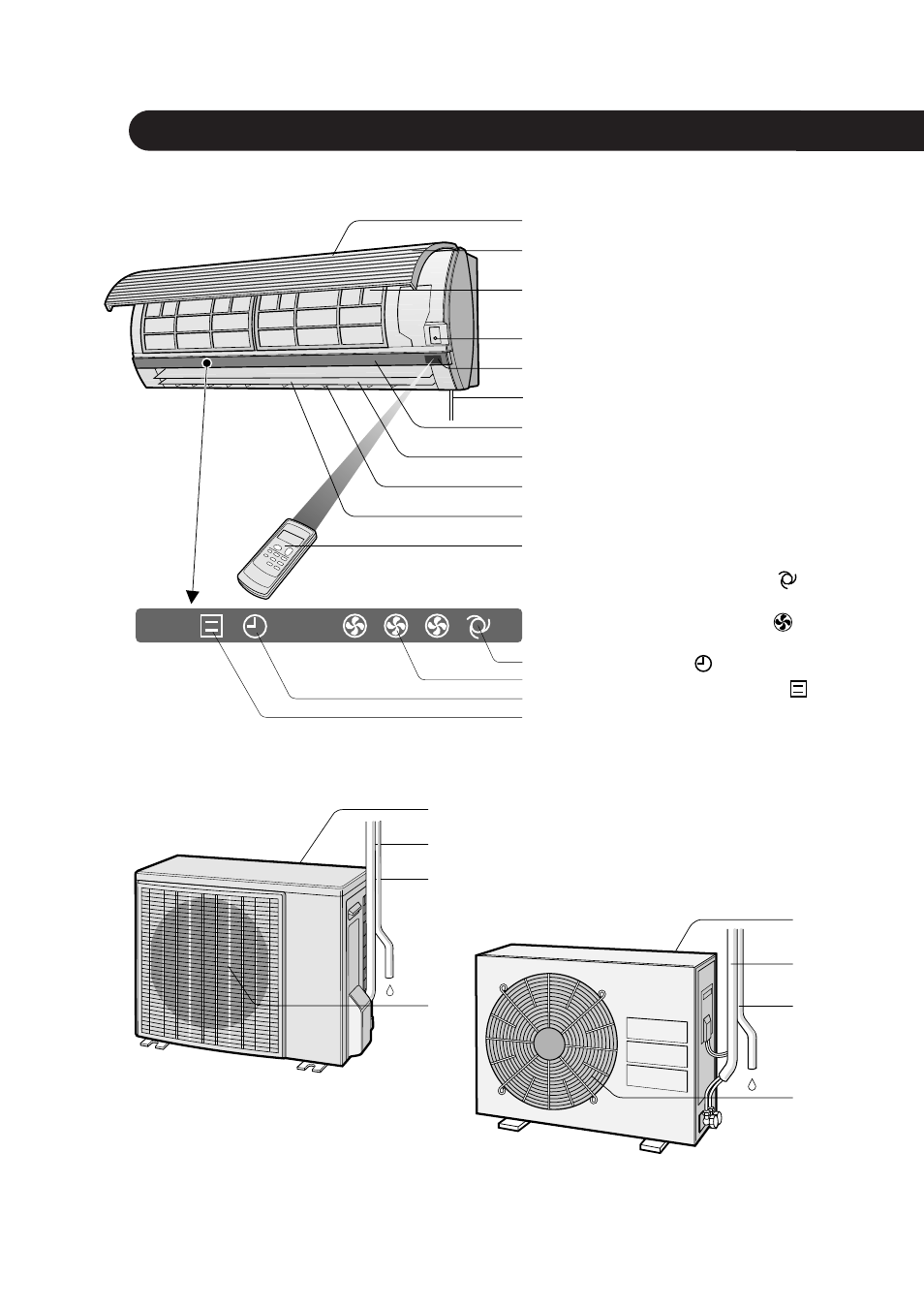

НАЗВАНИЯ ЧАСТЕЙ
1 Вход (воздуха)
2 Открытая панель
3 Фильтры воздуха
4 Кнопка ДОП. (AUX.)
5 Окно РЕСИВЕРА
6 Шнур питания
7 Панель индикаторов
8 Рычаги вертикальной регули-
ровки
9 Рычаги горизонтальной регули-
ровки
0 Выход (воздуха)
q Пульт дистанционного управле-
ния
w Лампа АВТО СКОРОСТИ
ВЕНТИЛЯТОРА (зелёная
)
e Лампа СКОРОСТИ
ВЕНТИЛЯТОРА (зелёная
)
r Лампа ТАЙМЕРА
(оранжевая
)
t Лампа РАБОТЫ (красная )
ВНЕШНИЙ АППАРАТ
ВНУТРЕННИЙ АППАРАТ
R-4
y
u
i
o
AE-A07BE
AU-A07BE
1
2
3
4
5
6
7
8
9
0
q
w
e
r
t
y
u
i
o
AE-A09BE/AE-A12BE
AU-A09BE/AU-A12BE
ПРИМЕЧАНИЕ: В действительности аппараты могут немного отличаться от представленных выше.
