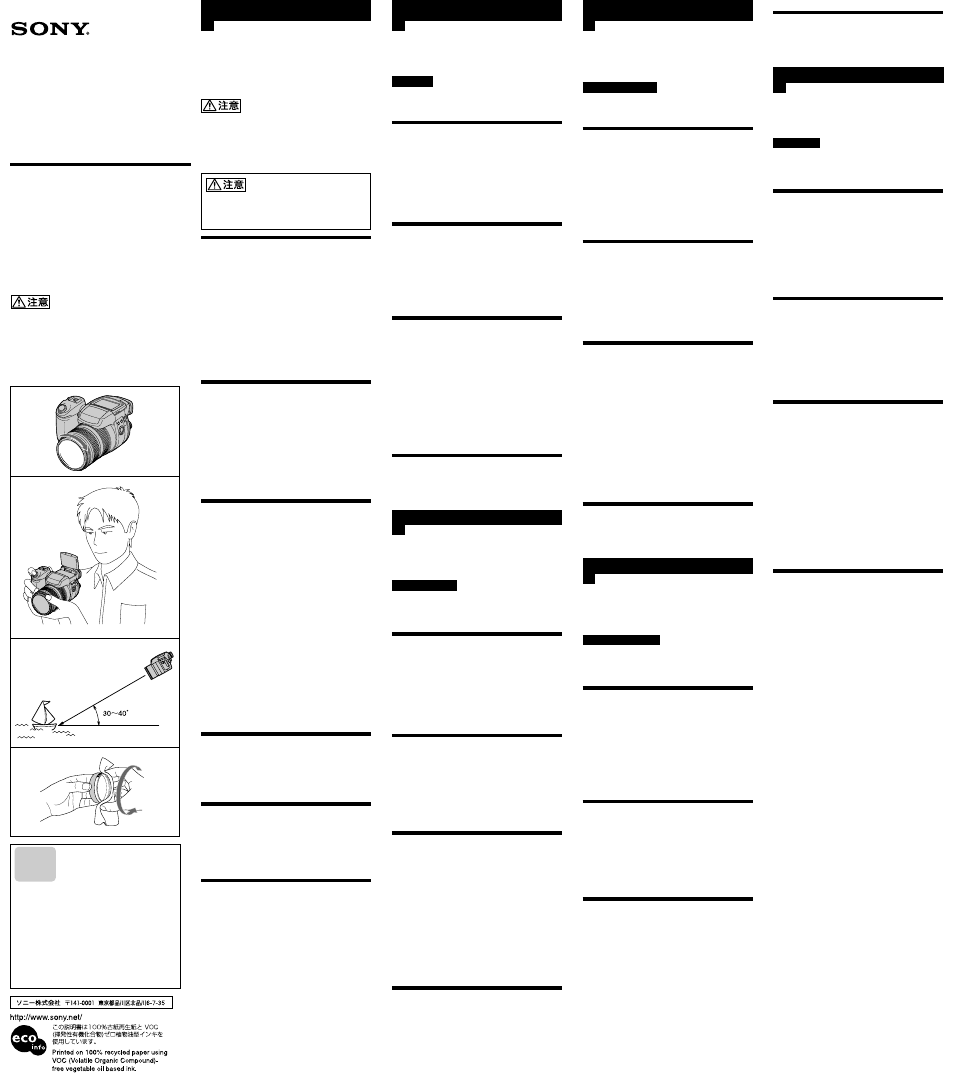

background image

本機はソニーのデジタルスチルカメラ(以下、カメラと
する)用です。
お手持ちのカメラのフィルター径と同径のフィルター
またはプロテクターをご使用ください。
ご使用の前にこの取扱説明書をよくお読みください。
お読みになったあとは、いつでも見られるところに保管
してください。

安全のために

ソニー製品は、安全に充分配慮されています。しかし、ま
ちがった使いかたをすると、人身事故が起きるおそれが
あり危険です。事故を防ぐためにつぎのことを必ずお守
りください。

「安全のために」の注意事項を守る。

故障したら使わずに、お買い上げ店またはテクニカル
インフォメーションセンターに修理を依頼する。

イラスト

D

参照

MC

プロテクターに取り付けたフィルターを取りはず

すときは、柔らかい布などをあててからゆっくりとゆ
るめてください。注意をおこたると、思わぬけがをす
ることがあります。

主な特長

以下のプロテクター、フィルターは、余分な光を低減す
る高性能マルチコーティング(

MC

)タイプです。

MC

プロテクター

プロテクターは、カメラのレンズをゴミやホコリなどか
ら保護します。

円偏光フィルター

円偏光(

PL

)フィルターは、ガラスや水面の反射除去や、

風景撮影で色彩をあざやかにし、コントラストをつける
効果があるサーキュラータイプのフィルターです。

ND

フィルター

ND

(減光/

Neutral Density

)フィルター(

ND8

)は、明

るいところを撮影する場合に光量を抑制し、コントラス
トを向上させます。

取り付けかた

イラスト

A

参照

カメラのレンズ部にフィルター

/

プロテクターを取り付

けます。
*取り付けるカメラはイラストのものとはかぎりません。

ご注意

フィルター

/

プロテクターには、コンバージョンレン

ズを取り付けることはできません。

レンズ部にプロテクターを取り付けた状態で、フィル
ター

/

クローズアップレンズを取り付けると、画面の

四隅が暗くなる(ケラレる)ことがあります。そのよう
な場合は、ズーム倍率を望遠(

T

)側へ移動させ、ケラレ

のない位置を選んでください。

円偏光フィルターをご使用のかたへ

カメラのファインダーや液晶モニターを見ながら円偏
光フィルターの回転リングを回します。

(イラストB)反

射光が最も少なくなるところや、青空が濃くなり風景が
くっきりと見えるところで、回転を止めて撮影してくだ
さい。

ご注意

円偏光フィルターを付け反射光を除去する場合、斜め

(反射面に対して

30°

40°

)になる位置が効果的で、

これ以外の角度では効果が少なくなります。例えば真
正面からではほとんど効果はありません。

(イラストC参照)

円偏光フィルターを付け風景撮影で青空の色を濃く
する場合、順光(太陽を背にした状態)での撮影が最も
効果的です。逆光に近づくにしたがって効果は弱くな
ります。

円偏光フィルターを付けると、露出が

1.5

2

段おちる

ために、被写体のピントがあわない場合があります。
その場合は、マニュアルフォーカスにしてピント調節
をおこなってください。

円偏光フィルターは、

偏光膜を光学ガラスに張合わせ

加工しているため、

熱や紫外線の影響を受けやすい性

質があります。

直射日光の下に長期間放置したり、

温になる場所

60 °C

以上)

に置かないよう、

保管状態

にご注意ください。

お手入れについて

フィルター

/

プロテクター表面についたほこりは、ブロ

ワーブラシか柔らかい刷毛で取ってください。指紋、そ
の他の汚れは中性洗剤液をしみ込ませた柔らかい布で
拭き取ってください。

(クリーニングキット

KK-LC1

クリーニングクロス

KK-CA

をおすすめします。)

保証書とアフターサービス

保証書について

この製品には保証書が添付されていますので、お買い
上げ店でお受け取りください。

所定事項の記入および記載内容をお確かめのうえ、大
切に保管してください。

保証期間は、お買い上げ日より

1

年間です。

アフターサービスについて

調子が悪いときはまずチェックを

この取扱説明書をもう一度ご覧になってお調べくださ
い。

それでも具合の悪いときは
テクニカルインフォメーションセンターにご相談くだ
さい。

保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。

保証期間経過後の修理は
修理によって機能が維持できる場合は、ご要望により有
料修理させていただきます。

2-637-288-01 (1)

© 2005 Sony Corporation Printed in Japan

El filtro y el protector han sido diseñados para una cámara

digital Sony (denominada a partir de ahora “cámara”).

El filtro y el protector deberán tener el mismo diámetro que el

del filtro de su cámara.

Antes de la utilización, lea detenidamente este manual y

consérvelo para futuras referencias.

ADVERTENCIA

Precauciones al desmontar el filtro

Consulte la ilustración D.

Para desmontar el filtro del protector MC, coloque un paño

sobre el filtro y desatorníllelo. Si no lo hiciese así, podría

lesionarse.

Características

El filtro y el protector tienen un revestimiento múltiple (MC) en

ambos lados para reducir el exceso de luz o la reflexión.

Protector MC

El protector MC protege la cámara contra la suciedad y el polvo.

Filtro polarizado (PL) circular

El filtro polarizado (PL) circular será efectivo para eliminar la

reflexión de luz del cristal y las superficies de agua, así como

para aumentar el matiz y reforzar el contraste de los colores

cuando se tome una paisaje en exteriores.

Filtro ND (densidad neutra)

El filtro ND (densidad neutra) (ND8) realza el contraste de la

imagen restringiendo la cantidad de luz que pasa a través del

objetivo al realizar tomas en condiciones de mucho brillo.

Fijación del filtro/protector

Consulte la ilustración A.

Fije y apriete el filtro o el protector en las roscas de tornillo del

objetivo de la cámara.

* La cámara a la que fije el filtro/protector no tiene que ser

necesariamente la ilustrada aquí.

Notas

•El filtro y el protector no podrán utilizarse con otros filtros ni

objetivos de conversión.

•La pantalla puede obscurecerse alrededor de los bordes cuando

realice tomas con el protector montado en el objetivo. Cuando

ocurra esto, ajuste el zoom hacia la posición de telefoto hasta

que desaparezca tal efecto.

Utilización del filtro PL circular

Observando el visor o la pantalla LCD de la cámara, gire el

anillo rotor del filtro PL circular. (Consulte la ilustración B.)

En el punto en el que la reflexión de luz sea mínima o en el que

el azul del cielo sea más profundo y el paisaje se vea más

claramente, deje de girar el anillo rotor y comience a realizar

tomas.

Notas

•El ángulo más efectivo para eliminar la reflexión de la

superficie es de 30° a 40° con el filtro PL circular instalado. El

efecto se reducirá con otros ángulos. Por ejemplo, no habrá

prácticamente efecto a 90° directamente en frente de una

superficie reflejada. (Consulte la ilustración C.)

•Cuando tome un paisaje con el filtro PL circular instalado en

cielos azules profundos, lo más efectivo será tener el sol a sus

espaldas. Si realiza tomas hacia el sol, el efecto será más débil.

•Como la exposición desciende de 1,5 a 2 puntos con el filtro PL

circular instalado, la imagen podrá desenfocarse ligeramente.

En este caso, ajuste manualmente el enfoque.

El filtro PL circular deberá guardarse cuidadosamente en un

lugar no sometido a calor (más de 60 °C) ni a la luz solar

directa. El filtro es sensible al calor y a los rayos ultravioleta
debido al proceso de revestimiento de la película de

polarización entre las lentes ópticas.

Notas sobre la limpieza/
almacenamiento del filtro/protector

Limpie el polvo de la superficie del objetivo con un cepillo

soplador u otro suave. Limpie las huellas dactilares u otras

manchas con un paño suave ligeramente humedecido en una

solución poco concentrada de detergente. (Se recomienda la

utilización de un juego de limpieza KK-LC3 o un paño de

limpieza KK-CA.)

Het filter en de beschermer zijn ontworpen voor een digitale

camera van Sony (hierna de "camera" genoemd).

Het filter en de beschermer moeten dezelfde diameter hebben als

het camerafilter.

Lees deze gebruiksaanwijzing aandachtig door en bewaar de

gebruiksaanwijzing voor het geval u deze later nodig hebt als

referentiemateriaal.

WAARSCHUWING

Let op bij het verwijderen van het filter

Zie afbeelding D.

Als u het filter van de MC-beschermer wilt verwijderen, legt u

een zachte doek over het filter en schroeft u het voorzichtig los.

Als u dit niet doet, kan dit letsel tot gevolg hebben.

Kenmerken

Het filter en de beschermer zijn aan weerszijden voorzien van

een meervoudige coating (MC) om overbelichting of reflecties te

voorkomen.

MC-beschermer

Met de MC-beschermer wordt de cameralens beschermd tegen

vuil en stof.

Rond PL-filter (gepolariseerd)

Het ronde PL-filter is bijzonder geschikt om lichtreflecties van

glas- en wateroppervlakken tegen te gaan, en om de tint te

verhelderen en het kleurcontrast te verbeteren wanneer u

buitenshuis opnamen maakt.

ND-filter (neutrale dichtheid)

Met het ND-filter (ND8) wordt het contrast van het beeld

verbeterd door de hoeveelheid licht in de lens te beperken

wanneer u opneemt in een heldere omgeving.

Het filter/de beschermer bevestigen

Zie afbeelding A.

Bevestig het filter of de beschermer op het schroefdraad van de

cameralens en draai het filter of de beschermer vast.

* De camera waarop u het filter/de beschermer bevestigt, hoeft

niet de camera te zijn die hier wordt weergegeven.

Opmerkingen

•Het filter en de beschermer kunnen niet met andere filters of

voorzetlenzen worden gebruikt.

•De hoeken van het scherm kunnen donker worden wanneer u

opneemt met een beschermer bevestigd op de lens. In dit geval

verplaatst u de zoomfunctie naar de telestand tot het effect

verdwijnt.

Het ronde PL-filter gebruiken

Draai de ring van het ronde PL-filter terwijl u in de beeldzoeker

of op het LCD-scherm van de camera kijkt. (Zie afbeelding B.)

Op het punt waar zo min mogelijk lichtreflecties zijn of waar de

lucht dieper blauw wordt en de contouren van het onderwerp

scherper worden, draait u de ring niet meer en begint u met

opnemen.

Opmerkingen

•De meest efficiënte hoek om oppervlaktereflecties tegen te

gaan, is 30° tot 40° met het ronde PL-filter bevestigd. Bij andere

hoeken wordt het effect beperkt. Er is bijvoorbeeld bijna geen

effect bij een hoek van 90° recht voor een reflecterend

oppervlak. (Zie afbeelding C.)

• Wanneer u opneemt met het ronde PL-filter bevestigd om

blauwe luchten donkerder te maken, kunt u het beste uw rug

naar de zon hebben gekeerd. Als u opneemt met tegenlicht van

de zon, neemt het effect af.

• Aangezien de belichting 1,5 tot 2 keer afneemt met het ronde

PL-filter bevestigd, kan het beeld enigszins onscherp zijn. In dit

geval moet u de scherpstelling handmatig aanpassen.

Het ronde PL-filter moet voorzichtig worden opgeborgen op

een plaats waar het filter niet wordt blootgesteld aan zeer

hete temperaturen (boven 60°C) of aan direct zonlicht. Het
filter is gevoelig voor hitte en ultraviolette straling door het

coatingproces van de polariserende film tussen de optische

glazen.

The filter and protector are designed for a Sony digital still

camera (referred to below as “camera”).

The filter and protector must have the same diameter as your

camera filter.

Read this manual thoroughly before use and retain it for future

reference.

Warning

Caution on detaching the Filter

See illustration D.

To detach the filter from the MC protector, place a soft cloth over

the filter and screw it off. Failure to do so may result in injury.

Features

The filter and protector are multi coated (MC) on both sides to

reduce excess light or reflection.

MC protector

The MC protector protects the camera lens from dirt or dust.

Circular polarized (PL) filter

The circular polarized (PL) filter is effective for removing light

reflection from glass and water surfaces, as well as brightening

the hue and enhancing the color contrast when filming outdoor

scenery.

ND (neutral density) filter

The ND (neutral density) filter (ND8) enhances the contrast of

the image by restricting the amount of light through the lens

when shooting in bright conditions.

Attaching the Filter / Protector

See illustration A.

Attach and tighten the filter or protector onto the screw threads

of the camera lens.

* The camera you attach the filter/protector to does not have to

be the one illustrated here.

Notes

•The filter and protector cannot be used with other filters or

conversion lenses.

• The screen may darken around the edges when recording with

a protector mounted on the lens. Should this occur, adjust the

zoom towards telephoto until the effect disappears.

Using the circular PL filter

While looking into the viewfinder or the LCD screen of the

camera, rotate the rotor ring of the circular PL filter. (See

illustration B.) At the point where there is least light reflection

or where blue sky becomes deeper and scenery stands out more

clearly, stop rotating the rotor ring and begin shooting.

Notes

•The most effective angle for removing surface reflection is 30°

to 40° with the circular PL filter on. The effect is reduced at

other angles. For example, there is hardly any effect 90° directly

in front of a reflected surface. (See illustration C.)

•When shooting scenery with the circular PL filter on to darken

blue skies, it is most effective to have the sun behind you. If

you shoot into the sun, the effect becomes weaker.

•Because the exposure falls 1.5 to 2 stops with the circular PL

filter on, the image may be slightly out of focus. In this case,

manually adjust the focus.

The circular PL filter should be carefully stored in a place not

subject to heat (over 60 °C / 140 °F) or in direct sunlight. It is
sensitive to heat and ultra violet rays due to the coating

process of the polarizing film between optical glasses.

Notes on cleaning / storage of the Filter
/ Protector

Brush dust off the surface of the lens with a blower brush or soft

brush. Wipe off fingerprints or other smears with a soft cloth

slightly moistened with a mild detergent solution. (Use of the

Cleaning Kit KK-LC3 or Cleaning Cloth KK-CA is

recommended.)

Ce filtre et ce protecteur sont conçus pour une utilisation avec un

appareil photo numérique Sony (désigné ci-après par le terme

« appareil photo »).

Ils doivent avoir le même diamètre que le filtre de votre appareil

photo.

Lisez attentivement ce manuel avant toute utilisation, et

conservez-le pour toute référence ultérieure.

AVERTISSEMENT

Précautions à prendre lors du retrait du
filtre

Voir illustration D.

Pour retirer le filtre du protecteur MC, posez un chiffon dessus,

puis dévissez-le. Vous risquez sinon de vous blesser.

Caractéristiques

Le filtre et le protecteur sont recouverts, de chaque côté, d’un

revêtement multicouche (MC), afin de réduire les effets de

luminosité et les reflets indésirables.

Protecteur MC

Le protecteur MC empêche la saleté ou la poussière de pénétrer

dans l’objectif de l’appareil photo.

Filtre de polarisation circulaire (PL)

Le filtre de polarisation circulaire (PL) élimine efficacement les

reflets de lumière sur une surface vitrée ou la surface de l’eau ; il

permet également d’aviver les teintes et d’améliorer le contraste

des couleurs lorsque vous prenez des photos en extérieur.

Filtre gris neutre (ND)

Le filtre gris neutre (ND8) améliore le contraste des images en

limitant la quantité de lumière à pénétrer dans l’objectif lorsque

vous prenez des photos avec une forte luminosité ambiante.

Installation du filtre / du protecteur

Voir illustration A.

Fixez le filtre ou le protecteur sur le filetage de l’objectif de

l’appareil photo, puis vissez-le.

* L’appareil photo sur lequel vous fixez le filtre ou le protecteur

peut être un modèle différent de celui illustré.

Remarques

•Le filtre et le protecteur ne peuvent pas être utilisés avec

d’autres filtres ou objectifs de conversion.

•Il se peut que le contour de l’écran s’obscurcisse lorsque vous

prenez des photos avec le protecteur monté sur l’objectif. Dans

ce cas, réglez le zoom vers le téléobjectif jusqu’à ce que l’effet

disparaisse.

Utilisation du filtre PL circulaire

Tout en regardant dans le viseur ou sur l’écran LCD de

l’appareil photo, tournez la bague rotative du filtre PL circulaire.

(Voir illustration B.) Dès que les reflets lumineux ont

quasiment disparu ou que le paysage ressort plus clairement (le

bleu du ciel devient plus intense, par exemple), cessez de

tournez la bague rotative et prenez votre photo.

Remarques

•L’angle le plus efficace pour éliminer les reflets de surface se

situe entre 30° et 40°, avec le filtre PL circulaire fixé. A d’autres

angles, l’effet est moins efficace. Par exemple, à 90° de la

surface, il est très difficile d’éliminer les reflets. (Voir

illustration C.)

•Si vous souhaitez prendre une photo avec le filtre PL circulaire

de façon à ce que le ciel ressorte bien bleu, il est préférable de

se placer dos au soleil. Si vous prenez votre photo face au

soleil, l’effet sera moins marqué.

•Etant donné que l’exposition passe de 1,5 à 2 diaphragmes avec

le filtre PL circulaire, la mise au point risque d'être légèrement

faussée. Dans ce cas, effectuez manuellement la mise au point.

Le filtre PL circulaire doit être soigneusement rangé à l’abri

de la chaleur (moins de 60 °C) et de la lumière directe du

soleil. En effet, le procédé de revêtement du film polarisant

entre les verres optiques rend le filtre sensible à la chaleur et
aux rayons ultraviolets.

Remarques sur le nettoyage /
rangement du filtre et du protecteur

Enlevez la poussière de la surface de l’objectif à l’aide d’une

soufflette ou d’une brosse douce. Nettoyez également les traces

de doigts et de saleté à l’aide d’un chiffon doux légèrement

imbibé d’une solution neutre. (L’utilisation du kit de nettoyage

KK-LC3 ou du chiffon de nettoyage KK-CA est recommandée.)

Filter und Schutzfilter sind für Sony Digitalkameras (im

Folgenden „Kamera“ genannt) bestimmt.

Der Durchmesser des Filters und Schutzfilters muss mit dem

Durchmesser des Kamerafilters übereinstimmen.

Lesen Sie diese Anleitung sorgfältig durch und heben Sie sie

zum späteren Nachschlagen gut auf.

VORSICHT

Vorsicht beim Abnehmen des Filters

Siehe Abbildung D.

Wenn Sie das Filter vom MC-Schutzfilter abschrauben, legen Sie

ein weiches Tuch über das Filter. Ansonsten besteht

Verletzungsgefahr.

Merkmale

Filter und Schutzfilter sind auf beiden Seiten mehrfachvergütet

(MC, Multi Coated), um Lichtreflexionen zu reduzieren.

MC-Schutzfilter

Das MC-Schutzfilter schützt das Kameraobjektiv vor Schmutz

und Staub.

Zirkularpolarisationsfilter (PL)

Das Zirkularpolarisationsfilter (PL) beseitigt bei

Aussenaufnahmen wirkungsvoll Lichtreflexionen auf Glas- und

Wasseroberflächen, hellt außerdem den Farbton auf und

verstärkt den Farbkontrast.

Graufilter (ND, Neutral Density)

Das Graufilter (ND8) reduziert die durchs Objektiv gelangende

Lichtmenge und liefert dadurch beim Aufnehmen heller Szenen

kontrastreichere Bilder.

Anbringen von Filter/Schutzfilter

Siehe Abbildung A.

Schrauben Sie Filter und Schutzfilter auf das Gewinde des

Kameraobjektivs.

* Filter/Schutzfilter können nicht nur an der in Abbildung

gezeigten, sondern auch an anderen Kameras angebracht

werden.

Hinweise

•Filter/Schutzfilter können nicht zusammen mit anderen Filtern

oder Konverterobjektiven verwendet werden.

•Wenn das Schutzfilter auf dem Objektiv angebracht ist, können

die Ecken des Bildschirms abgedunkelt sein. Stellen Sie in

einem solchen Fall das Zoom in Richtung Teleposition, bis das

Problem nicht mehr auftritt.

Verwendung des
Zirkularpolarisationsfilter

Drehen Sie den Ring des Zirkularpolarisationsfilter, während Sie

durch den Sucher oder auf den LCD-Schirm blicken. (Siehe

Abbildung B.) Wenn Sie die Stelle erreicht haben, an der die

Lichtreflexion am geringsten bzw. das Blau des Himmels am

intensivsten ist, lassen Sie den Ring los und nehmen Sie auf.

Hinweise

•Am effektivsten lassen sich Reflexionen von Oberflächen bei

angebrachtem Zirkularpolarisationsfilter im Winkelbereich von

30° bis 40° beseitigen. Bei anderen Winkeln ist die Reduktion

geringer. So ist das Filter beispielsweise bei einem Winkel von

90° zur Oberfläche praktisch wirkungslos. (Siehe Abbildung

C.)

• Wenn Sie mit dem Zirkularpolarisationsfilter das

Himmelsblau intensivieren wollen, ist es am günstigsten, mit

der Sonne im Rücken aufzunehmen. Steht die Sonne vorne, ist

der Effekt geringer.

• Da sich das Zirkularpolarisationsfilter die Belichtung um 1,5

bis 2 Stufen reduziert, kann das Blild möglicherweise etwas

unscharf sein. Fokussieren Sie in einem solchen Fall manuell.

Bewahren Sie das Zirkularpolarisationsfilter an einem Ort

auf, an dem es keinen hohen Temperaturen (über 60 °C) und
keinem direkten Sonnenlicht ausgesetzt ist. Die

Beschichtung des Polarisationsfilms zwischen den optischen

Gläsern ist empfindlich gegen Hitze und UV-Strahlen.

Hinweise zum Reinigen/Lagern des
Filters/Schutzfilters

Entfernen Sie Staub mit einem Blasepinsel oder einem sonstigen

weichen Pinsel von der Objektivoberfläche. Zum Entfernen von

Fingerabdrücken oder Schlieren verwenden Sie ein weiches,

leicht mit mildem Haushaltsreiniger angefeuchtetes Tuch. (Wir

empfehlen, das Reinigungskit KK-LC3 oder das Reinigungstuch

KK-CA zu verwenden.)

Español

A

B

C

お買い上げいただきありがとうございます。

この取扱説明書には、事故を防ぐための
重要な注意事項と製品の取り扱いかたを

示しています。この取扱説明書をよくお読みのうえ、製
品を安全にお使いください。お読みになったあとは、い
つでも見られるところに必ず保管してください。

Nederlands

Deutsch

取扱説明書

/Operating Instructions/Mode

d’emploi/Bedienungsanleitung/Manual
de instrucciones/Gebruiksaanwijzing/
Bruksanvisning/Istruzioni per l’uso/
Manual de instruções/Инструкция по
пользованию/

使用說明書/使用说明书/

사용설명서

/

MC

プロテクター

円偏光フィルター

ND

フィルター

MC Protector
Circular PL Filter
ND Filter

■テクニカルインフォメーションセンター

ご使用上での不明な点や技術的なご質問
のご相談、および修理受付の窓口です。

製品の品質には万全を期しておりますが、
万一不具合が生じた場合は、

「テクニカル

インフォメーションセンター」までご連絡
ください。修理に関するご案内をさせてい
ただきます。また修理が必要な場合は、お
客様のお宅まで指定宅配便にて集荷にう
かがいますので、まずお電話ください。

電話:

0564-62-4979

受付時間:月∼金曜日

午前

9

時∼午後

8

土、日曜日、祝日
午前

9

時∼午後

5

お電話される際に、本機の型名をお知らせ
ください。より迅速な対応が可能になりま
す。

お問い合わせ
窓口のご案内

電話のおかけ
間違いにご注
意ください。

D

日本語

English

Français

Opmerkingen over het reinigen/
opbergen van het filter/de beschermer

Verwijder stof van het oppervlak van de lens met een

blaaskwastje of een zacht borsteltje. Veeg vingerafdrukken of

andere vegen van de lens met een zachte doek die licht is

bevochtigd met een mild zeepsopje. (U kunt het beste de

reinigingsset KK-LC3 of het reinigingsdoekje KK-CA gebruiken.)

Advertising
Эта инструкция подходит к следующим моделям:
