- 5

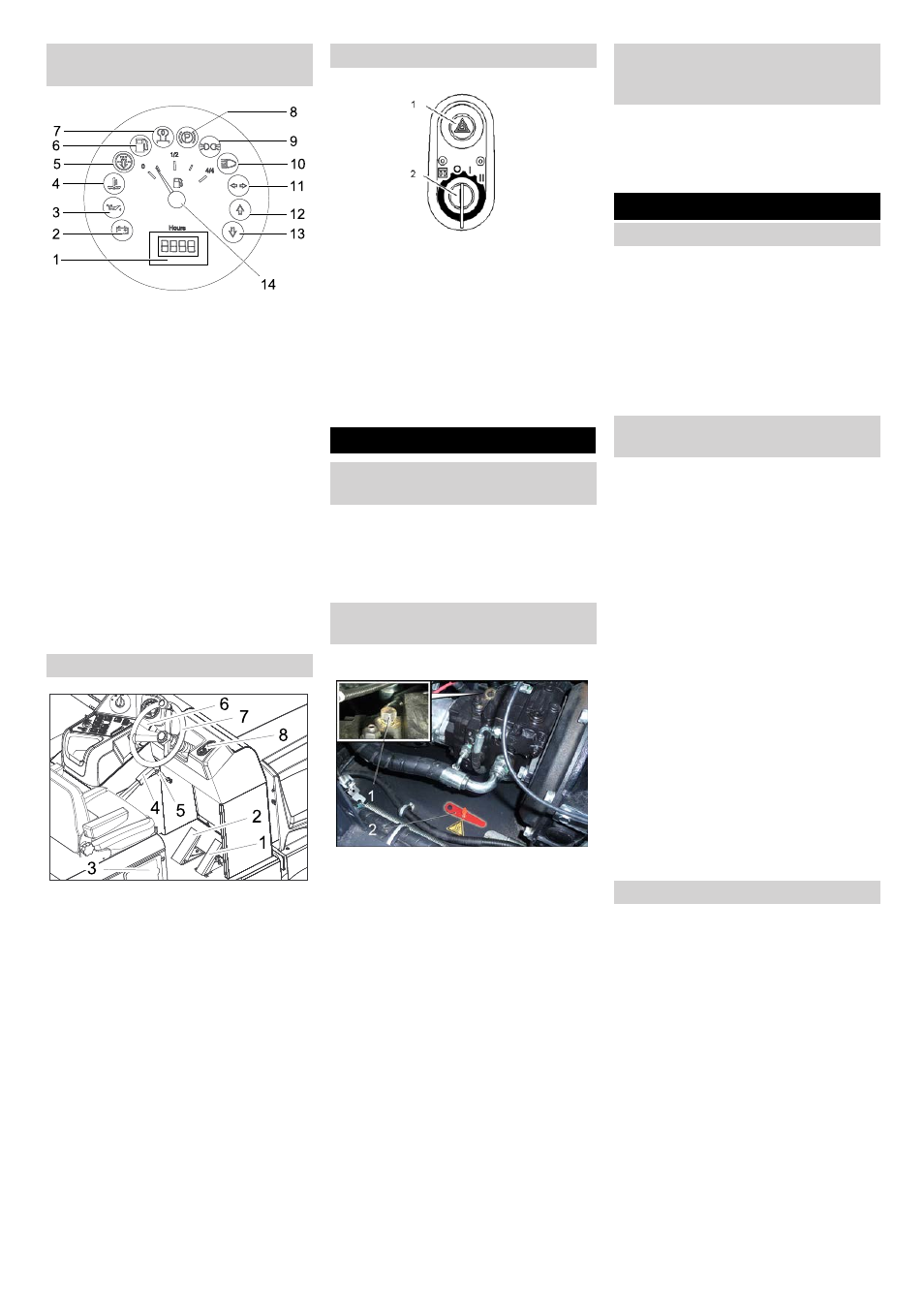

1 Счетчик рабочих часов
2 Сигнальная лампа зарядки
3 Сигнальная лампа давления масла
4 Сигнальная лампа температуры ох-
лаждающей воды
5 Воздухозаборник двигателя
6 Сигнальная лампа запаса топлива
7 Контрольный индикатор разогрева
8 Контрольный индикатор (не подклю-
чен)
9 Индикатор габаритов
10 Индикатор ближнего света
11 Сигнальная лампочка указателя по-
воротов
12 Контрольный индикатор направле-
ния движения "Вперед"
13 Контрольный индикатор направле-
ния движения "Назад"
14 Индикация топливного бака
1 Ходовая педаль
2 Педаль тормоза
3 Клапан резервуара
4 Стояночный тормоз
5 Рычаг нагнетателя
6 Звуковой сигнал/освещение/свето-
сигнальный прибор (опция)
Звуковой сигнал: Переместить рычаг
наружу
Освещение: Повернуть внешнее
кольцо
Светосигнальный прибор: Перемес-
тить рычаг вниз или вверх
7 Рулевое колесо
8 Замок зажигания
1 Выключатель аварийной световой
сигнализации (опция)
2 Ключ зажигания
–
Условные обозначения для спирали
накаливания: Предварительный про-
грев
–
Положение 0: Двигатель выключен
–
Положение 1: Включить зажигание
–
Положение 2: Запустить двигатель,
 Отпустить стояночный тормоз, нажи-
мая при этом на педаль тормоза.
 Зафиксировать стояночный тормоз,
нажимая при этом на педаль тормо-
за.
 Открыть кожух двигателя.
1 Винт для холостого хода
2 Специальный инструмент
 Повернуть винт для холостого хода
прибл. на 1 оборот (против часовой
стрелки).
Использовать специальный инстру-
мент.
Указание
Специальный инструмент (красный га-
ечный ключ) находится в держателе на
раме автомобиля, возле механизма
свободного хода.
Внимание!
Не допускается передвигать подмета
ющую машину на большие расстояния
и быстрее, чем 10 км/ч.
 Закрутить винт для холостого хода
до упора.
Использовать специальный инстру-
мент.
 Перед эксплуатацией прочитать ру
ководство производителя мотора по
использованию и особенно прини
мать во внимание правила безопас
ности.
 Поставить подметающую машину на
ровной поверхности.
 Вытянуть ключ зажигания.
 Зафиксируйте стояночный тормоз.
 Проверить заполнение топливного
бака.
 Проверить уровень масла в двигателе.
 Проверить уровень охлаждающей
воды.
 Проверить давление в шинах.
 Проверить метущий валик и боковые
щетки на износ и наличие намотав
шихся лент.
 Проверить колеса на наличие намо
тавшихся лент.
 Проверить центробежный сепаратор
и воздушный фильтр, при необходи-
мости очистить.
 Проверить исправное состояние
всех элементов управления.
 Проверить прибор на предмет пов-
реждений.
 Выполнить чистку фильтра для пыли
с помощью кнопки очистки фильтра.
Указание: Описание см. в главе "Уход и
техническое обслуживание".
ƽ Опасность
Опасность взрыва!
–
Разрешается использовать только
топливо, указанное в руководстве
по эксплуатации.
–
Заправка машины в закрытых поме
щениях не допускается.
– Запрещается курение и разведение
открытого огня.
–
Следите за тем, чтобы топливо не
попадало на горячие поверхности.
 Выключить двигатель.
 Открыть клапан резервуара.
 Закрыть запорное устройство резер-
вуара.
 Залить дизельное топливо.
 Вытереть пролившееся топливо и за
крыть крышку бака.
 Закрыть клапан резервуара.
Многофункциональная индика-
ция
Элементы управления
Замок зажигания
Перед началом работы
Зафиксировать/отпустить стоя-
ночный тормоз
Передвижение подметающей ма-
шины без собственного привода
Передвижение подметающей ма-
шины с помощью собственного
привода
Начало работы
Общие указания
Работы проверке и техническому
обслуживанию
Ежедневно перед началом работы
Заправка
7 RU
