9
При вынимании аккумулятора в на-
чале следует обязательно отсоеди-
нить отрицательный полюс (-).
Прикрепить крановые канаты к 4 пет-
лям комплекта аккумуляторных бата-
рей и осторожно извлечь
аккумуляторы.
Указание
Резервуар для сбора мусора не должен
быть приподнят.

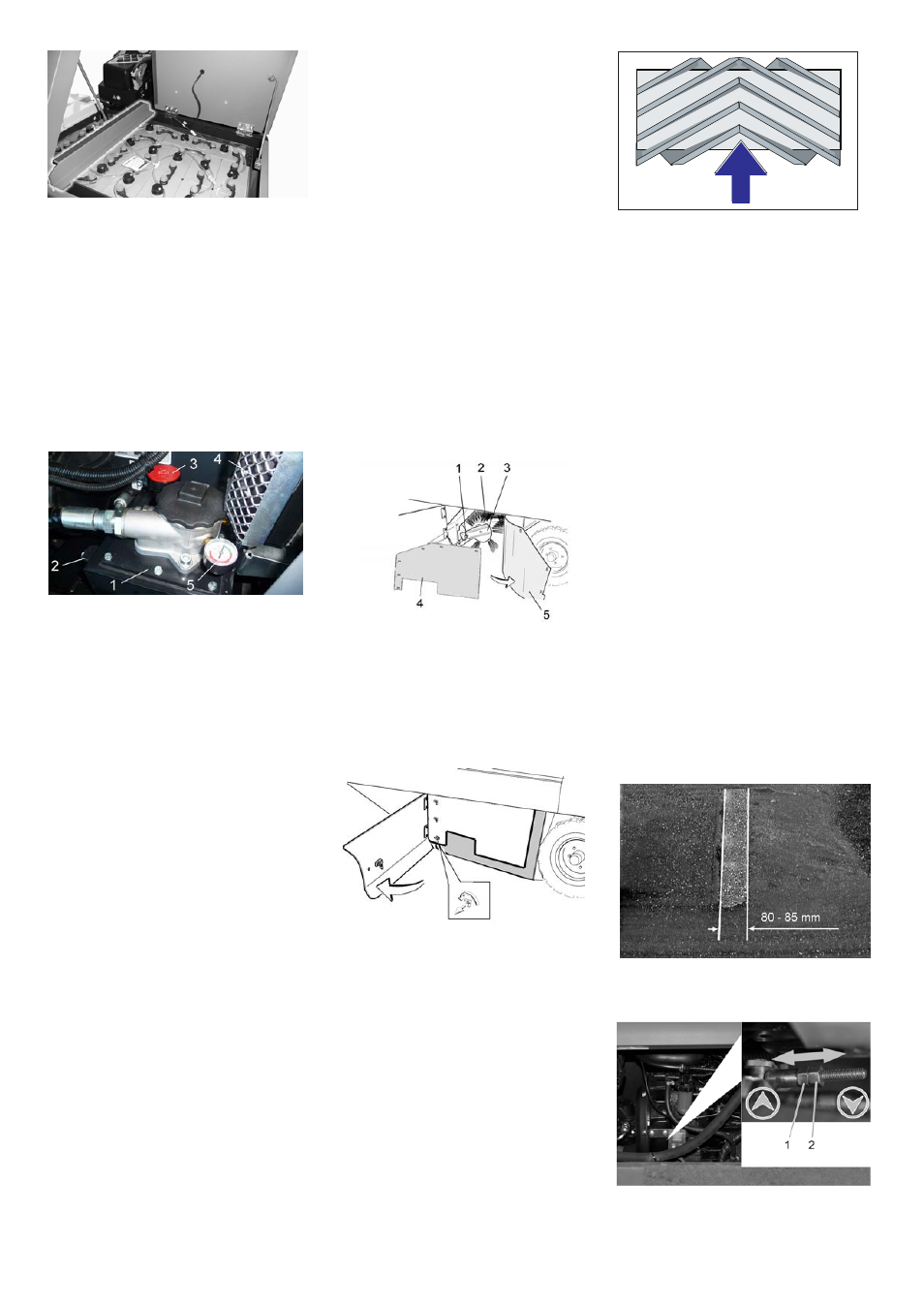

Открыть кожух двигателя.
1
Бак для гидравлического масла
2
Смотровое стекло
3
Крышка, отверстие для заливки ма-
сла
4
Гидравлический масляный радиатор
5
Манометр
Проверить уровень масла в гидрав-
лической системе в смотровом окне.
–
Уровень масла должен находиться
между отметками "MIN" и "MAX".
–
Если уровень масла ниже отметки
"MIN",
долить масло.
Открутить запорную крышку отвер-
стия для заливки масла.
Очистить область заливки.
Залить масло для гидравлических
систем.
Вид масла: см. "Технические данные".
Закрутить запорную крышку отвер-
стия для заливки масла.
Указание
Если манометр указывает на повыше-
ние давления гидравлического масла,
необходимо обратиться в сервисную
службу Kärcher по вопросу замены
фильтра для гидравлического масла.
Зафиксируйте стояночный тормоз.
Запустить двигатель.
Ремонт гидравлической установки про-
водить только с привлечением серви-
сной службы фирмы Karcher.
Проверить герметичность всех без
исключения гидравлических шлангов
и соединений.
Повернуть ключ зажигания в положе-
ние „I“.
Поднять до упора резервуар для сбо-
ра мусора.
Повернуть ключ зажигания в положе-
ние 0.
Зафиксируйте стояночный тормоз.
Установить предохранительные
штанги для опорожнения поднятого
резервуара.
Удалить с подметающего вала намо-
тавшиеся ленты и веревки.
Вынуть предохранительные штанги.
Вставить ключ в замок зажигания.
Повернуть ключ зажигания в положе-
ние „I“.
Опустить резервуар для сбора мусо-
ра в начальное положение.
Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
1
Крепежный винт держателя подме-
тающего вала
2
Метущий вал
3
Держатель подметающего вала
4
Плоская стопорная шайба бокового
уплотнения
5
Боковое уплотнение
Открыть боковую панель с помощью
ключа.
Отвинтить барашковые гайки, распо-
ложенные на плоской стопорной
шайбе, от бокового уплотнения и
снять плоскую стопорную шайбу.
Откинуть наружу боковое уплотне-
ние.
Вывинтить крепежный винт держате-
ля подметающего вала и повернуть
наружу приемное устройство.
Вынуть подметающий вал.
Расположение подметающего вала при
установке по направлению движения
(
вид сверху)
Указание: При установке нового подме-
тающего вала следить за положением
щетины.
Установить новый подметающий
вал. Пазы подметающего вала долж-
ны совпасть с выступами балансира.
Указание: После установки нового под-
метающего вала необходимо снова от-
регулировать плоскость подметания.
Указание: На заводе устанавливается
высота плоскости подметания, равная
80
мм. Ее значение можно плавно регу-
лировать с помощью плавающего кре-
пления подметающего вала.
Проверить давление в шинах.
Выключить всасывающий вентиля-
тор
Поставить подметающую машину на
ровный гладкий пол, покрытый види-
мым слоем пыли или мела.
Установить переключатель про-
грамм на подметание с использова-
нием подметающего вала.
Перевести переключатель программ
в положение "Транспортировка".
Дать аппарату задний ход.
Проверить плоскость подметания.
Профиль подметания должен иметь вид
равномерного прямоугольника шириной
80-85
мм.
1
Регулировочная гайка
2
Контргайка
Проверить уровень и долить масло
для гидравлических систем
Проверить гидравлическую установку
Проверка подметающего вала
Замена подметающего вала
Проверка и корректировка плоскости
подметания для подметающего вала
