- 22

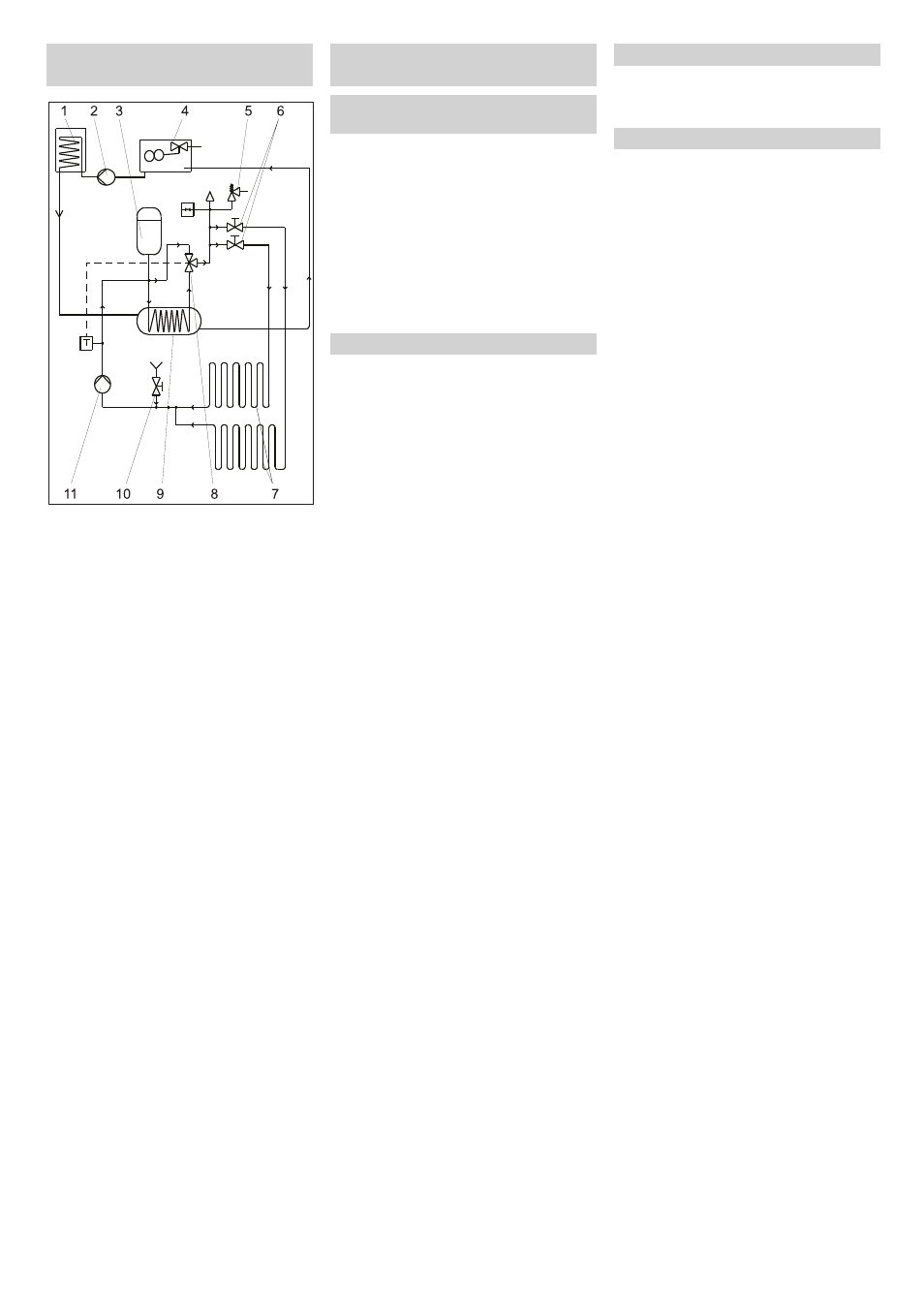

Nie przedstawiono stanowisk myjących 3 i
4.
1 Palnik z grzejnikiem przepływowym
2 Pompa obiegowa ciepłej wody
3 Zbiornik wyrównujący
4 Zbiornik ciepłej wody z pływakiem
5 Zawór bezpieczeństwa
6 Zawór zamykający układ doprowadza-
jący
7 Przewody rurowe ogrzewania stanowi-
ska myjącego
8 Zawór termostatu
9 Wymiennik ciepła
10 Zawór zamykający przewodu zasilania
11 Pompa obiegowa ogrzewania stanowi-
ska myjącego
– Otwiera się przy przekroczeniu dopusz-
czalnego ciśnienia roboczego, czyli
również przy zwolnieniu dźwigni pisto-
letu natryskowego, i tłoczy wodę w
obiegu. Przy ponownym otwarciu pisto-
letu natryskowego strumień wysokociś-
nieniowy natychmiast stoi ponownie do
dyspozycji.
Zawór przelewowy jest fabrycznie ustawio-
ny i zaplombowany. Może być ustawiany
tylko przez serwis.
– Zawór bezpieczeństwa chroni obieg
grzewczy ogrzewania stanowiska myją-
cego (opcja) przed nadciśnieniem.
– Reguluje temperaturę ogrzewania sta-
nowiska myjącego (opcja) w zależności
od ustawionej temperatury układu po-
wrotnego.
Gdy palnik się nie zapala albo płomień gaś-
nie w czasie pracy, nadzór płomienia za-
myka zawór elektromagnetyczny paliwa i
wyłącza dmuchawę palnika.
– Gdy temperatura spalin podnosi się po-
nad dopuszczalną wartość, termostat
spalinowy wyłącza palnik i go blokuje.
– Gdy ze względu na usuwanie ciepłej
wody i napływanie zimnej wody, spada
temperatura wody w zbiorniku ciepłej
wody z pływakiem, czujnik temperatury
włącza pompę obiegową ciepłej wody i
ponownie ją wyłącza przy osiągnięciu
maksymalnej temperatury.
– Zapobiega tworzeniu się pary w kotle
przepływowym.
– Po uruchomieniu pompy obiegowej cie-
płej wody, przepływomierz wskazujący
włącza palnik.
– Wyłącza palnik przy zbyt niskim pozio-
mie wody w zbiorniku pływakowym cie-
płej wody.
– Stycznik silnikowy przerywa obwód
prądowy w razie przeciążenia silnika.
Jeżeli twardość resztkowa zmiękczonej
wody przekracza wartość graniczną, wów-
czas układ sterowania oblicza pojemność
resztkową butli kationitu.
Najpóźniej następnej nocy rozpoczyna się
regeneracja butli kationitu.
W przypadku braku wody urządzenie za-
trzymuje się, aby zapobiec pracy pompy na
sucho.
Wyłącza pompę przy pełnym zbiorniku bu-
forowym na permeat.
Włącza pompę RO do produkcji permeatu.
Przekazuje sygnał do myjni, gdy zbiornik
buforowy na permeat jest pusty.
Ogrzewanie stanowiska myjącego
(opcja)
Urządzenia kontrolne i
zabezpieczające
Zawór przelewowy pompy wysokociś-
nieniowej
Zawór bezpieczeństwa
Zawór termostatu
Nadzór płomienia
Termostat spalin
Regulator temperatury
Ogranicznik temperatury
Przepływomierz wskazujący
Zabezpieczenie przed pracą na sucho
Stycznik silnikowy
Czujnik twardej wody
Wyłącznik ciśnieniowy braku wody RO
Włącznik poziomu pełnego zbiornika
buforowego
Włącznik poziomu ZAŁ. POMPA RO
Włącznik poziomu - zbiornik buforowy
pusty
503 PL
