- 5
 Zaznaczyć kierunek przepływu na za-
ślepce.
 Wymontować zaślepkę.
 Wyczyścić otwór zaślepki przy użyciu
igły lub cienkiego drutu.
 Zamontować zaślepkę, zwrócić uwagę
na kierunek przepływu.
 Ustawić przełącznik zaworu elektro-
magnetycznego przy włączonej pompie
zanurzeniowej na „1“ i sprawdzić prze-
pływ.
 Napełnić buteleczkę do połowy wodą z
próbki wody po użyciu filtra z węglem
aktywnym i zamknąć ją.
 Przez 5 sekund mocno potrząsnąć bu-
teleczką.
Jeżeli tworzy się zamknięta warstwa piany,
która po 40 sekundach się nie rozpada,
wówczas należy wymienić wkład filtra z wę-
glem aktywnym.
Obraz piany prawidłowego filtra: bardzo
cienki pierścień piany na krawędzi, który
szybko się rozpada.
Obraz piany wyczerpanego filtra: gruby
pierścień piany na krawędzi, który się nie
rozpada.
 Wyłączyć pompę zanurzeniową.
 Oddzielić złącze węża przy wejściu do
filtra z aktywnym węglem.
 Oddzielić złącze węża przy wyjściu z fil-
tra z aktywnym węglem.
 Odkręcić pokrywę tulei filtra.
 Wysypać zawartość tulei (potrzebne są
2 osoby) i wyjąć rurę dyszową.
 Wypłukać tuleję filtra wodą.
 Włożyć rurę dyszy.
Wskazówka
Węgiel aktywny poddać utylizacji zgodnie z
miejscowymi przepisami.

Nałożyć lej 4.901-090.0 na tuleję filtra.
 Wlać 20 litrów wody.
 Wsypać 10 kg żwiru.
 Wsypać 14 kg = 28 l węgla aktywnego.
 Napełnić tuleję filtra wodą.
 Nakręcić pokrywę tulei filtra i dokręcić.
 Połączyć wylot tulei filtra z wężem ma-
nometru filtra z węglem aktywnym.
 Połączyć wejście tulei filtra z wężem
miernika przepływu.
 Włączyć pompę zanurzeniową.
 Ustawić przełącznik zaworu elektro-
magnetycznego na „1“.
 Wypłukać tuleję filtra wstecznie, aż wy-
dostająca się woda będzie pozbawiona
bąbelków.
 Ustawić przełącznik zaworu elektro-
magnetycznego na „0“.
 Wyłączyć pompę zanurzeniową.
 Podłączyć tuleję filtra do systemu we
właściwym kierunku przepływu.
Wskazówka
W urządzeniach z opcją drugiego filtra z
węglem aktywnym zamienić tuleje filtrów,
by nowo założona tuleja filtra była druga w
kolejności przepływu.

Włączyć pompę zanurzeniową.
 Sprawdzić przepływ (ok. 0,5 l/min), a w
razie potrzeby wyczyścić przeponę.

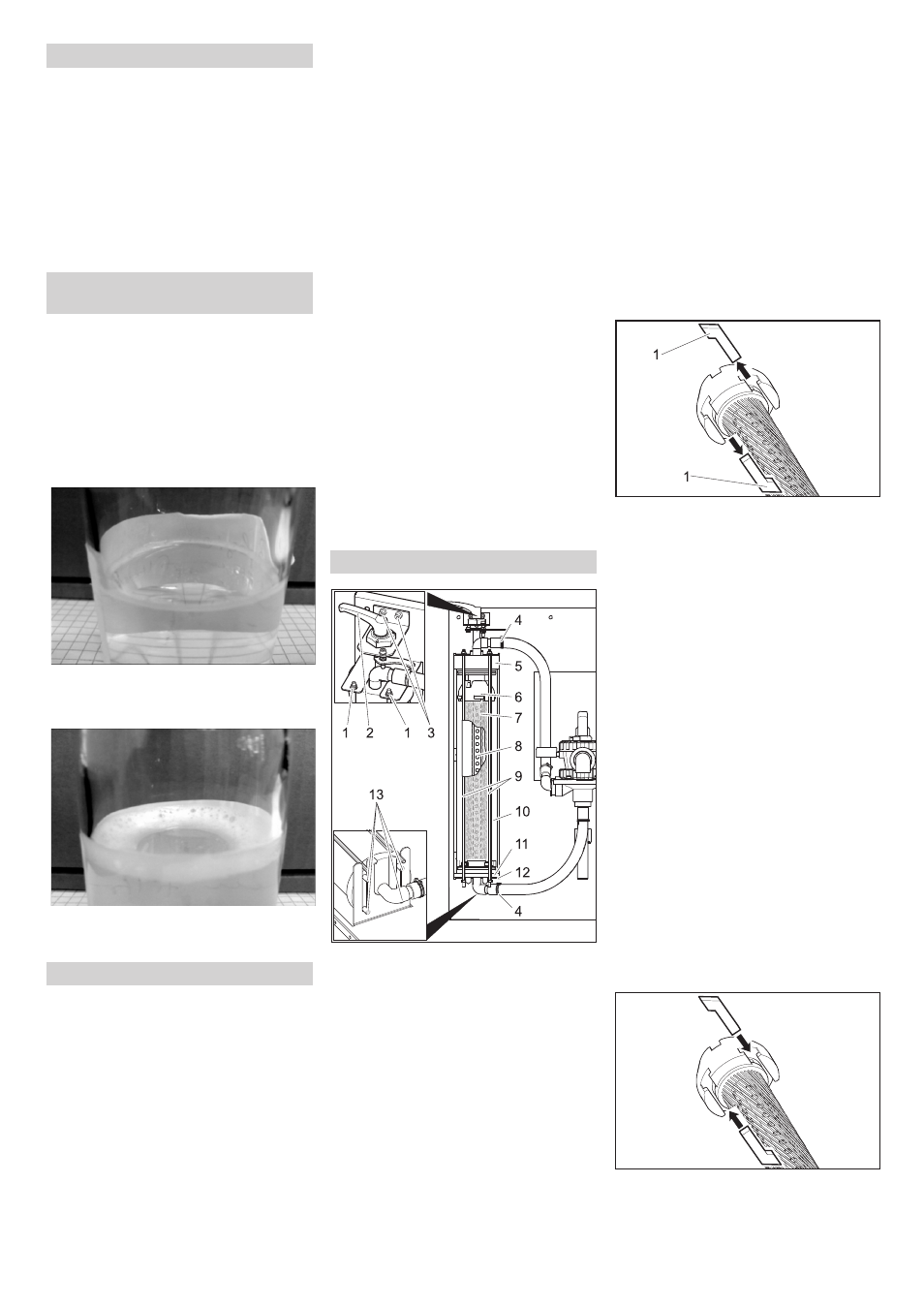

1 Nakrętka
2 Dźwignia mocująca
3 Śruba łożyska dźwigni mocującej
4 Opaska węża
5 Pokrywa
6 Część górna
7 Wkład filtra
8 Rura filtratu
9 Drążek gwintowany
10 Filtr włóknisty
11 Część dolna
12 Konsola dolna
13 Bolec
 Poluzować filtr.
 Otworzyć opaskę zaciskową.
 Oddzielić węże od złączek węży.
 Wykręcić obydwie śruby łożyska dźwig-
ni mocującej.
 Wyjąć ku górze dźwignię mocującą
wraz z ułożyskowaniem.
 Odkręcić nakrętki na górnym końcu
drążka gwintowanego.
 Wyjąć podzespół drążka gwintowane-
go.
 Wyjąć ku przodowi filtr włóknisty.
 Zdjąć pokrywę filtra włóknistego.
 Wyjąć dolną część filtra włóknistego
wraz z wkładem filtra.
1 Kamień ustalający
 Wyjąć kamienie ustalające między gór-
ną częścią i wkładem filtra.
 Wyjąć górną i dolną część z wkładu filtra.
 Wyjąć rurę filtra z wkładu filtra.
 Wkład filtra poddać utylizacji.
 Przyłożyć rurę filtratu na jednym końcu
nowego wkładu filtra.
 Wkład filtra naprężyć w taki sposób, by
włókna się nie poskręcały.
 Wsunąć rurę filtratu do wkładu filtra i
kierować przy tym kierunkiem rury filtra-
tu patrząc na przeciwną stronę elemen-
tu filtra.
 Przed dalszym montażem wszystkie o-
ringi posmarować ogólnie dostępnym w
handlu mydłem w płynie.
Wskazówka
Nie używać smaru silikonowego. Silikon w
wodzie przy myciu pojazdów ma negatyw-
ny wpływ na wynik czyszczenia i suszenia.

Włożyć górną i dolną część na element
filtra.
 Ustawić górną i dolną część w taki spo-
sób, by można było użyć kamieni usta-
lających.
 Włożyć kamienie ustalające i zacisnąć
przez lekkie przekręcenie wkładu filtra.
 Włożyć dolną część do filtra włókniste-
go i wsunąć w całości.
Czyszczenie zaślepki
Sprawdzanie filtra z węglem
aktywnym
Wymiana węgla aktywnego
Wymiana wkładu filtracyjnego
124 PL
