Перезапись/Монтаж
DCR-PC53E/PC55E 2-587-523-11(1)

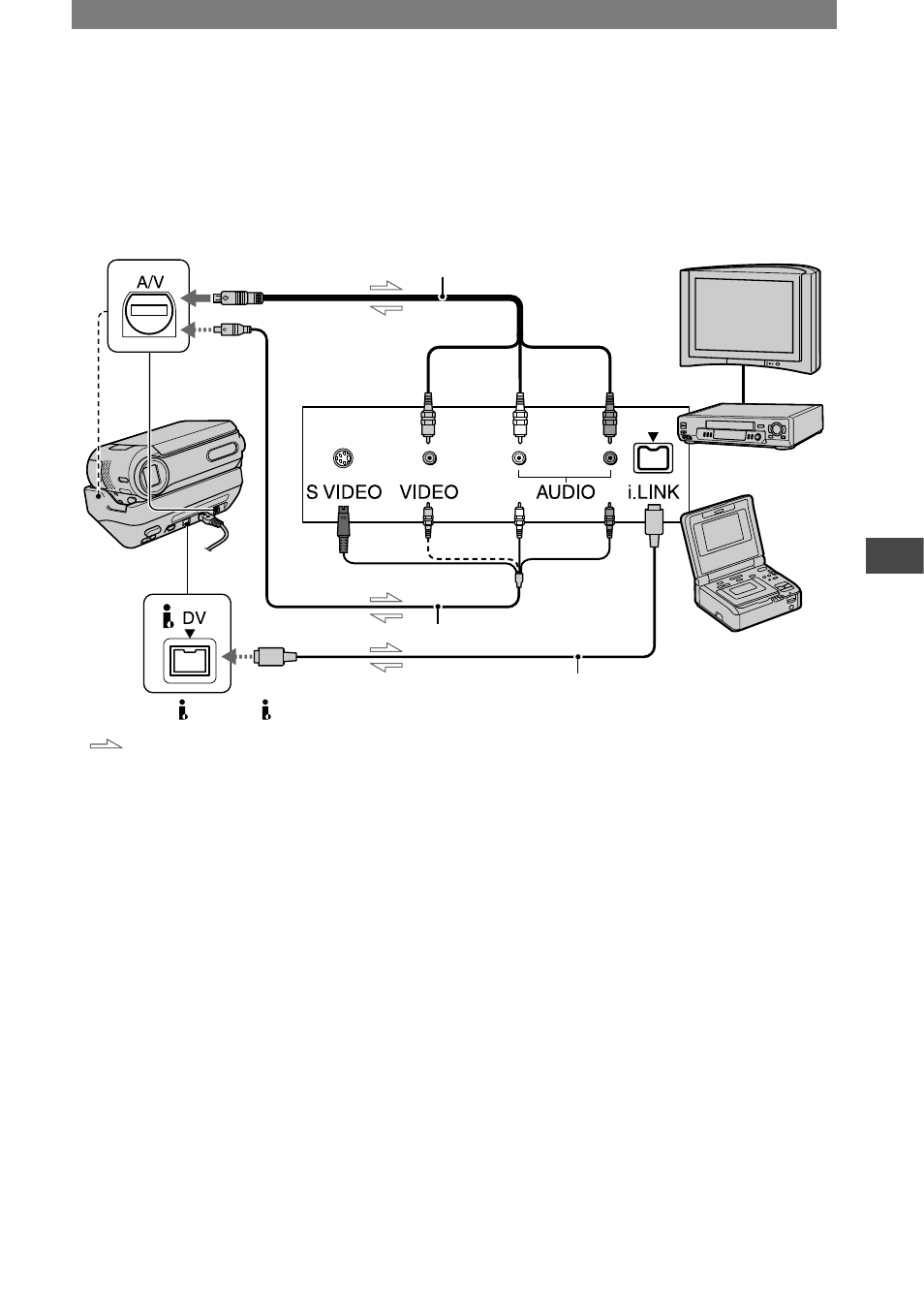

Подключение к видеомагнитофону или телевизору
Для выполнения этой операции подсоедините видеокамеру к сетевой
розетке с помощью прилагаемого к ней адаптера переменного тока (стр.
9). Дополнительную информацию можно также найти в инструкциях по
эксплуатации, прилагаемых к подключаемым устройствам.
2
3
1
Гнездо A/V или A/V OUT
*
Гнезда AUDIO/
VIDEO
(Желтый) (Белый) (Красный)
Видеомагнитофоны
или телевизоры
К гнезду S VIDEO
К гнезду
i.LINK
(IEEE1394)
i.LINK-
совместимое
устройство
Интерфейс DV или DV OUT
*
: лрохождение сигнала
* Для модели DCR-PC53E
Гнездо является только выходом.
Соединительный кабель A/V
(прилагается)
Подключите соединительный кабель
A/V к видеокамере или к устройству
Handycam Station.
Для модели DCR-PC55E:
Гнездо A/V является одновременно
и входом, и выходом. Переключение
выполняется автоматически в
зависимости от режима работы.
Соединительный кабель
A/V со штекером S
VIDEO (приобретается
дополнительно)
При подсоединении к другому
устройству с помощью гнезда S VIDEO
и при использовании соединительного
кабеля A/V с кабелем S VIDEO
(приобретается дополнительно)
изображение может быть
воспроизведено более достоверно,
чем с помощью прилагаемого
соединительного кабеля A/V.
Подсоедините красный и
белый штекеры (левый/правый
аудиосигналы) и штекер S VIDEO
(канал S VIDEO) соединительного
кабеля A/V (приобретается
дополнительно). В этом случае не
нужно подключать желтый штекер
(стандартный видеоштекер). Звук
выводиться не будет, если подсоединен
только кабель S VIDEO.
Продолжение
