6

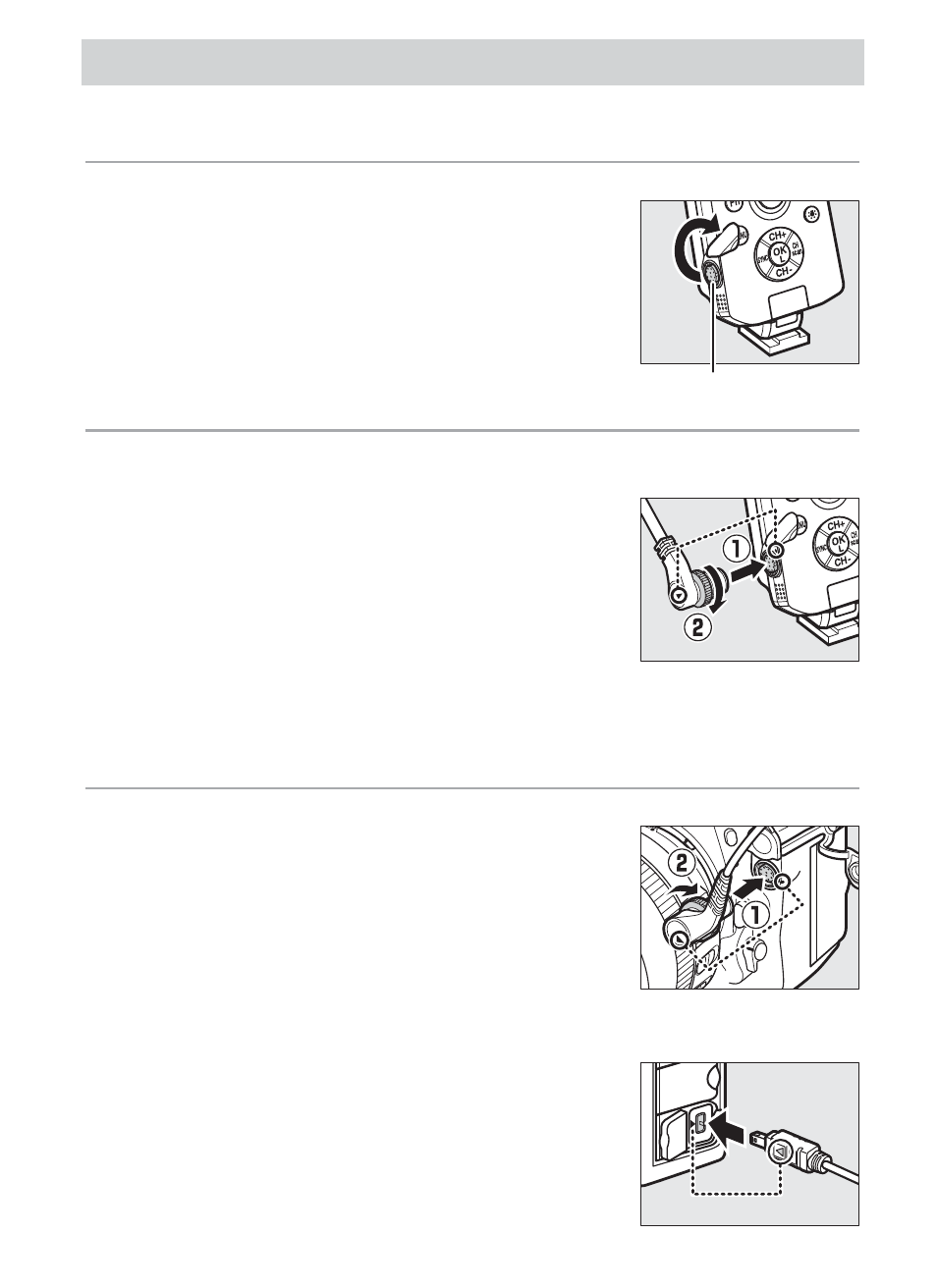

Подключение устройств WR-1 Подключение устройств WR-1
Подключите устройства к фотокамерам, для управления которыми они
будут использоваться.
1 Откройте крышку 10-контактного разъема.
Откройте защитную крышку, как показано на
рисунке.
10-контактный разъем
2 Подсоедините прилагаемый 10-контактный кабель или кабель
для разъема для дополнительных принадлежностей.
Используйте прилагаемый кабель MC-37 при
подключении приемников к фотокамерам с
10-контактными разъемами дистанционного
управления, и кабель MC-38 при подключении
приемников к фотокамерам с разъемами для
дополнительных принадлежностей. Совмещая
метку 1 на 10-контактном разъеме кабеля с
белой меткой w, расположенной рядом с 10-контактным разъемом,
вставьте соединитель так, как показано на рисунке, и затяните винт,
чтобы зафиксировать его.
3 Подсоедините кабель к фотокамере.
Если фотокамера оборудована 10-контактным
разъемом дистанционного управления, сов-
местите метку 1 на соединителе MC-37 с
белой меткой w, расположенной рядом с
10-контактным разъемом дистанционного
управления фотокамеры и вставьте соедини-
тель так, как показано на рисунке. Затяните
винт, чтобы зафиксировать кабель.
Если фотокамера оборудована разъемом для
дополнительных принадлежностей, совместите
метку 1 на соединителе MC-38 с меткой 1 ,
расположенной рядом с разъемом для дополни-
тельных принадлежностей фотокамеры и вставь-
те соединитель так, как показано на рисунке.
