Подключите видеокамеру к входному гнезду, которым оснащен телевизор или
видеомагнитофона, с помощью соединительного кабеля A/V 1 или
соединительного кабеля A/V со штекером S VIDEO 2. Для выполнения данной
операции подключите видеокамеру к электрической розетке с помощью
прилагаемого адаптера переменного тока (стр. 21). Дополнительную информацию
можно также найти в инструкциях по эксплуатации, прилагаемых к подключаемым
устройствам.

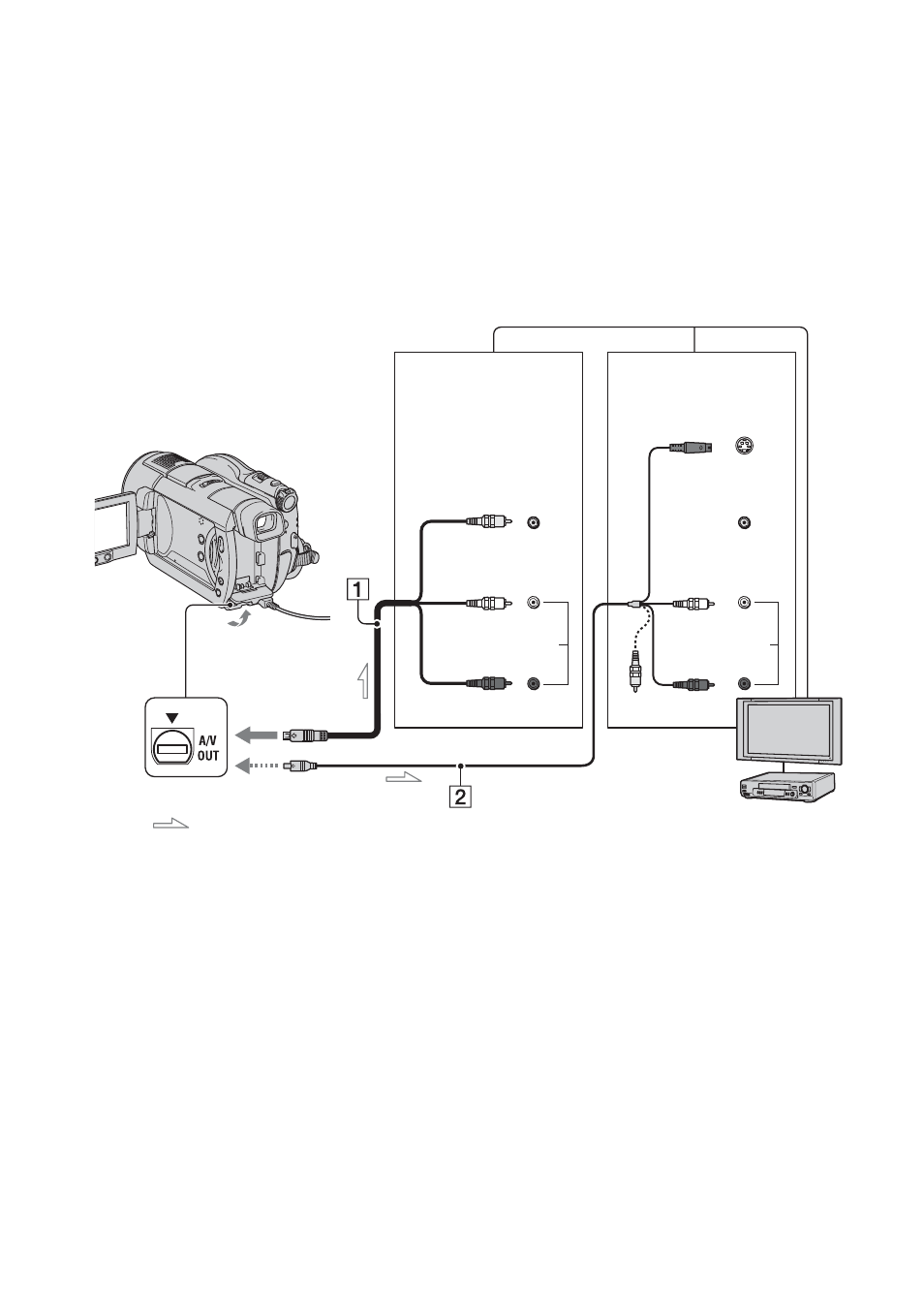

1 Соединительный кабель A/V
(прилагается)
Подключите к входному гнезду другого
устройства.
2 Соединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)
При подключении к другому устройству через
гнездо S VIDEO с помощью соединительного
кабеля S VIDEO и кабеля A/V (приобретается
дополнительно) качество изображений
может быть выше, чем при подключении
соединительного кабеля A/V. Подключите
белый и красный штекер (левый/правый
аудио) и штекер S VIDEO (канал S VIDEO)
соединительного кабеля A/V к кабелю S
VIDEO (приобретается дополнительно).
Подключение желтого штекера не требуется.
Звук выводиться не будет, если подсоединен
только кабель S VIDEO.
Если телевизор и
видеомагнитофона
подключены друг к другу
Подключите видеокамеру к входному
гнезду видеомагнитофона.
Установите переключатель входного
сигнала, которым оснащен VIDEO 1,
в положение LINE (VIDEO 2,
видеомагнитофона и т.д.), если
видеомагнитофона имеет такой
переключатель.
Воспроизведение изображения на экране
телевизора
: прохождение сигнала
Гнездо A/V OUT
S VIDEO
VIDEO
AUDIO
(желтый)
(белый)
(красный)
видеомагнитофона или телевизор
Входные гнезда
VIDEO
(белый)
(красный)
Входные
гнезда
Устройство без гнезда
S VIDEO Устройство с гнездом
S VIDEO
