24
РУ
ВИДЕОВОСПРОИЗВЕДЕНИЕ (прод.)
* Аудиокабель не нужен для просмотра только
неподвижных изображений.
** Обращайтесь к параграфу “Установка
видеомонтажного стыковочного устройства”
(
੬
стр. 25).

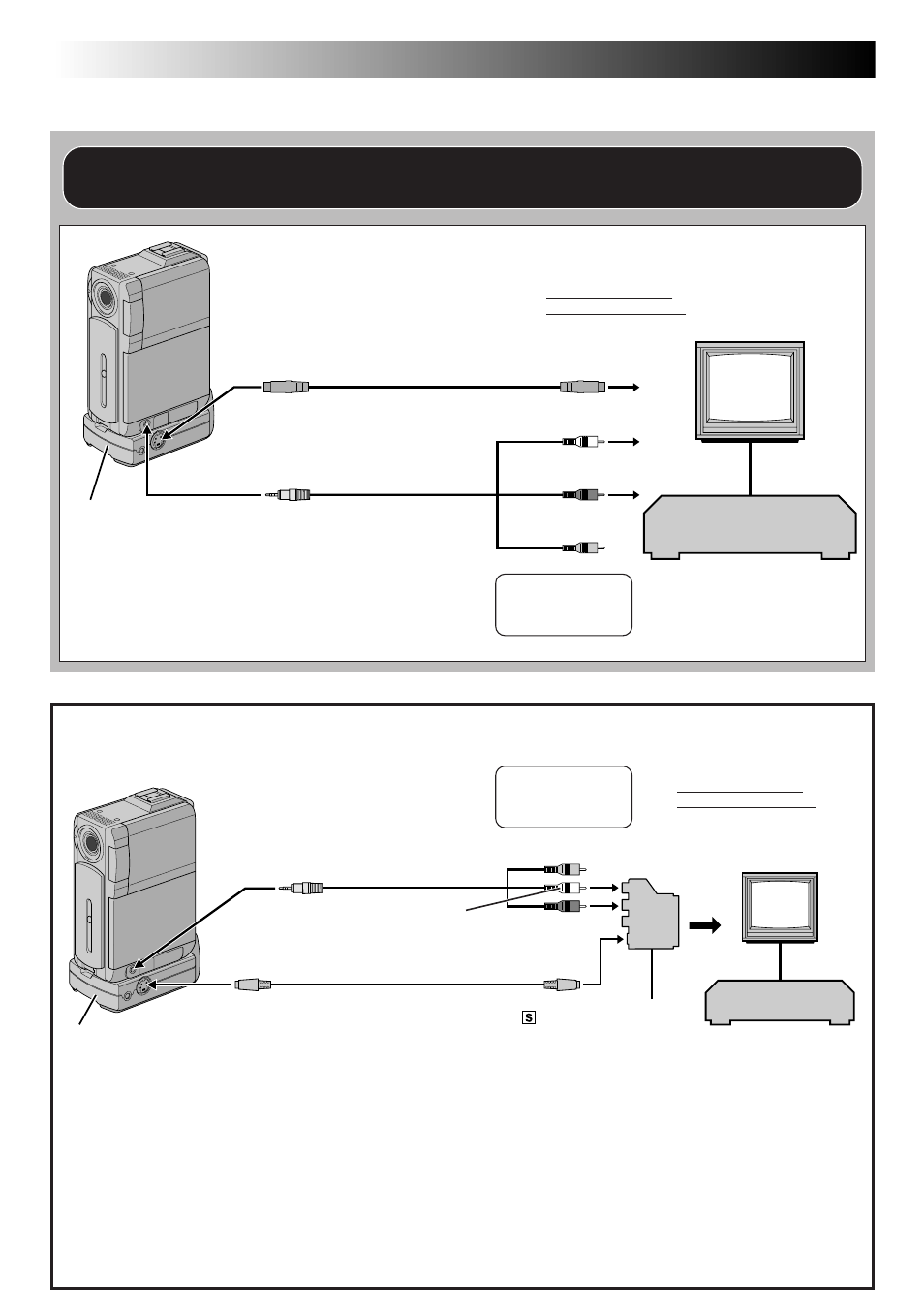

Если на Вашем телевизоре/вдеоустановке имеется 21-штырьковый коннектор
Пользуйтесь прилагаемым переходником кабеля.
ПPИMEЧAHИE:
Установите переключатель выбора выхода переходника кабеля в нужное положение:
Y/C
: При подключении к телевизору или видеомагнитофону, которые могут принимать сигналы
Y/C, с использованием кабеля S-Video.
CVBS : При подключении к телевизору или видеомагнитофону, которые не могут принимать сигналы
Y/C, с использованием кабеля Audio/Video.
Видеокамера
Используйте входящие в комплект поставки кабели Audio/Video и отдельно
приобретаемый кабель S-Video.
* Аудиокабель не нужен для просмотра только
неподвижных изображений.
** Обращайтесь к параграфу “Установка видеомонтажного
стыковочного устройства” (
੬
стр. 25).
p
Разъемы
p
Eсли не
используется
кабель S-Video.
К S-VIDEO OUT
К AV OUT
Белый к
AUDIO L IN
*
Красный к
AUDIO R IN
*
К S-VIDEO IN
К телевизору или
видеомагнитофону
Кабель S-Video
(не входит в комплект)
Желтый к
VIDEO IN
Кабель Audio/Video
[миништекер -
штекер RCA
(тюльпан)] (входит
в комплект)
Eсли не
используется
кабель S-Video.
Телевизор
Видеомагнитофон
Переключатель
выхода
видеосигнала
“Y/C”/“CVBS”
Переходник
кабеля Желтый
Ко входу
-IN
Белый к
AUDIO L
* Красный к
AUDIO R
*
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
К S-VIDEO OUT
К AV OUT
Кабель S-Video
(не входит в комплект)
К телевизору или
видеомагнитофону
Теле-
визор
Видеомагнитофон
Видеомонтажное
стыковочное
устройство**
Видеомонтажное
стыковочное
устройство**
