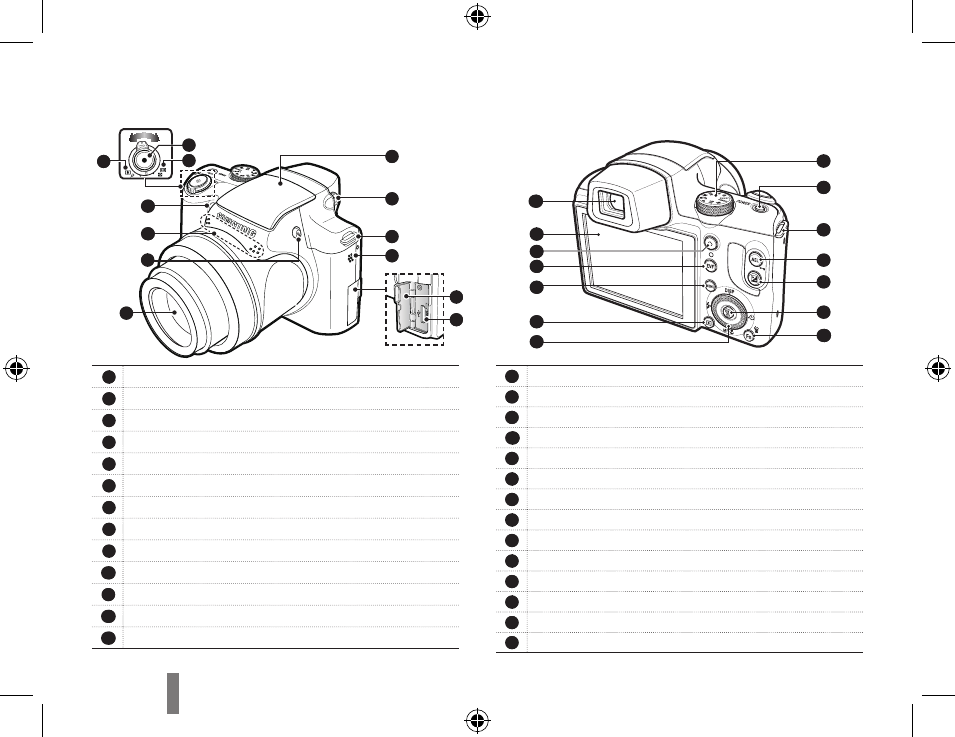

Схема камеры
2
1
3
13
11
10
12
4
5
6
7
8
9
1
Кнопка спуска
2
Рычажок зума W (Эскизы)
3
Рычажок зума Т (Цифровой зум)
4
Встроенная фотовспышка
5
Диск настройки диоптрий
6
Петелька для крепления ремешка
7
Громкоговоритель
8
Крышка панели разъемов
9
Гнезда подключения USB / AV и кабеля питания постоянного тока
10
Объектив
11
Кнопка вспышки
12
Микрофон
13
Индикатор автоспуска/датчик автофокусировки
27
14
15
16
17
18
19
20
21
22
23
24
25
26
ㄴ 14
Селектор режимов
15
Кнопка POWER
ㄴ 16
Петелька для крепления ремешка
17
Кнопка фиксации экспозиции/защиты изображения
18
Кнопка экспокоррекции
19
Кнопка ОК/выбор точки автофокуса
ㄴ 0
Кнопка Fn/ УДАЛИТЬ
ㄴ 21
Селектор
ㄴ
Кнопка режима воспроизведения
Кнопка MENU
24
Кнопка Видоискатель/Встроенный экран (EVF/LCD)
5
Кнопка записи видео
6
ЖК–дисплей
7
Электронный видоискатель (EVF)
