Инструкция по эксплуатации Samsung SP-A400B
Страница 19
Ручка масштабирования
Кольцо фокусировки
Можно отрегулировать размер изображения в пределах диапазона изменения фокусного расстояния при
помощи кнопки ручки масштабирования.
Настройте фокус изображения на экране при помощи кольца фокусировки.
Если устройство устанавливается за пределами установленного
проекционного расстояния (см. раздел
Размер экрана и проекционное
расстояние
), вполне вероятно, что фокус отрегулировать не удастся.

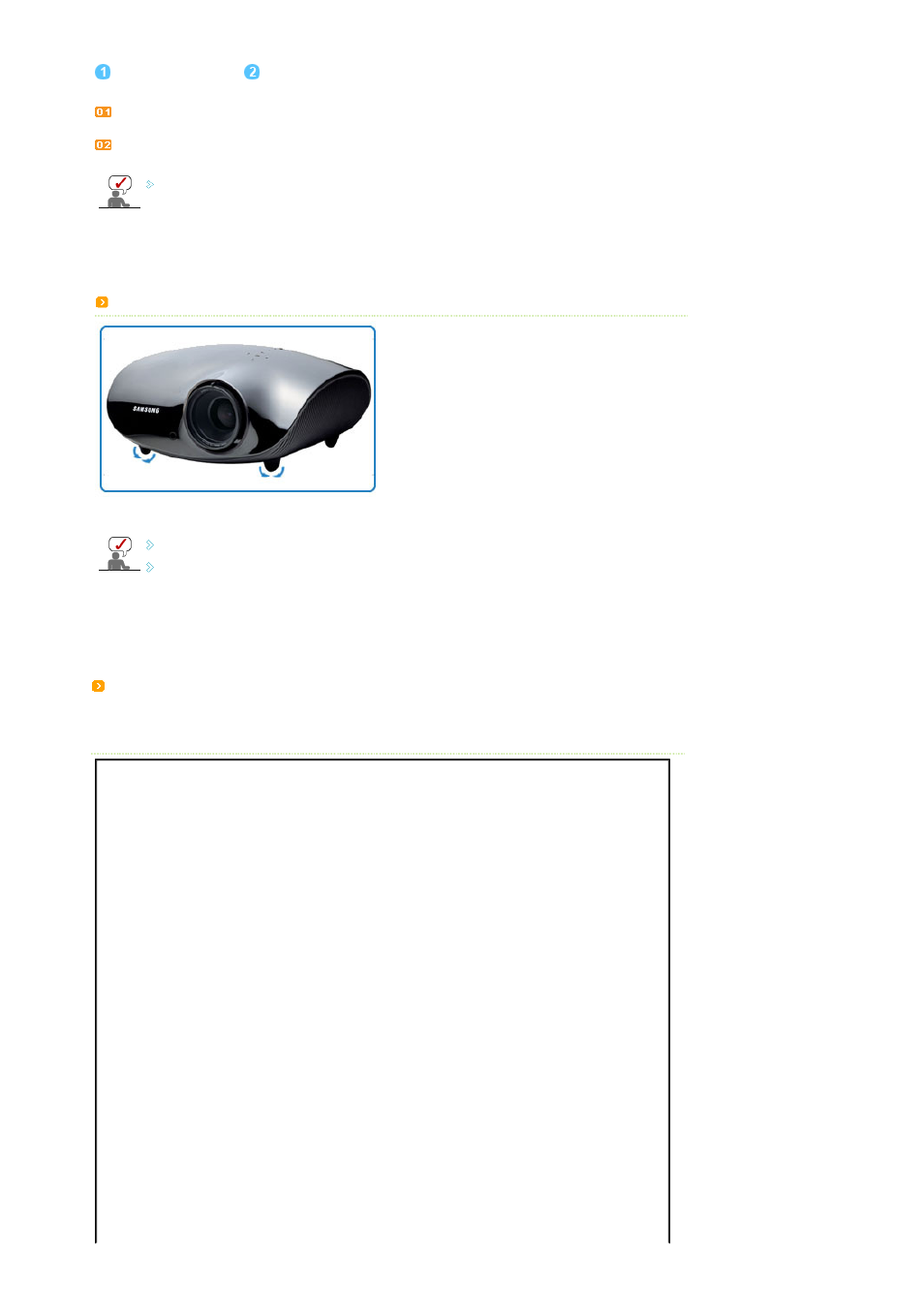

Выравнивание при помощи регулируемых ножек
Выравнивание проектора осуществляется при помощи регулируемых ножек.
Уровень проектора можно настраивать до 12 мм (в среднем 3,4°).
В зависимости от положения проектора может появиться
трапецеидальное искажение изображения.
Размер экрана и проекционное расстояние
Установите проектор на плоской, ровной поверхности и выровняйте его при помощи регулируемых ножек для получения
оптимального качества изображения. При нечетком изображении отрегулируйте четкость, используя ручку масштабирования или
кольцо фокусировки или передвиньте проектор вперед или назад.
Размер экрана
[дюймы]
Горизонталь
(X:мм)
Вертикаль
(Y:мм)
Макс (Z:мм)
Мин (Z:мм)
Смещение
(Y':мм)
10
218
131
392
326,7
11,1
20
436
261
784,1
653,4
22,2
30
653
392
1176,1
980,1
33,3
40
871
523
1568,2
1306,8
44,4
50
1089
653
1960,2
1633,5
55,5
60
1307
784
2352,3
1960,2
66,6
70
1525
915
2744,3
2286,9
77,8
80
1742
1045
3136,4
2613,6
88,9
90
1960
1176
3528,4
2940,3
100
100
2178
1307
3920,5
3267
111,1
110
2396
1438
4312,5
3593,8
122,2
120
2614
1568
4704,5
3920,5
133,3
130
2831
1699
5096,6
4247,2
144,4
140
3049
1830
5488,6
4573,9
155,5
150
3267
1960
5880,7
4900,6
166,6
160
3485
2091
6272,7
5227,3
177,7
170
3703
2222
6664,8
5554
188,8
180
3920
2352
7056,8
5880,7
199,9
190
4138
2483
7448,9
6207,4
211,1
200
4356
2614
7840,9
6534,1
222,2
