Русский 6
Подключение мультимедийного монитора МПД

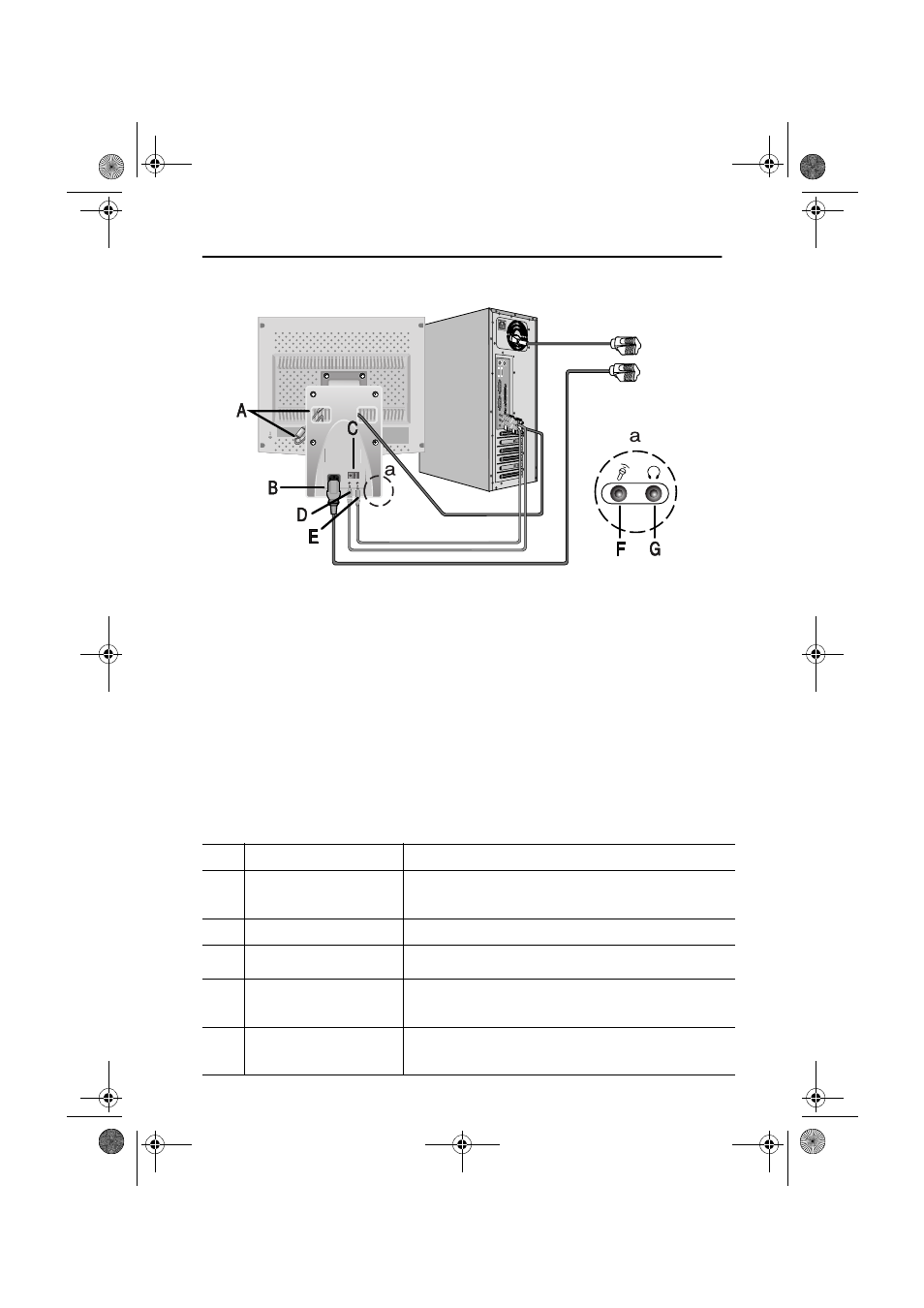

Рис. 4. Подключение мультимедиа.
1
Выполните операции 1 - 3, описанные на предыдущей странице
руководства.
2
Если ваш монитор снабжен мультимедийным основанием или
мультимедийным поворотным основанием, соедините гнездо
подключенного адаптера постоянного тока (А) с разъемом питания
постоянного тока, расположенным на задней стороне монитора.
Подключите сетевой шнур к разъему сетевого шнура, расположенному
на задней стороне основания.
3
Следуя указаниям руководства, которое поставляется вместе со
звуковой картой или компьютером, подключите громкоговорители и
микрофон, расположенные на основании. См. рис. 4 выше и табл. 1
ниже.
4
Выполните операции, описанные на предыдущей странице, начиная с
операции 5.
Таблица 1. Расположение разъемов для мультимедийных оснований
Поз
Наименование
Описание
A
Гнездо подключе-
нного адаптера
Подсоедините этот кабель к разъему питания
постоянного тока, расположенному на задней
стороне корпуса монитора.
B
Разъем питания
Подключите к этому разъему сетевой шнур.
C
Выключатель питания
Используйте этот выключатель для включения
и отключения монитора.
D
Гнездо MIC OUT
(ВЫХОД МИКРОФОНА)
Подключите к этому гнезду кабель для
передачи звукового сигнала с внутреннего
микрофона на звуковую карту компьютера.
E
Гнездо AUDIO IN
(ВХОД АУДИО)
Подключите к этому гнезду кабель для приема
звукового сигнала со звуковой карты
компьютера.
OUT
IN
MIC
AUDIO
Установка монитора
