14
Pyccкий
Начало работы
1
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Охлаждающий вентилятор подает холодный воздух к устройству для
предотвращения его перегрева. При включенном питании вентилятор всегда
вращается.
2
ВЫХОДНЫЕ РАЗЪЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ СИСТЕМЫ 5.1
Подключение фронтальных, центрального, боковых громкоговорителей и
сабвуфера.
3
ВХОДНОЙ РАЗЪЕМ ВНЕШНЕГО ЦИФРОВОГО
АУДИО (ОПТИЧЕСКИЙ)
Используется для подключения внешнего оборудования с поддержкой
цифрового выхода.
4
ПОРТ USB
Гнездо для подключения накопителя USB, который при подключении к BD-LIVE
может использоваться как устройство хранения. Его также можно использовать
для обновления программного обеспечения и воспроизведения содержимого
MP3/JPEG/DivX/MKV/MP4.
5
РАЗЪЕМ LAN
Используется для обновления сетевых служб (см. стр. 49-58), BD-LIVE и
программного обеспечения через сетевое соединение.
6
ГНЕЗДА AUX IN
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, видеомагнитофона).
7
ВИДЕОВЫХОДЫ COMPONENT OUT
К этим гнездам подключается телевизор с компонентными
видеовходами.
8
ГНЕЗДО VIDEO OUT
Соедините видеовход телевизора (VIDEO IN) с видеовыходом VIDEO
OUT на данном устройстве.
9
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI подсоедините выходной разъем HDMI к
входному разъему HDMI на телевизоре для обеспечения наилучшего
качества изображения.
10
РАЗЪЕМ ДЛЯ FM-АНТЕННЫ
Подключение FM-антенны.
ПРИМЕЧАНИЕ
Обновление программного обеспечения с помощью порта USB должно выполняться только с
использованием накопителя USB.
ВНИМАНИЕ
При установке устройства необходимо обеспечить как минимум 10 см свободного пространства
со всех сторон охлаждающего вентилятора.
Не закрывайте охлаждающий вентилятор или вентиляционные отверстия.
✎
!

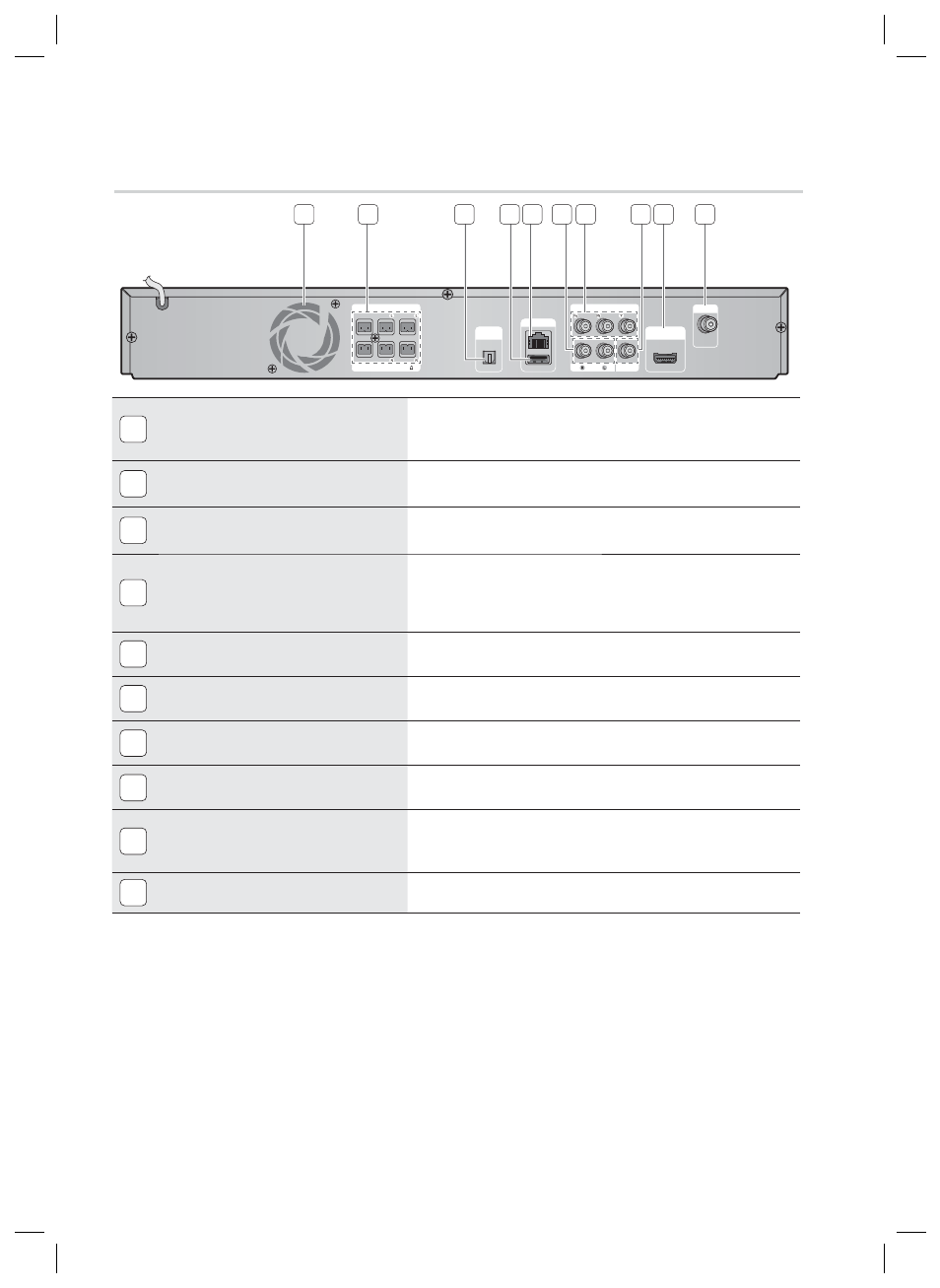

Задняя панель
USB 5V 500mA
LAN
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
SUBWOOFER FRONT
SURROUND
HDMI OUT
OPTICAL
DIGITAL
AUDIO IN
CENTER
FRONT
SURROUND
FM ANT
COMPONENT OUT
VIDEO OUT
AUX IN
1
7
2
6
9
4
10
8
5
3
