Подключение устройства AV

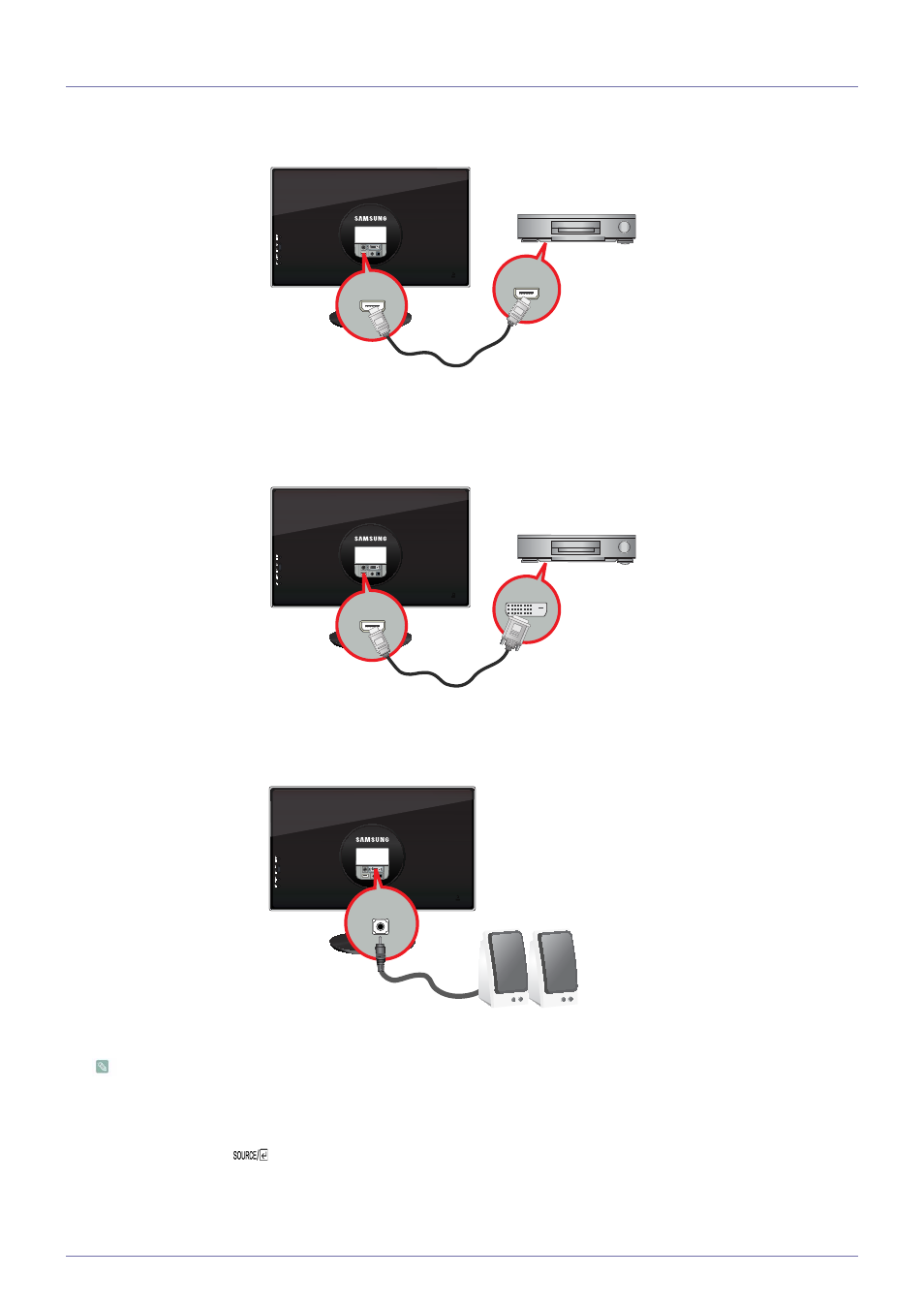

1. С помощью кабеля HDMI подсоедините выходной порт HDMI цифрового устройства вывода к порту [HDMI IN]
устройства.
2. С помощью кабеля DVI подсоедините выходной порт HDMI цифрового устройства вывода к порту [HDMI IN]
устройства.
3. Подсоедините динамик к порту [AUDIO OUT] устройства.
Данное устройство не будет воспроизводить звук, когда подключен только кабель HDMI, а динамик не
подключен.
После выполнения всех соединений можно включить устройство и использовать его вместе с проигрывателем
DVD (или цифровым устройством вывода).
Нажмите кнопку
и выберите <HDMI> в качестве входного сигнала.
