Инструкция по эксплуатации Samsung 570DX
Страница 14

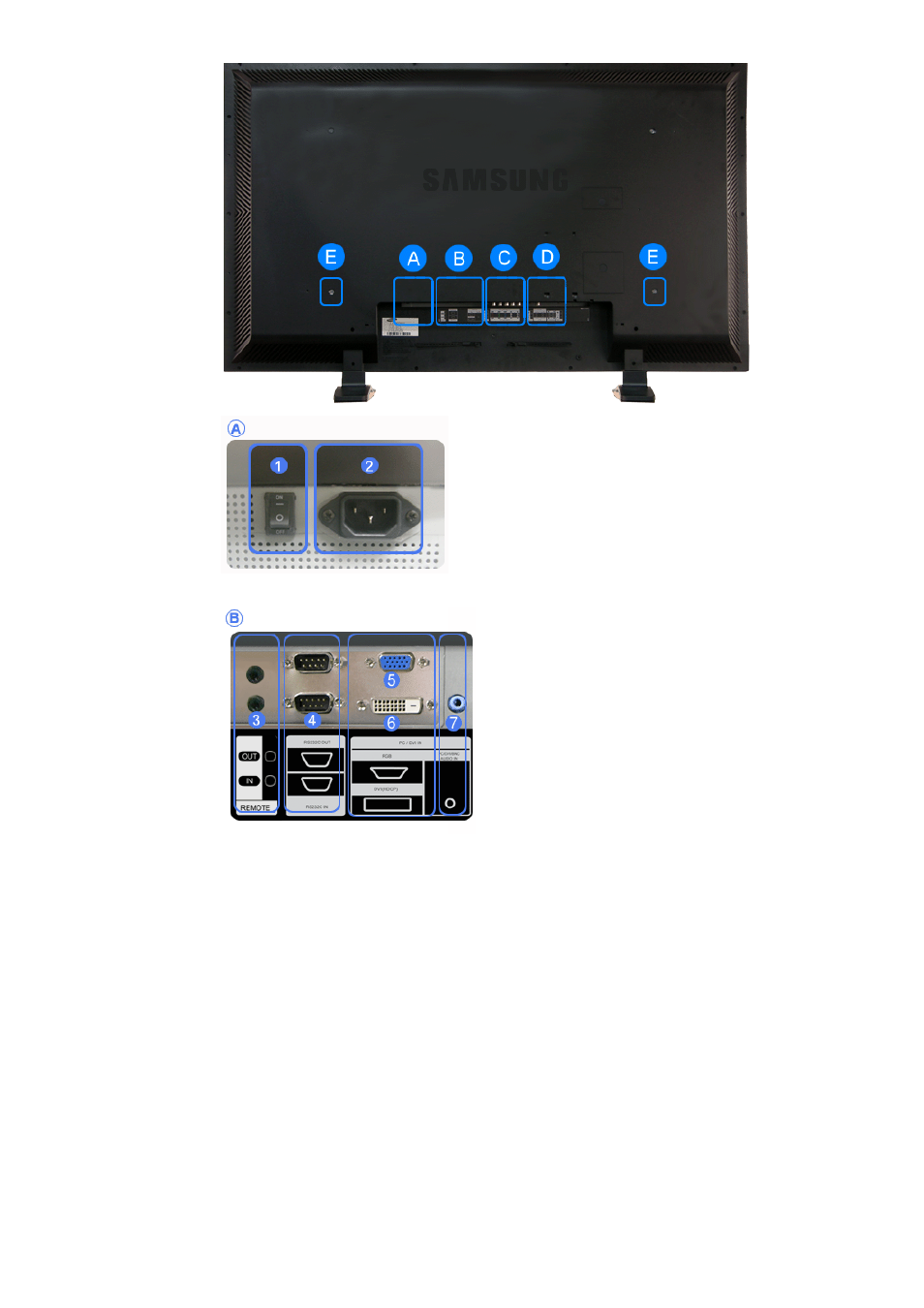

1)
POWER S/W ON/OFF
Включване и изключване на монитора
2)
POWER IN
Захранващият кабел се включва в монитора и
контакта на стената.
3)
REMOTE OUT/IN
Можно использовать проводной пульт
дистанционного управления, подключив его к
монитору.
4)
RS232C OUT/IN (последовательный порт
RS232C) :
Программный порт MDC (Multiple Display Control)
5)
PC IN(RGB) (Разъем для подключения
видеосигнала от компьютера ) :
15-штырьковый разъем D-Sub - режим PC
(аналоговый сигнал от ПК)
6)
PC IN([DVI(HDCP)] ) (Разъем для
подключения видеосигнала от
компьютера ) :
DVI-D - DVI-D - режим DVI (цифровой сигнал от
ПК)
7)
DVI / PC IN [PC/DVI/BNC AUDIO IN] (Клемма
аудиосигнала PC/BNC/DVI (вход))
8)
COMPONENT AUDIO IN [L-AUDIO-R]
(Клемма аудиосигнала компонентов
(вход))
9)
BNC/COMPONENT OUT [R/P
R
, G/Y, B/P
B
, H,
V] (Разъем для подключения
видеосигнала от компьютера / Разъем для
подключения компонентов (выход) )
Подключение BNC (аналоговый сигнал от ПК) :
подключение портов R, G, B, H, V
подключение компонентов : подключение портов
