02
Подключение

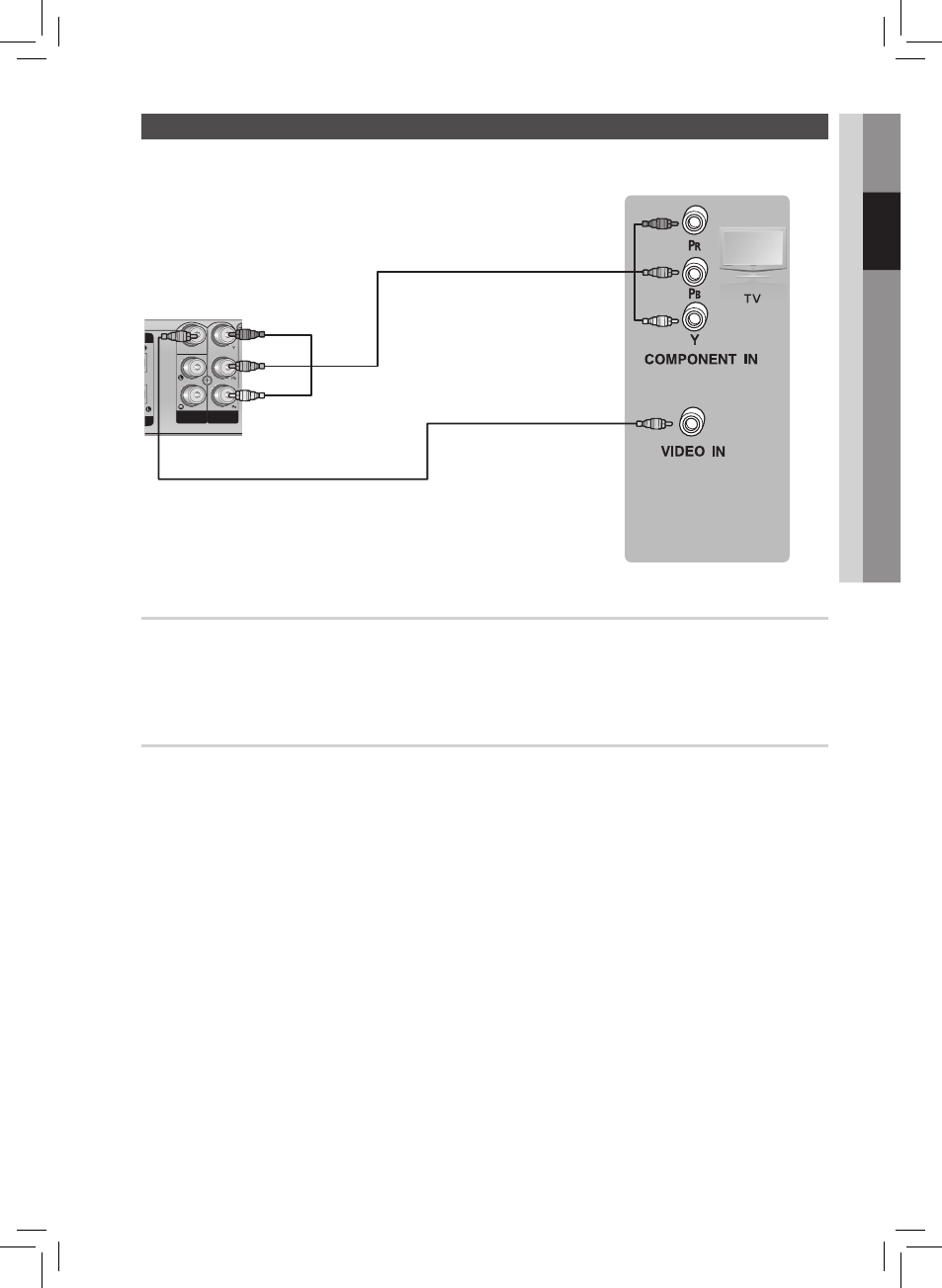

Подключение видеовыхода системы к телевизору
Выберите один из двух способов подключения к телевизору.
ВАРИАНТ 1: Компонентное видео (прогрессивное сканирование)
Если телевизор имеет компонентные видеовходы, подсоедините компонентный видеокабель (не входит
в комплект) к гнездам COMPONENT OUT (P
R
, P
B
и Y) на задней панели проигрывателя DVD к
компонентным видеовходам телевизора.
ВАРИАНТ 2: Композитный видеосигнал
Подсоедините поставляемый видеокабель к гнезду VIDEO OUT на задней панели устройства и к гнезду
IN телевизора.
✎
ПРИМЕЧАНИЕ
`
В режиме прогрессивного сканирования ВИДЕОвыход не подает никаких сигналов.
`
При использовании компонентного/композитного видеовыхода устройство работает в режиме чересстрочной
развертки 480i(576i).
`
После установки видеосоединения установите на телевизоре источник видеовхода, соответствующий
видеовыходу на устройстве.
Прежде чем выбрать источник входного видеосигнала на телевизоре, включите устройство. Информацию о выборе
источника входного сигнала телевизора можно найти в инструкции к телевизору.
!
ВНИМАНИЕ
`
Не подключайте устройство через видеопроигрыватель. На видеосигнал, проходящий через видеопроигрыватель,
могут влиять системы защиты авторских прав, и изображение на экране может искажаться.
SURROUND
SURROUND
SUBWOOFER
CENTER
FRONT
VIDEO OUT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
FM ANT
COMPONENT
OUT
FA NET
(Only For Service)
AUX IN
ВАРИАНТ 2 (входит в комплект)
ВАРИАНТ 1
Зеленый
Синий
Красный
