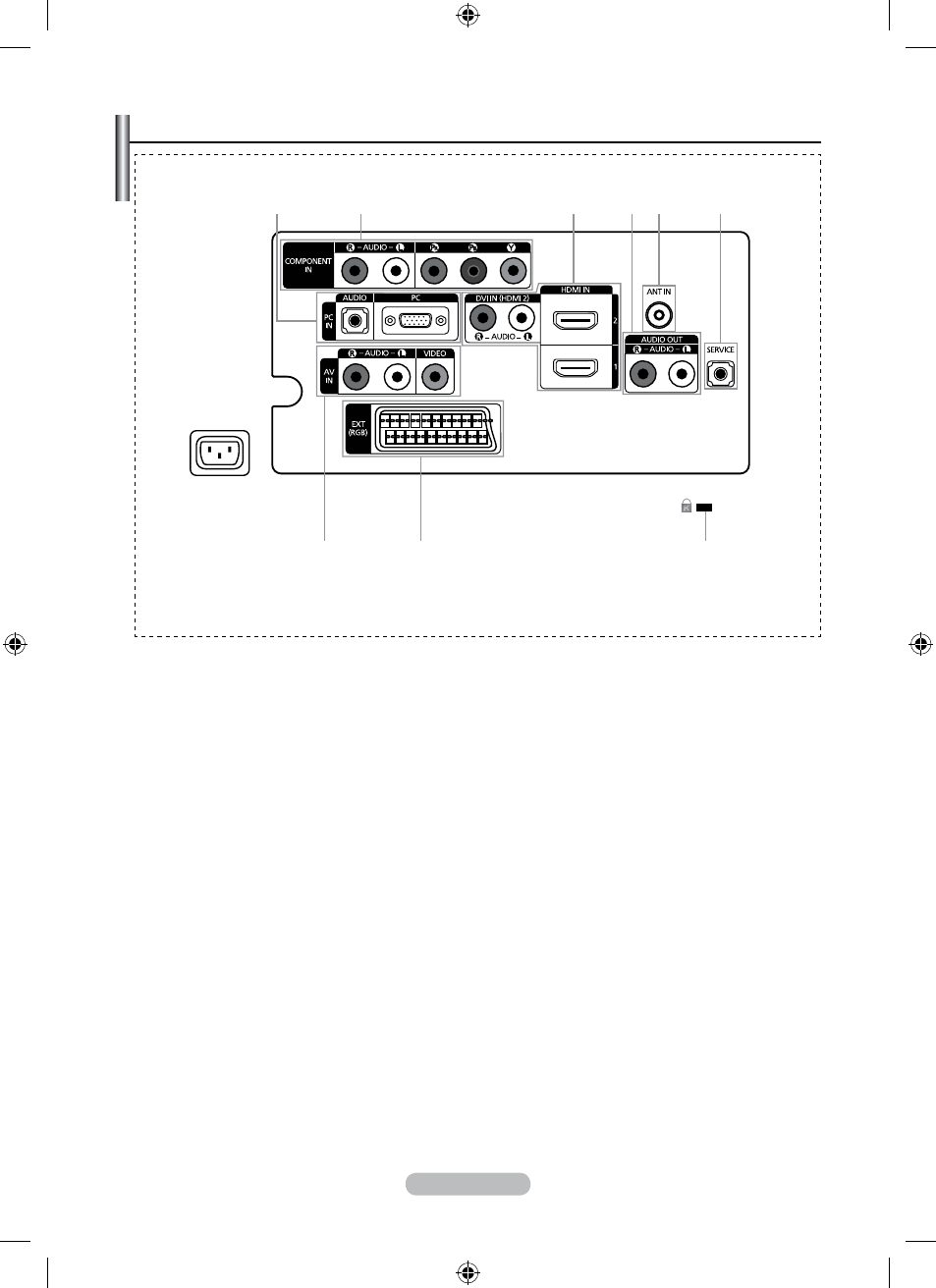

Соединительная панель
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства
выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом
кабеля.
1
PC IN[PC] / [AUDIO]
Подсоединение к разъему видео- и аудиовыхода ПК.
2
COMPONENT IN
Подсоедините один конец компонентного видеокабеля (поставляется дополнительно) к
компонентному разъему (“P
R
”, “P
B
”, “Y”) на задней панели телевизора, а другой конец - к
соответствующему компонентному разъему видео выхода устройства проигрывателя DVD-дисков.
Если требуется подключить к телевизору одновременно видеоприставку и устройство проигрыватель
DVD, необходимо подключить видеоприставку к устройству проигрывателю DVD, после чего
подключить устройство проигрыватель DVD к компонентному разъему (“P
R
”, “P
B
”, “Y”) телевизора.
Разъемы P
R
, P
B
и Y компонентных устройств (DVD) иногда имеют маркировку Y, B-Y и R-Y или Y, Cb
и Cr.
Соедините с помощью аудиокабелей RCA (поставляется дополнительно) разъемы
[R - AUDIO - L], расположенные на задней панели телевизора, с соответствующими разъемами
аудиовыхода устройства проигрывателю DVD.
3
HDMI IN , HDMI IN
Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки,
проигрыватели DVD)
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не
требуется.
При использовании кабеля HDMI/DVI необходимо выполнить подключение к гнезду HDMI IN 2.
➣
➣
-
-
-
-
-
-
-
-
2
1
3
5
6
4
8
9
7
Цвет и форма устройства могут различаться в зависимости от модели.
➣
Разъем для шнура питания
