Инструкция по эксплуатации Samsung 460DX
Страница 15
Подключение BNC (аналоговый сигнал от ПК) :
подключение портов R, G, B, H, V
подключение компонентов : подключение портов
P
R
, Y, P
B

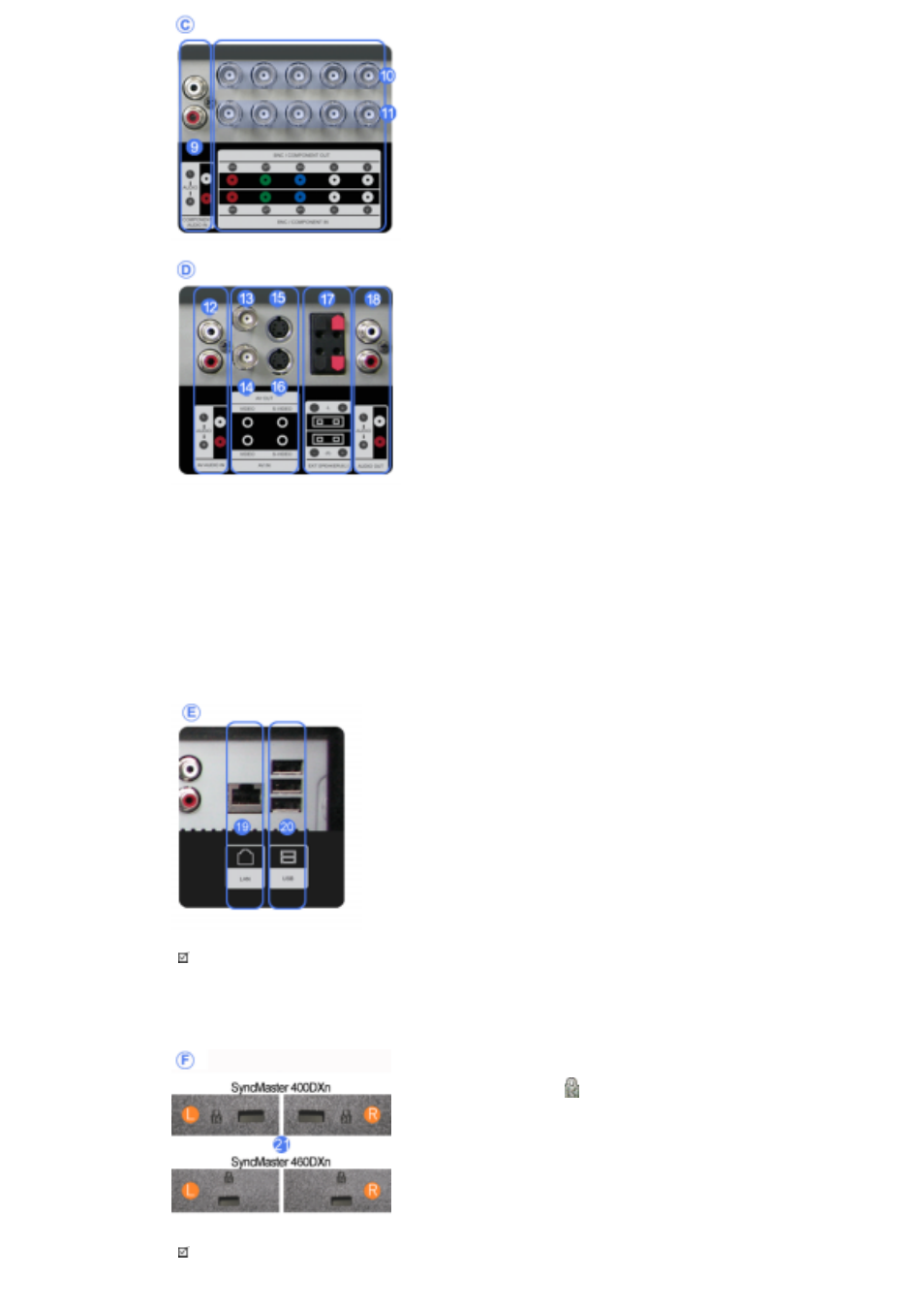

11) BNC/COMPONENT IN [R/P
R
, G/Y, B/P
B
, H, V]
(Разъем для подключения видеосигнала
от компьютера / Разъем для подключения
компонентов (вход))
12) AV AUDIO IN [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR)
(вход)
13) AV OUT [VIDEO] (Разъем для подключения
Video) : Режим AV (выход)
14) AV IN [VIDEO] (Разъем для подключения
Video) (вход)
15) AV OUT [S-VIDEO] (Разъем для
подключения S-Video) Режим S-Video
(выход)
16) AV IN [S-VIDEO] (Разъем для подключения
S-Video) (вход)
17) EXT SPEAKER(8 Ω) [- - L - +, - - R - +]
(Клеммы для подключения динамиков (8
Ω))
18) AUDIO OUT [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR)
(выход)
ВЫХОД-МОНИТОР: подключение компьютера
PC, DVI, BNC
19) LAN (Разъем для подключения LAN)
20) USB (Разъем для подключения USB)
Возможность подключения клавиатуры / мыши,
запоминающего устройства.
Примечание
• Количество мониторов, которые можно подсоединить к петлевому выходу, зависит от кабеля,
источника сигнала и т.д. Если кабель не ухудшает уровень сигнала или эффективность источника
сигнала, то можно подсоединить десять мониторов.
21) Замок Кенсингтона
Kensington lock - это устройство для жесткого
крепления системы при использовании ее в
общественных местах. (Устройство крепления
приобретается отдельно.)
Чтобы получить дополнительную
информацию об использовании защитного
устройства, обращайтесь к торговому
представителю.
Примечание
