цифрового устройства вывода.
7)
DVI / PC / HDMI IN [RGB] (Разъем для
подключения видеосигнала от
компьютера ) :
15-штырьковый разъем D-Sub - режим PC
(аналоговый сигнал от ПК)
8)
DVI / PC / HDMI IN [DVI(HDCP)] (Разъем
для подключения видеосигнала от
компьютера ) :
DVI-D - DVI-D - режим DVI (цифровой сигнал
от ПК)
9)

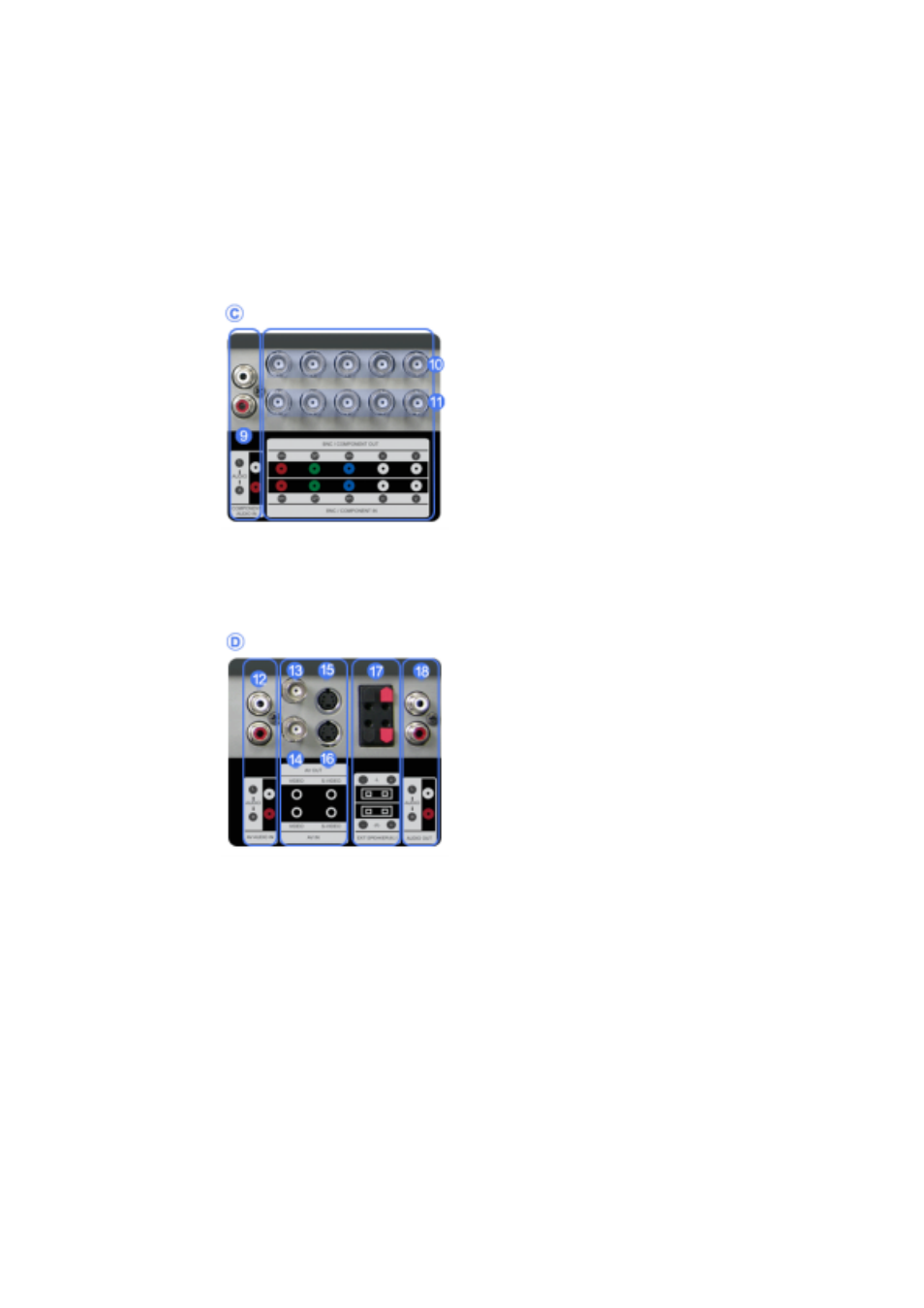

COMPONENT AUDIO IN [L-AUDIO-R]
(Клемма аудиосигнала компонентов
(вход))
10) BNC/COMPONENT OUT [R/P
R
, G/Y, B/P
B
, H,
V] (Разъем для подключения
видеосигнала от компьютера / Разъем для
подключения компонентов (выход) )
Подключение BNC (аналоговый сигнал от ПК) :
подключение портов R, G, B, H, V
подключение компонентов : подключение портов
P
R
, Y, P
B
11) BNC/COMPONENT IN [R/P
R
, G/Y, B/P
B
, H, V]
(Разъем для подключения видеосигнала
от компьютера / Разъем для подключения
компонентов (вход))
12) AV AUDIO IN [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR)
(вход)
13) AV OUT [VIDEO] (Разъем для подключения
Video) : Режим AV (выход)
14) AV IN [VIDEO] (Разъем для подключения
Video) (вход)
15) AV OUT [S-VIDEO] (Разъем для
подключения S-Video) Режим S-Video
(выход)
16) AV IN [S-VIDEO] (Разъем для подключения
S-Video) (вход)
17) EXT SPEAKER(8 Ω) [- - L - +, - - R - +]
(Клеммы для подключения динамиков (8
Ω))
18) AUDIO OUT [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR)
(выход)
ВЫХОД-МОНИТОР: подключение компьютера
PC, DVI, BNC
19) LAN (Разъем для подключения LAN)
20) USB (Разъем для подключения USB)
Возможность подключения клавиатуры / мыши,
запоминающего устройства.
