RUS
8

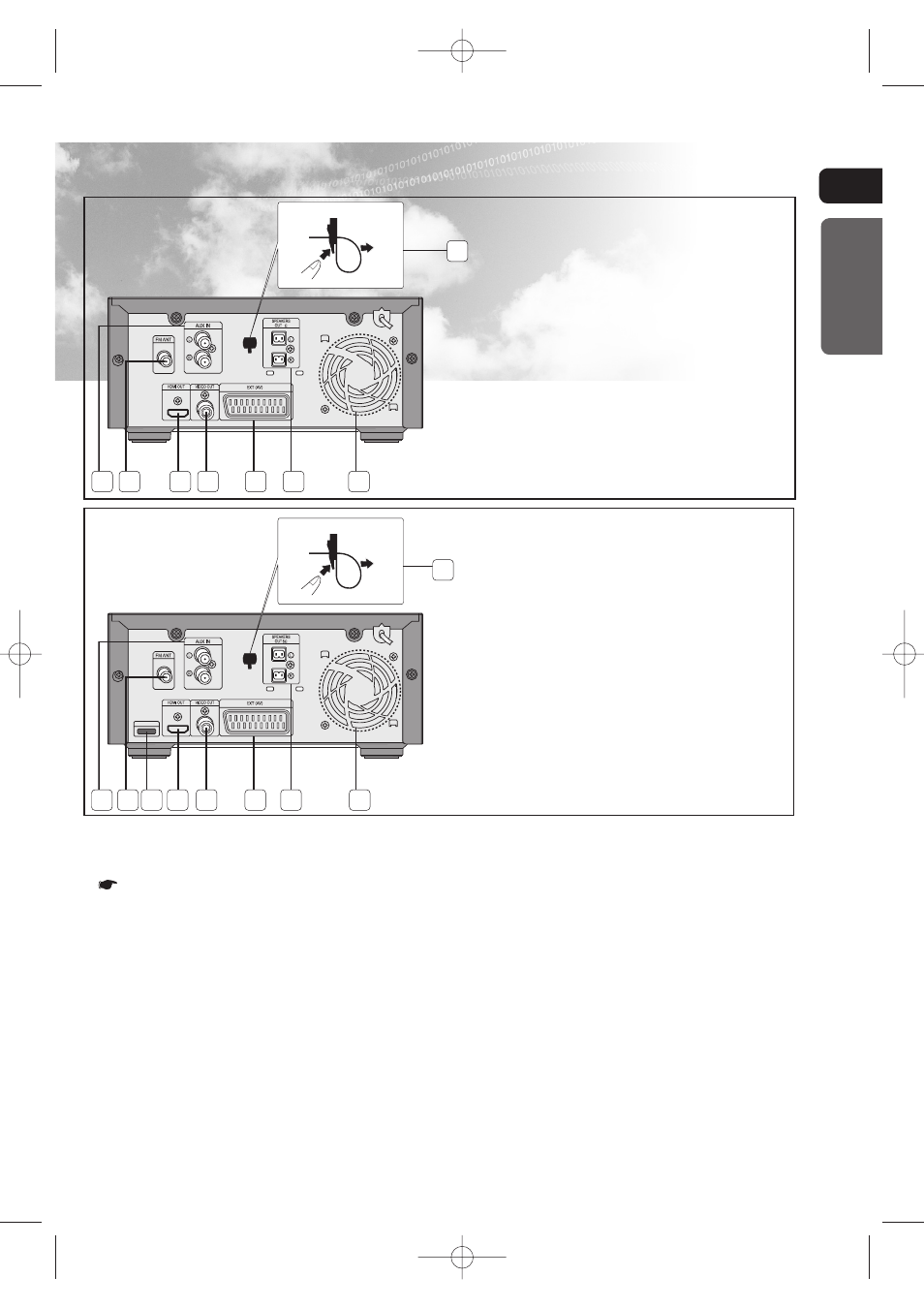

—Задняя панель—
1.
AUX IN (Аудиовход)
2.
Разъем для подключения
FM-антенны
3. Разъем для выходного
сигнала HDMI
4.
Разъем для выходного
видеосигнала
Подключите гнезда входного
видеосигнала (VIDEO IN) телевизора к
разъему выходного сигнала (VIDEO
OUT).
5.
Разъем Scart
6.
Разъемы для динамиков
7. Охлаждающий вентилятор
8. Зажим (для закрепления
проводов динамика).
1.
AUX IN (Аудиовход)
2.
Разъем для подключения
FM-антенны
3.
IPOD разъём
4. Разъем для выходного сигнала
HDMI
5.
Разъем для выходного
видеосигнала
Подключите гнезда входного видеосигнала
(VIDEO IN) телевизора к разъему выходного
сигнала (VIDEO OUT).
6.
Разъем Scart
7.
Разъемы для динамиков
8. Охлаждающий вентилятор
9. Зажим (для закрепления
проводов динамика).
ПО
ДГ
ОТ
ОВК
А К Р
АБ
ОТЕ
8
1
2
3
4
5
6
7
8
MM-C430D
iPod
MM-C530D
1 2 3 4
5
6
7
8
9
На иллюстрациях изображена задняя панель модели MM-C530D
