ПОдКЛюЧЕНИЕ уСИЛИТЕЛя бЕСПРОВОдНОгО ПРИЕМНИКА
Чтобы иметь возможность подключения тыловых громкоговорителей без проводов, приобретите у вашего
дилера компании Samsung модуль беспроводного приема и TX-карту.
После приобретения беспроводного приемного модуля (SWA-4000)
Подсоедините передние, центральные громкоговорители
и сабвуфер к проигрывателю DVD, пользуясь инструкциями
на стр. 17.
Когда проигрыватель DVD выключен, вставьте карту TX в
разъем карты TX (WIRELESS) на боковой стороне
основного устройства.
Возьмите карту TX стороной со скосом влево и
вставьте ее в порт.
С помощью карты TX осуществляется беспроводная
связь между основным блоком и беспроводным
модулем.
Подсоедините левый и правый тыловые громкоговорители к
беспроводному модулю.
Вставьте вилку сетевого шнура беспроводного модуля в розетку и включите питание.
1.
.
~
~
.
4.

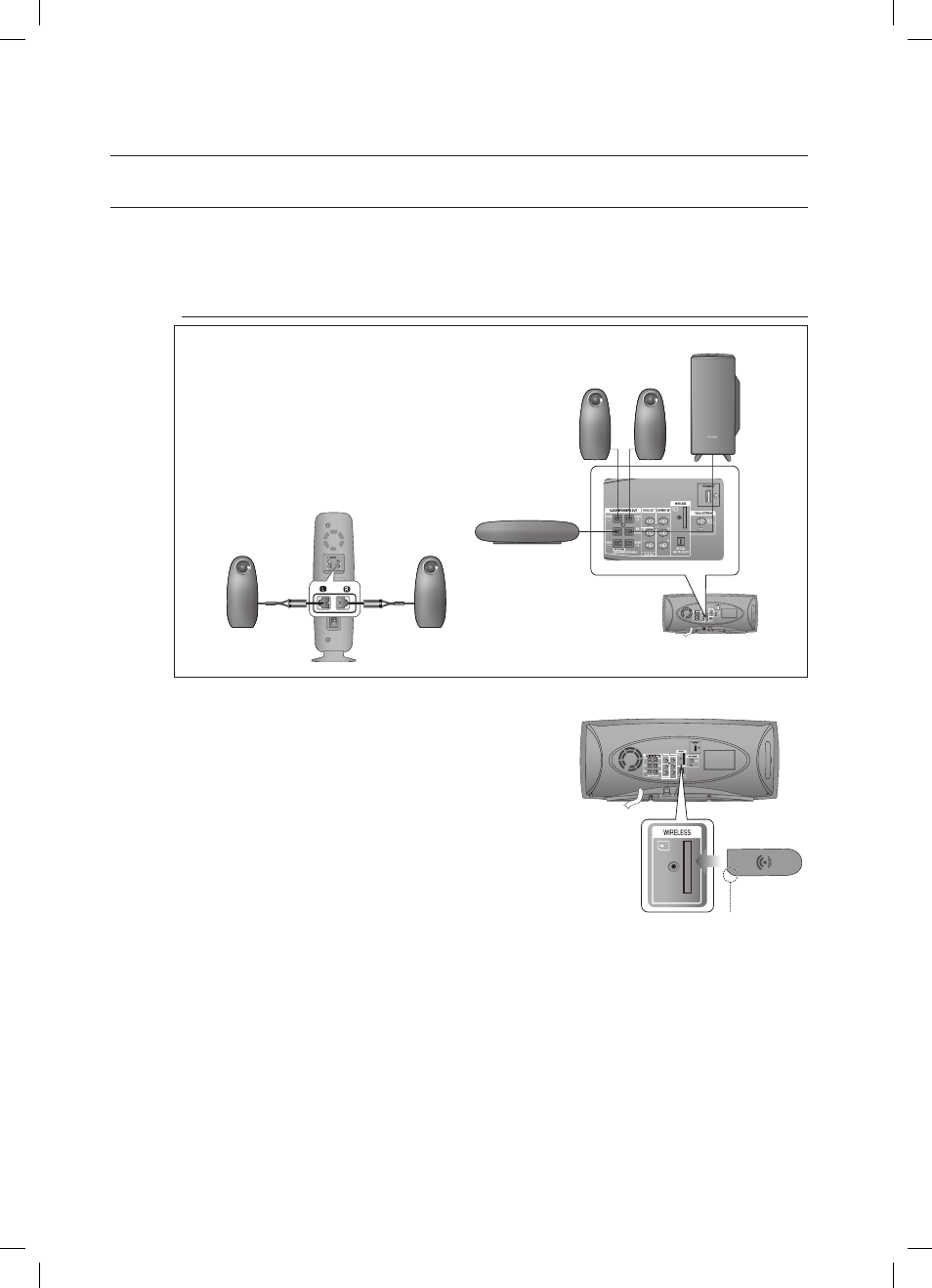

Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Л)
Сабвуфер
Центральный
громкоговоритель
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
Фронтальный
громкоговоритель (Л)
Карта TX
Сторона со скосом
направлена вниз
Тыловой
громкоговоритель (Пр)
