ПОДКЛюЧЕНИЕ УСТРОйСТВА CRYSTAL SURROUND AIR TRACK

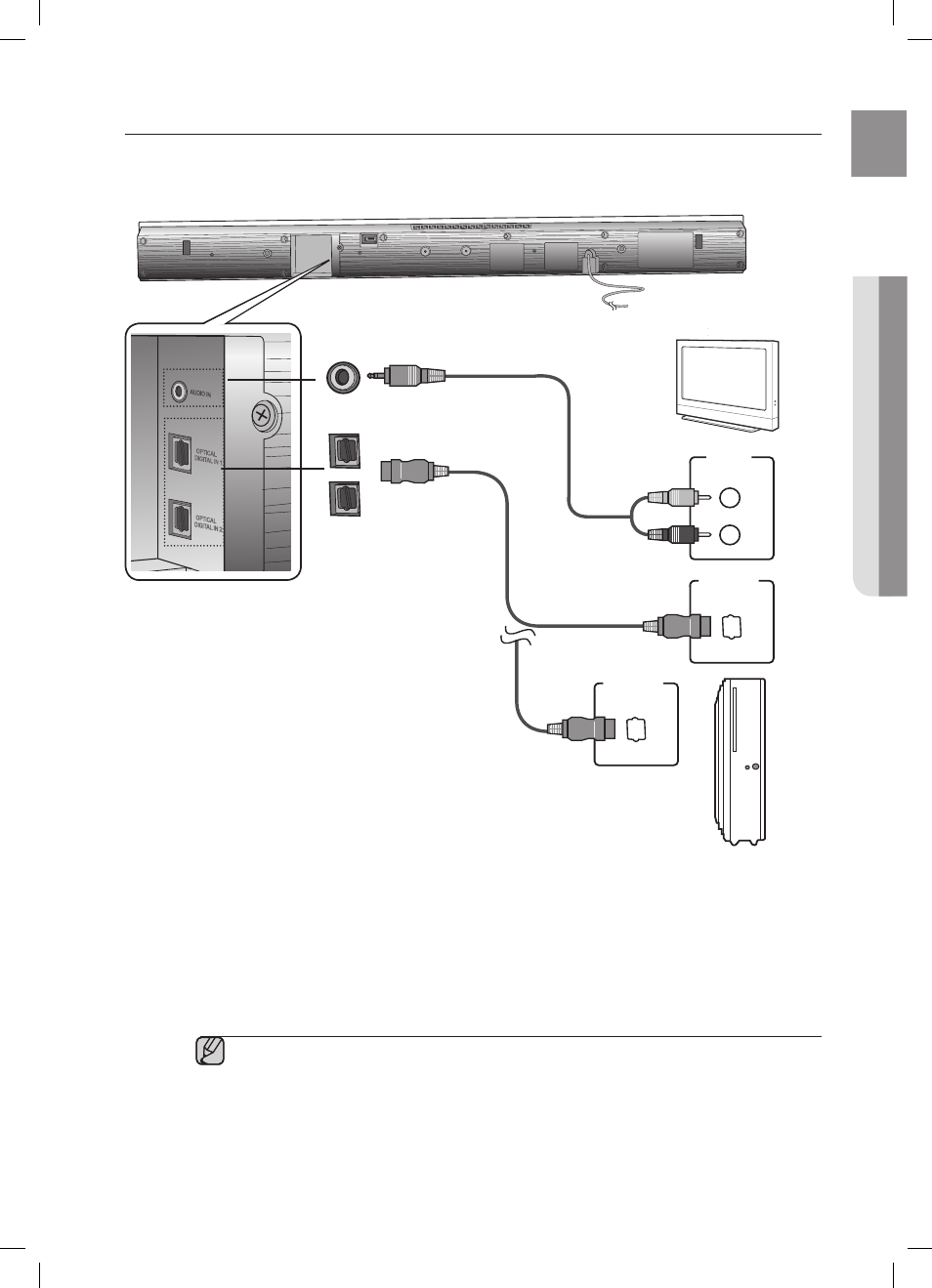

В этом разделе описаны два способа подключения устройства к телевизору (цифровой и аналоговый).
Данное устройство оснащено двумя оптическими цифровыми разъемами и одним аналоговым
аудиоразъемом для подключения телевизора.
AUDIO IN (АУДИОВхОД)
Подсоедините гнездо AUDIO IN на главном устройстве ко гнезду AUDIO OUT на телевизоре.
Убедитесь, что цвета совпадают.
ИЛИ
OPTICAL DIGITAL IN 1,2
Соедините цифровой вход на основном устройстве с оптическим выходом на телевизоре или
устройстве-источнике.
Подсоединяйте кабели к устройству и телевизору, только если те отключены от сети.
Перед перемещением или установкой этого продукта обязательно отключите питание и
отсоедините шнур питания.
Можно подключить устройство к другим внешним компонентам.
(Например, к DVD-проигрывателю, декодеру каналов кабельного телевидения.)
В комплект входит только один оптический кабель.
Если выбрать ANALOG (Аналоговый), не подключив аудиокабель, устройство
автоматически отключится через 20 минут.
▪
▪
▪
▪
▪
ONLY FOR UPDATE
AUDIO IN
AUDIO
OUT
L
R
OPTICAL
OUT
Red
White
OPTICAL DIGITAL IN 1,2
OPTICAL
OUT
Аудиокабель (кабель из
комплекта поставки)
Оптокабель (кабель из
комплекта поставки)
ИЛИ
Оптокабель (кабель из
комплекта поставки)
ИЛИ
Проигрыватель дисков BD/DVD/
приставка/игровая консоль
Красный
Белый
