8

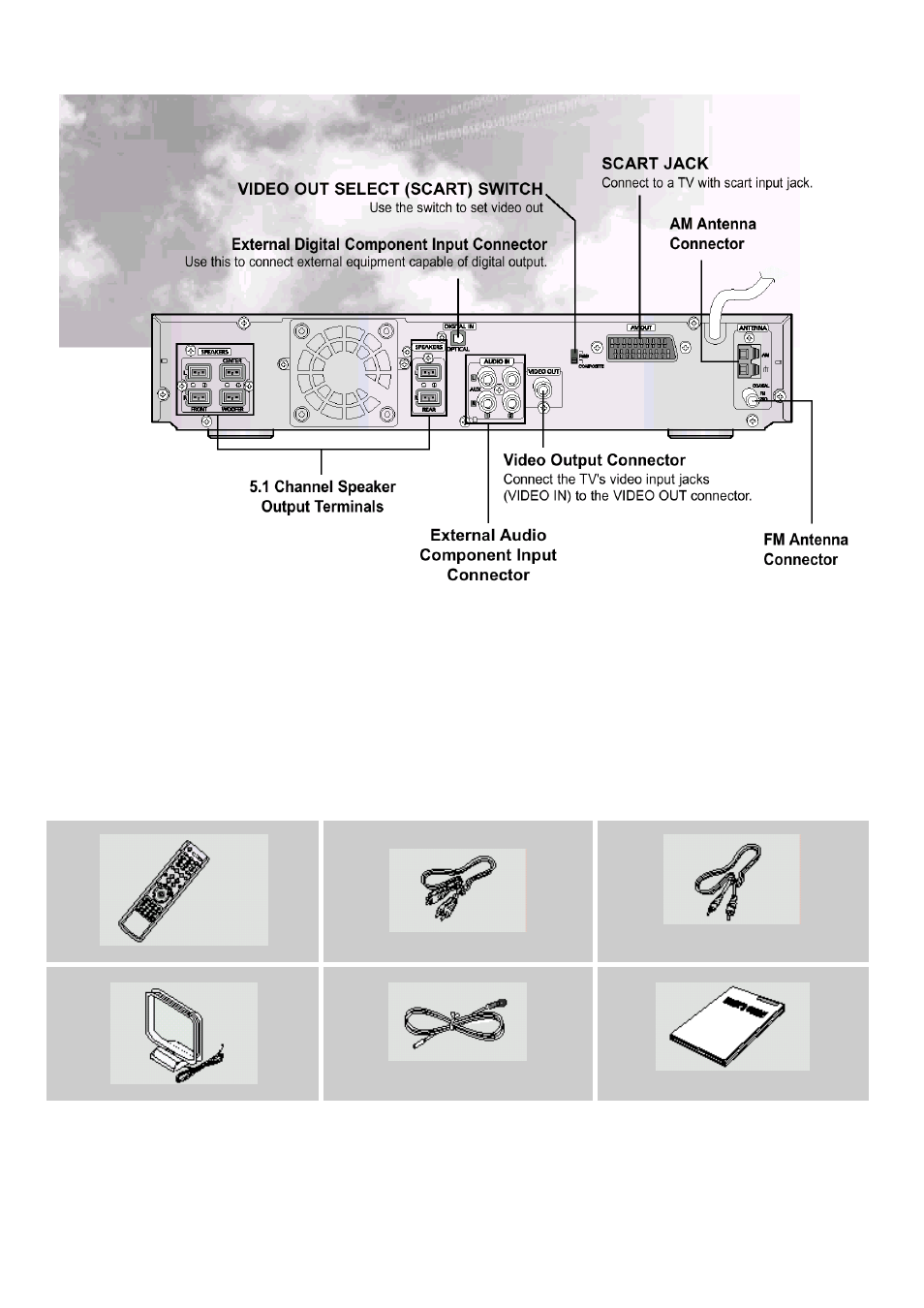

1- ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА ВЫХОДНОГО ВИДЕОСИГНАЛА (НА РАЗЪЕМЕ СКАРТ) Используйте этот
переключатель для выбора типа выходного видеосигнала; 2- Входной разъем для внешних цифровых устройств
Используется для подсоединения к внешним устройствам, снабженным цифровым выходом; 3- РАЗЪЕМ СКАРТ
Соедините с телевизором, у которого имеется входной разъем СКАРТ; 4- Клеммы для подключения AM антенны;
5- Гнездо для подключения FM антенны; 6-Гнездо выхода видеосигнала Соедините гнездо входа видеосигнала на
телевизоре (VIDEO IN) с гнездом VIDEO OUT на системе; 7- Входные гнезда для аудио сигнала от внешнего источника;
8- Выходные клеммы для подсоединения громкоговорителей 5.1 канальной акустической системы
– Принадлежности –
Пульт дистанционного управления Кабель для аудиосигнала Кабель для видеосигнала
AM антенна FM антенна Инструкция для пользователя
– Задняя панель –
2
1
3
4
5
6
7
8
