Схема камеры, Ru-4 – Инструкция по эксплуатации Samsung WB650

Страница 44

Advertising
background image

RU-4

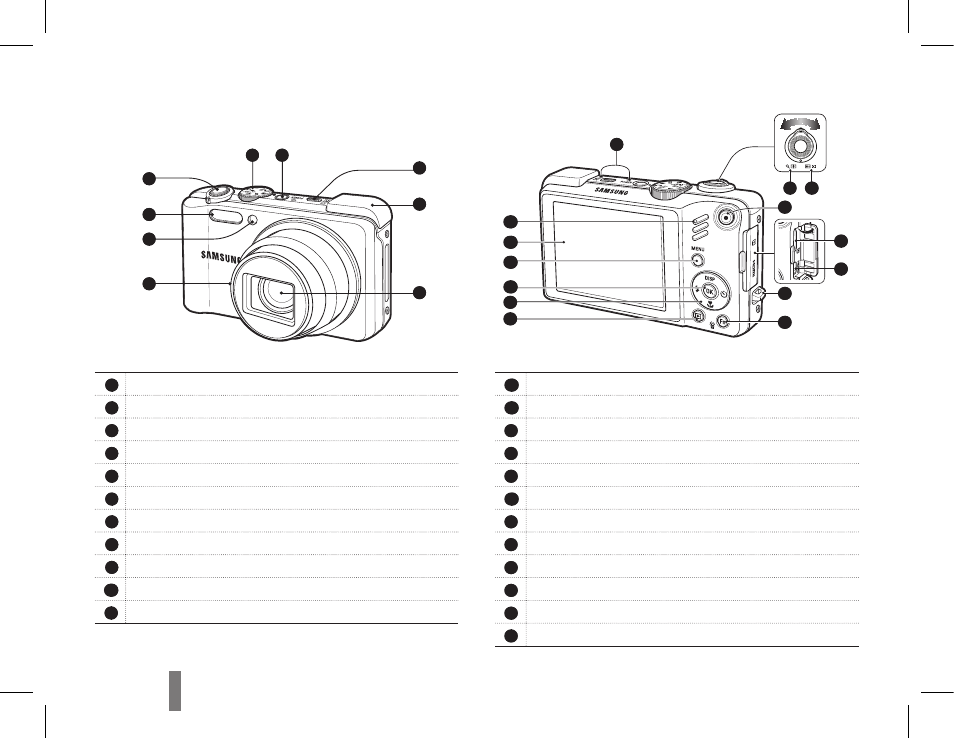

Схема камеры

2

3

4

5

9

8

6

7

1

13

16

17

11 12

10

14

15

19

20

21

22

23

18

1

Диск выбора режима

2

Кнопка питания (POWER)

3

Кнопка питания (GPS)

4

Антенна GPS

5

Объектив

6

Громкоговоритель

7

Подсветка автофокуса/индикатор автоспуска

8

Вспышка

9

Кнопка спуска

10

Микрофон

11

Рычажок зума Т (Цифровой зум)

12

Рычажок зума W (Эскизы)

13

Кнопка записи видео

ㄴ

14

Порт USB и аудио/видео

15

Порт HDMI

ㄴ

16

Ушко крепления ремешка для переноски

17

Кнопка Fn/ УДАЛИТЬ

18

Кнопка режима воспроизведения

19

клавиш навигации

ㄴ 20

Кнопка OK

ㄴ 21

Кнопка MENU

ㄴ 22

Экран

ㄴ 23

Индикатор состояния
