Русский - 3
Соединительная панель
Цвет и форма устройства могут различаться в зависимости от модели.
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1
DIGITAL AUDIO OUT (OPTICAL)
Подключение к цифровому аудиоустройству, например приемнику домашнего кинотеатра.
При подключении гнезд HDMI IN через гнездо
DIGITAL AUDIO OUT (OPTICAL) на телевизоре выполняется вывод только
двухканального звука. Если требуется 5.1-канальный звук, подключите оптическое гнездо на DVD-проигрывателе/проигрывателе
дисков Blu-ray или декодере кабельного/спутникового телевидения непосредственно к усилителю или системе домашнего
кинотеатра, а не к телевизору.
2
PC
Подсоединение к гнезду видеовыхода ПК.
3
ANT IN
Подключение к антенне или системе кабельного телевидения.
4
AUDIO OUT [R-AUDIO-L]
Соедините с помощью аудиокабелей RCA разъемы
AUDIO OUT [R-AUDIO-L], расположенные на задней
панели телевизора, с соответствующими разъемами аудиовхода усилителя или домашнего кинотеатра с DVD-
проигрывателем.
5
HDMI IN 1 (DVI), 2, 3
Поддержка AV-устройства с возможностью подключения через интерфейс HDMI (приставки, проигрыватели DVD/
проигрыватели дисков Blu-ray)
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.
Гнездо
HDMI IN 1 (DVI) можно использовать для подключения компьютера.
Что такое HDMI?
Интерфейс HDMI (High Definition Multimedia Interface) позволяет передавать цифровые видеоданные высокого
разрешения и многоканальные цифровые аудиосигналы.
Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью соответствующего
кабеля (в комплект не входит).
Различие между HDMI и DVI состоит в том, что устройство HDMI меньше по размеру, оснащено технологией
защиты от незаконного копирования HDCP (High Bandwidth Digital Copy Protection), а также поддерживает
многоканальные цифровые аудиосигналы.
¦
N
N
N
–
N
–
–
–
–
–
–
N
9
7
6
8
1
2
3 4
5
6
0
!
@
Разъем для шнура
питания

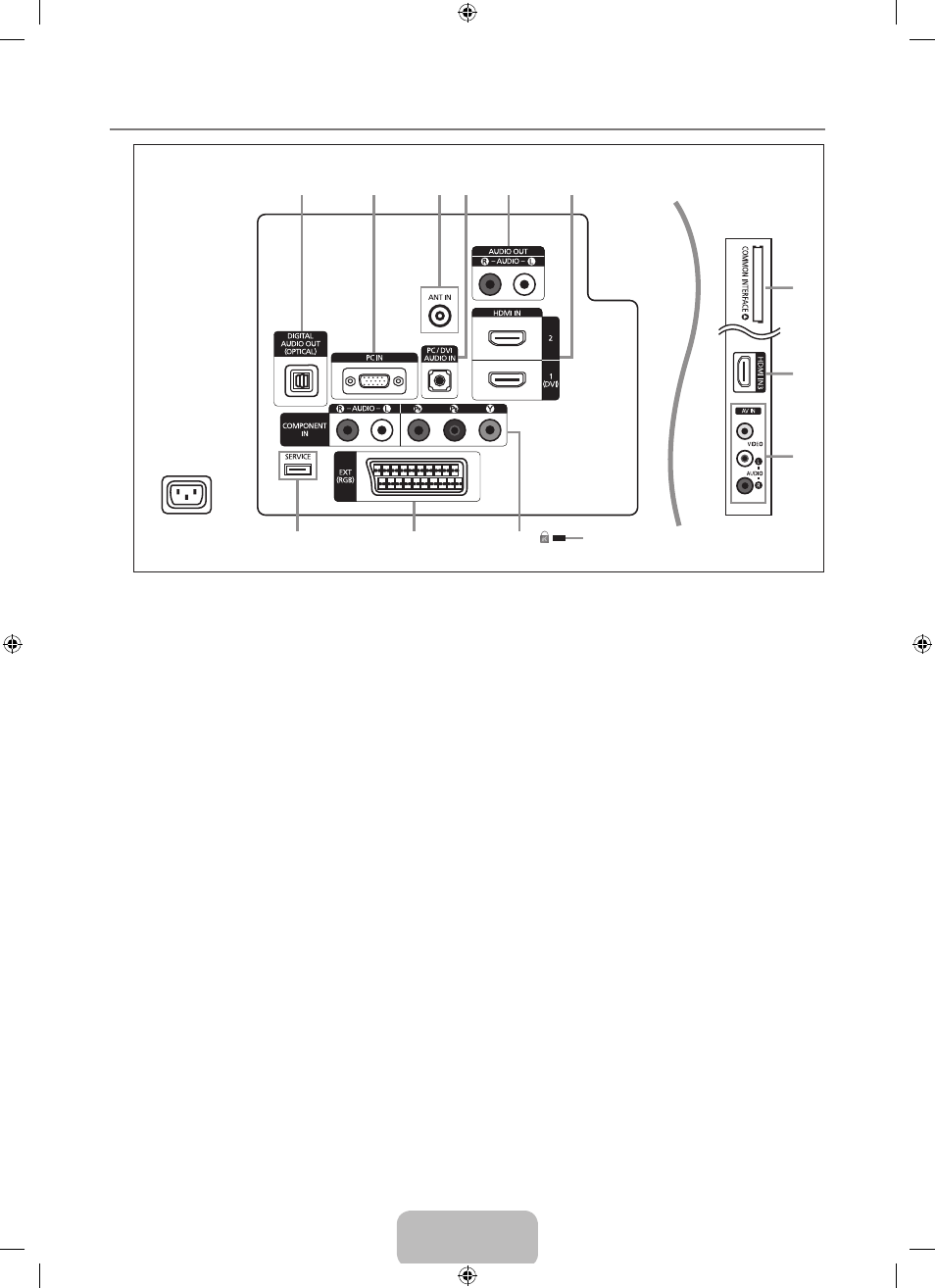

[Задняя панель телевизора]
[Боковая панель
телевизора]
