Pyccкий
17
02
Подключение

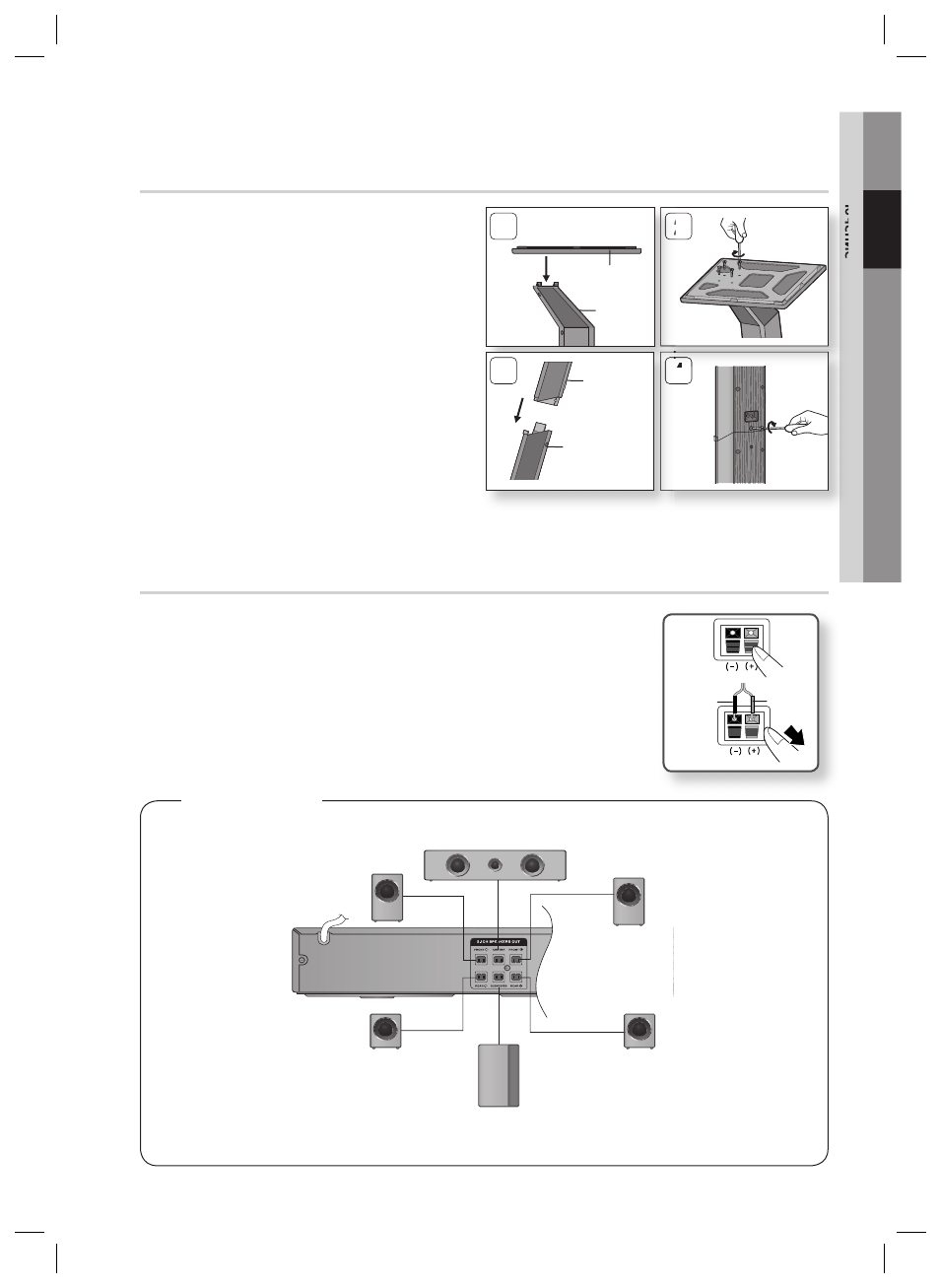

Установка громкоговорителей на высокую подставку
* только HT-C453 - Фронтальные громкоговорители
* только HT-C455 - Фронтальные/задние громкоговорители
Переверните подставку и прикрепите ее к
основанию подставки.
Вставьте четыре маленьких шурупа в отверстия,
обозначенные стрелками, и зажмите их отверткой
по часовой стрелке, как показано на рисунке.
Прикрепите верхний громкоговоритель к
собранной подставке.
Вставьте другой большой шуруп в отверстие с
задней стороны громкоговорителя, используя
отвертку.
1.
2.
3.
4.
4
2
Стойка
Стойка
Основа
1
3
Стойка
Громкоговоритель
Подключение громкоговорителей
Нажмите вниз фиксатор контактного терминала на задней стенке
громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный терминал (–), а
провод с красной изоляцией в красный контактный терминал (+) и затем
отпустите фиксатор.
Подсоедините другой конец кабеля громкоговорителя соответствующего
цвета к гнезду на задней панели домашнего кинотеатра.
1.
2.
3.
Черный
Красный
DIGITAL
AUDIO IN
OPTICAL
HDMI OUT
AUX IN
COM
VIDEO
OUT
Фронтальный
громкоговоритель (R)
Сабвуфер
Задний
громкоговоритель (L)
Центральный громкоговоритель
* См. стр. 16 по подключению громкоговорителей модели HT-C453/C455.
Фронтальный
громкоговоритель (L)
Задний
громкоговоритель (R)
Для HT-C450
