Подключение

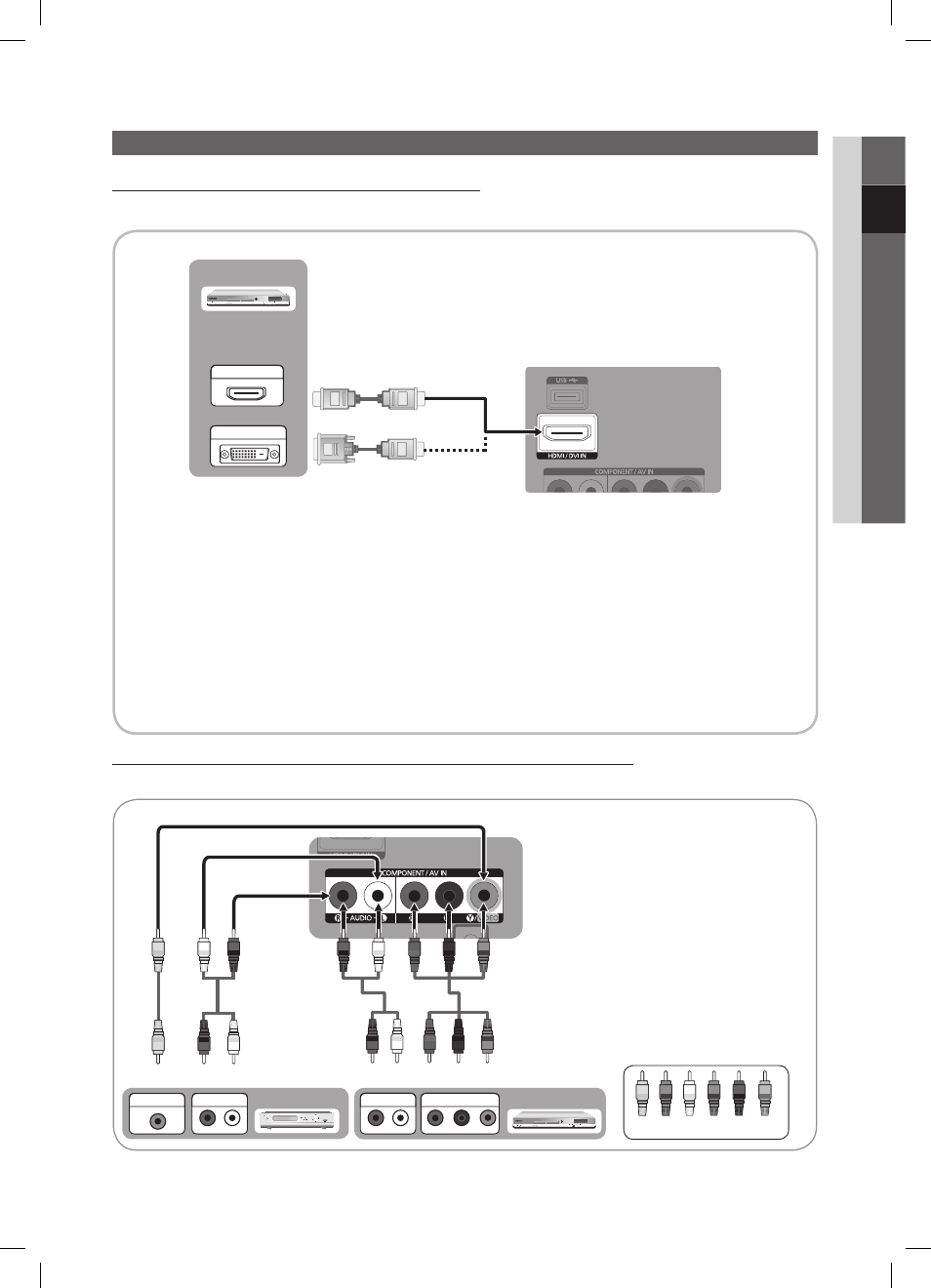

Подключение к устройству AV
С помощью кабеля HDMI / DVI: соединение ВЧ (до 1080p)
Допустимые устройства: проигрыватель DVD-дисков, проигрыватель дисков Blu-Ray, приемник кабельного/
спутникового телевидения высокой четкости (видеоприставка)
✎
HDMI/DVI IN
x
Для более высокого качества изображения и звука при подключении к цифровому устройству
используйте кабель HDMI.
x
Кабель HDMI поддерживает цифровые видео- и аудиосигналы, поэтому подключение аудиокабеля
не требуется.
– Для подключения телевизора к цифровому устройству без разъема HDMI следует использовать
кабель HDMI/DVI и аудиокабель.
x
При подключении к телевизору внешнего устройства, на котором используется старая версия
режима HDMI, изображение может быть искажено (или отсутствовать) или может не работать
звук. В случае возникновения такой проблемы свяжитесь с производителем внешнего устройства,
узнайте версию HDMI и при необходимости закажите обновление.
x
Следует приобрести сертифицированный кабель HDMI. При использовании других кабелей может
отсутствовать изображение или произойти ошибка подключения.
x
Рекомендуется использовать высокоскоростной кабель HDMI, стандартный или с Ethernet. Данное
устройство не поддерживает функцию Ethernet через HDMI.
x
Если кабель HDMI - DVI подключен к порту
HDMI IN (DVI)
, звук отсутствует.
Использование компонентного (до 1080p) или аудио-/видео кабеля (только 480i)
Допустимые устройства: видеомагнитофон, проигрыватель DVD-дисков, проигрыватель дисков Blu-Ray, приемник
кабельного или спутникового телевидения (видеоприставка)
DVD
R-AUDIO-L
L-AUDIO-R
P
R
P
B
Y
DVI OUT
R-AUDIO-L
L-AUDIO-R
P
R
P
B
Y
HDMI OUT
Задняя панель телевизора
W
R
W
B
Y
Y Y
R
R
G
W
R
W
R
B
R
G
B
R-AUDIO-L
P
R
P
B
Y
COMPONENT OUT
R-AUDIO-L
P
R
P
B
Y
AUDIO OUT
Проигрыватель Blu-ray
R-AUDIO-L
P
R
P
B
Y
VIDEO OUT
Видеомагнитофон
R-AUDIO-L
P
R
P
B
Y
AUDIO OUT
✎
при подключении к гнезду
AV IN
цвет
гнезда
AV IN [Y/VIDEO]
(зеленый) не
соответствует цвету видеокабеля
(желтый).
✎
Чтобы максимально повысить качество
воспроизведения, рекомендуется
подключить компонентный кабель к
аудио/видео выводам.
W
W
B
G
R
R
W
Y
Yellow Red White Red Blue Green
Задняя панель телевизора
