Українська -

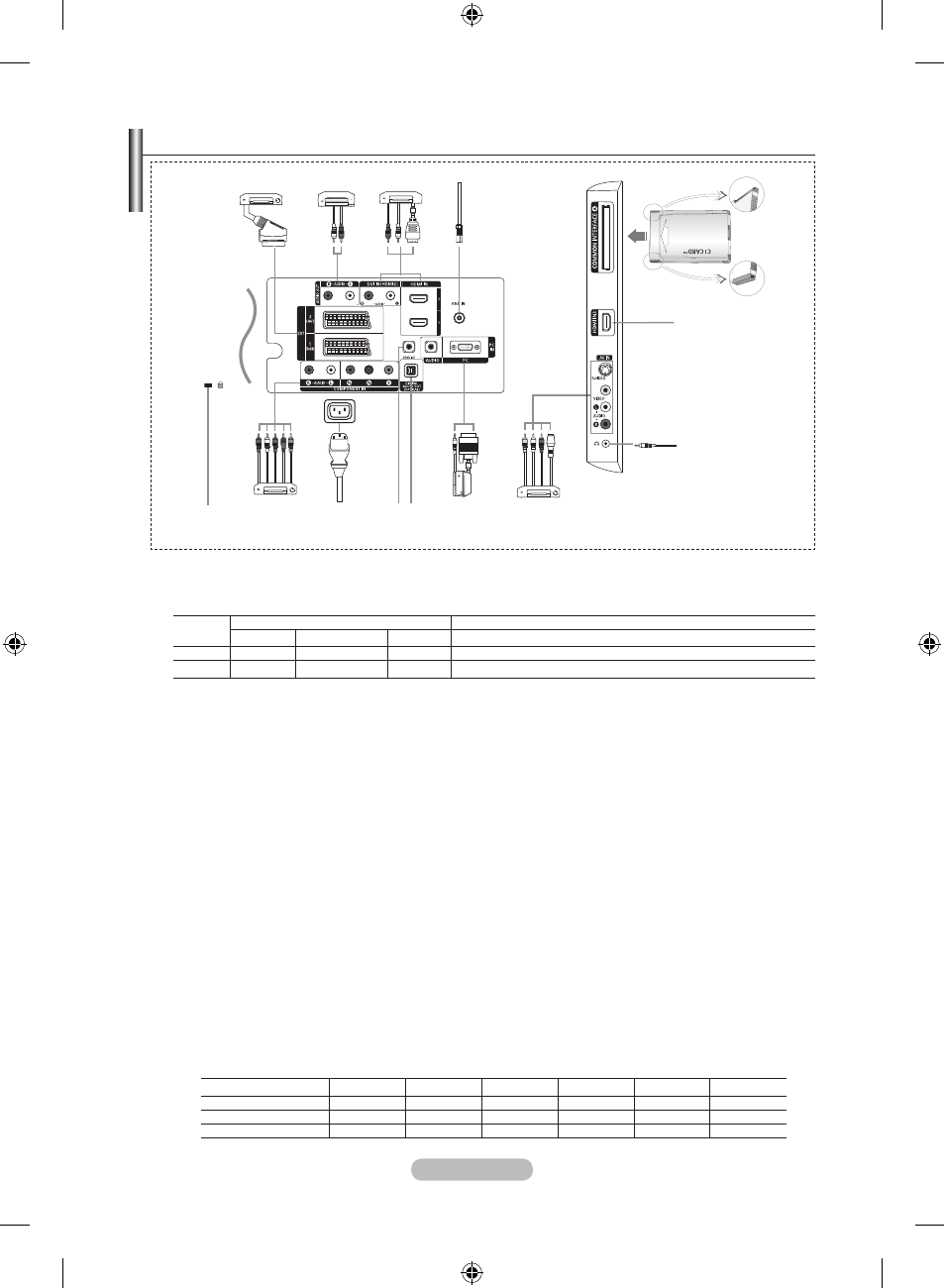

Огляд панелі з’єднань
Перед тим, як під’єднати зовнішній пристрій до телевізора, перевірте, чи вимкнено живлення.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1 Під’єднання декодера кабельного або цифрового телебачення, відеомагнітофона чи DVD-програвача
Роз’єм
Вхідний
Вихідний
Video
Audio (L/R)
RGB
Video + Audio (L/R)
EXT 1
O
O
O
Можливий вихід лише аналогового або цифрового сигналу телевізора.
EXT 2
O
O
Можна вибирати джерело вихідного сигналу.
Входи/виходи для підключення зовнішніх пристроїв, наприклад відеомагнітофона, DVD-програвача, ігрової
приставки чи програвачів відео дисків.
2
Підключення аудіо пристрою
Під’єднайте аудіо кабелі RCA до роз’єму “R - AUDIO - L” на задній панелі телевізора, а інші кінці - до
відповідних гнізд аудіовходу підсилювача чи домашнього DVD-кінотеатру.
3
HDMI In , HDMI In , HDMI In
Підтримує з’єднання між аудіо/відео пристроями, які мають вихід HDMI (цифрові приставки, DVD-програвачі).
За умови з’єднання HDMI - HDMI, додаткове з’єднання для передачі звуку не потрібне.
Що таке HDMI?
Інтерфейс HDMI (High Definition Multimedia interface) дозволяє передавати відео сигнал високої чіткості та
багатоканальний (5.1 кан.) цифровий звук.
Роз’єм HDMI/DVI можна використовувати для DVI-з’єднання із зовнішніми пристроями за умови наявності
відповідного кабелю (не входить в комплект). Різниця між пристроями HDMI та DVI у тому, що пристрої
HDMI менші за розмірами, мають вбудовану функцію кодування HDCP (High Bandwidth Digital Copy
Protection) та підтримують багатоканальний цифровий звук.
DVI In (HDMI ) (AUDIO R/L)
Під’єднуючи даний виріб до цифрової приставки, DVD-програвача, ігрової приставки чи інших пристроїв
за допомогою роз’єму HDMI або DVI, перевірте, чи виріб налаштовано на відповідний режим вихідного
відеосигналу, як показано в таблиці нижче. Нехтування цією вимогою може призвести до спотворення
зображення, переривання або відсутності зображення на екрані.
З’єднання за допомогою кабелю HDMI/DVI можна використовувати лише на роз’ємі HDMI 2.
Для з’днання потрібно використовувати кабель DVI-HDMI або адаптер DVI-HDMI, а для виходу звуку
- роз’єм “R - AUDIO - L” на пристрої DVI.
Моделі, які підтримують сигнал HDMI/DVI та компонентний сигнал
480i
480p
576i
576p
720p
1080i
HDMI/DVI 50 Гц
X
X
X
O
O
O
HDMI/DVI 60 Гц
X
O
X
X
O
O
Компонентний
O
O
O
O
O
O
➣
➣
-
-
-
-
➣
-
-
-
-
➣
➣
Вхід для кабелю
живлення
1
2
3
4
3
6
7
8
9
0
!
@
Форма і колір виробу можуть відрізнятися, залежно від моделі.
➣
5
