Инструкция по эксплуатации Samsung HT-DB300
Страница 13
12

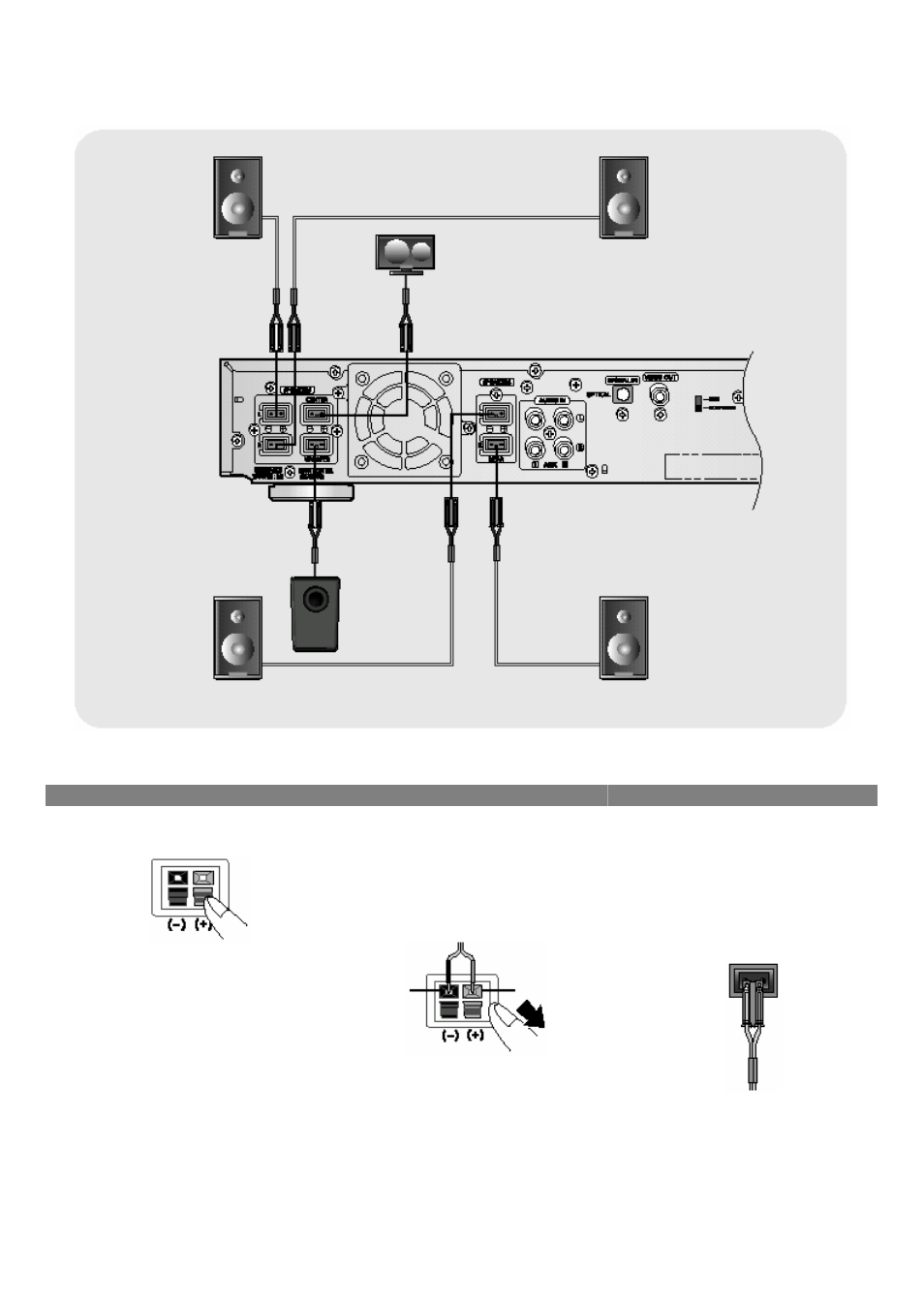

Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод в клемму и
отпустите язычок.
•
Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
•
Следите за соблюдением
полярности (+ и –).
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
•
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
•
Следите за соблюдением
полярности (+ и –).
Левый фронтальный громкоговоритель
Левый тыловой
громкоговоритель
Центральный громкоговоритель
Правый тыловой
громкоговоритель
Сабвуфер
Белый
Красный
Зеленый
Фиолетовый
Синий
Серый
Черный
Серый
