Українська - 4
Огляд панелі з’єднань
Форма і колір виробу можуть бути різними, залежно від моделі.
Перед тим, як під’єднати зовнішній пристрій до телевізора, вимкніть живлення телевізора.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1
DIGITAL AUDIO OUT (OPTICAL)
Використовується для підключення до цифрового аудіопристрою, наприклад домашнього кінотеатру.
Коли до роз’ємів HDMI IN під’єднано зовнішній пристрій, роз’єм
DIGITAL AUDIO OUT (OPTICAL) телевізора може
подавати лише 2-канальний звук. Щоб слухати 5.1-канальний звук, під’єднайте DVD-програвач чи програвач дисків
Blu-ray або декодер кабельного чи супутникового телебачення за допомогою оптичного кабелю до підсилювача
або системи домашнього кінотеатру, не телевізора.
2
SERVICE
Роз'єм для оновлення вбудованого програмного забезпечення.
3
HDMI (DVI)
Підтримується можливість підключення аудіо/відеопристроїв, які мають вихід
HDMI (цифрові приставки, DVD-
програвачі).
За умови з’єднання між пристроями з інтерфейсом HDMI додаткове з’єднання для передачі звуку не потрібне.
Для з’єднання за допомогою кабелю
HDMI / DVI слід використовувати роз’єм HDMI(DVI).
Призначено для підключення до вихідного аудіороз’єму комп’ютера.
Вихідні аудіороз’єми DVI для підключення зовнішніх пристроїв.
4
AV IN [R-AUDIO-L] / [VIDEO]
Під’єднайте кабель RCA до відповідного зовнішнього аудіовідеопристрою, наприклад відеомагнітофона,
програвача DVD-дисків або відеокамери.
Під’єднайте аудіокабелі RCA до роз’єму
[R-AUDIO-L] на телевізорі, а інші їх кінці – до відповідних аудіовиходів
аудіовідеопристрою.
5
ANT IN
Використовується для підключення антени чи кабелю.
¦
N
N
N
–
N
–
–
–
–
–
–
–
–
–
8
6
7
9
0
!
1
2
3
4
5
@

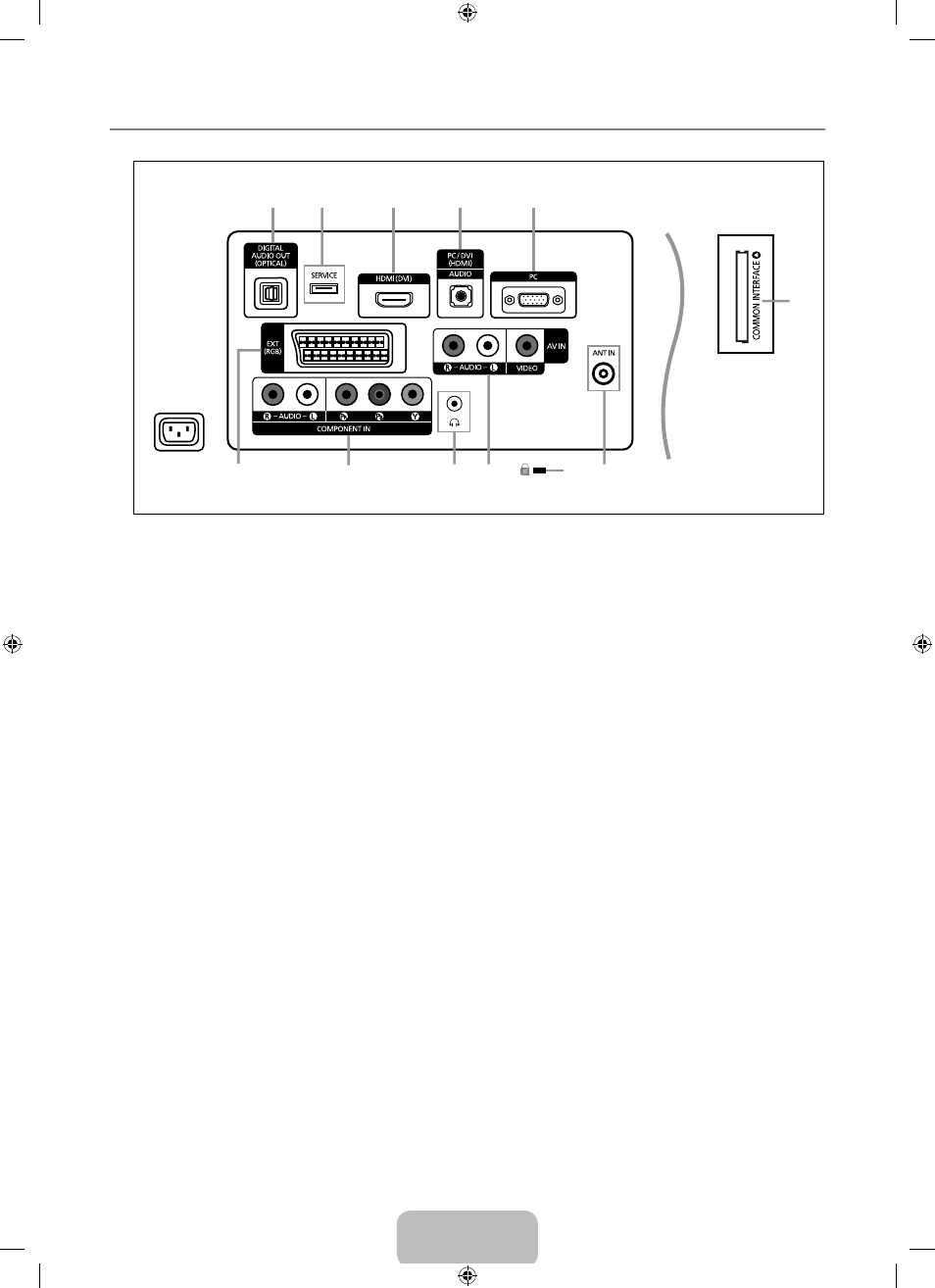

[Задня панель телевізора]
Вхід для кабелю
живлення
