Инструкция по эксплуатации Samsung 205BW
Страница 14

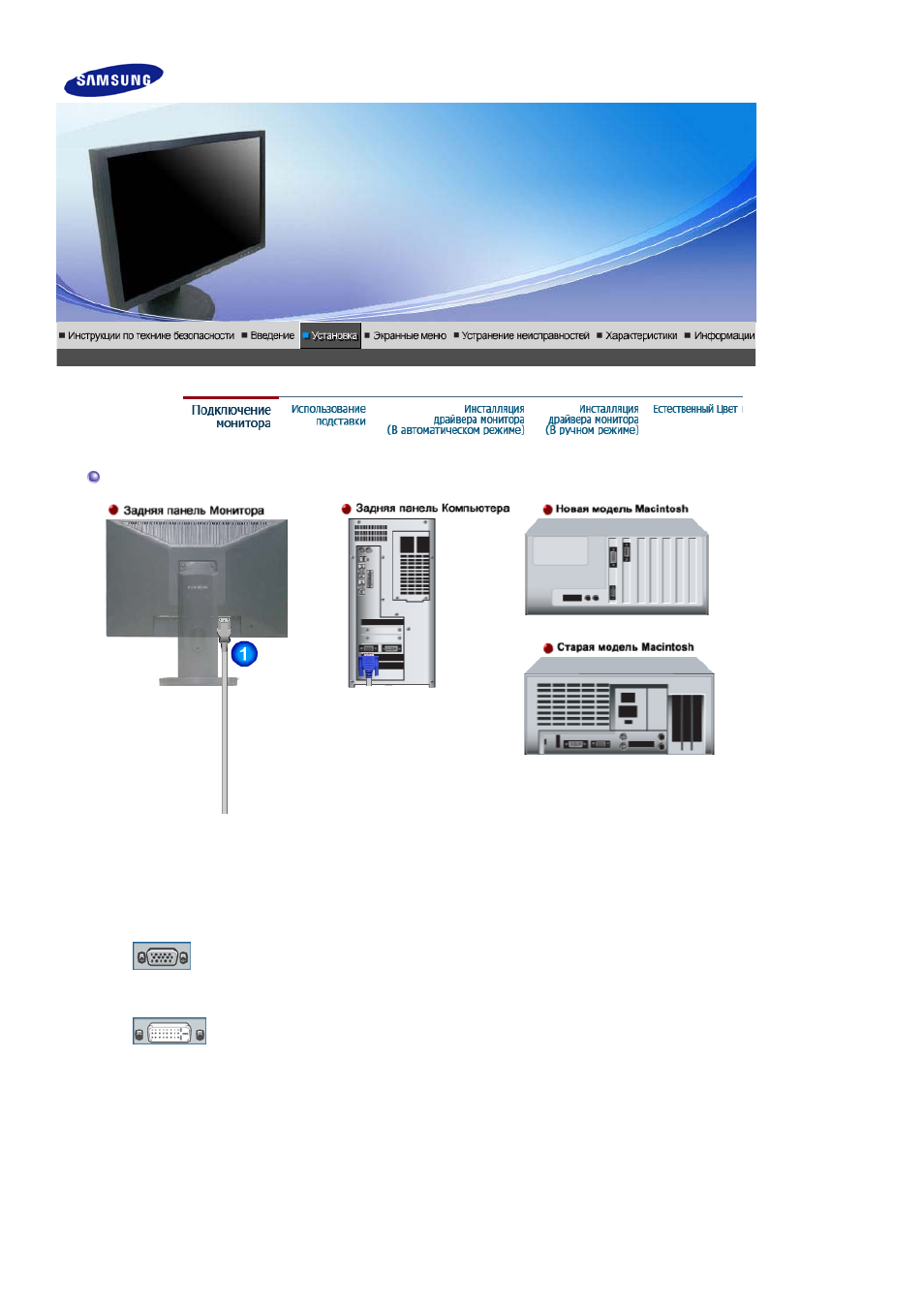

Подключение Монитора
1.
Подсоедините электрический шнур Вашего монитора к разъему питания на задней панели
монитора. Включите шнур в ближайшую розетку.
2-1.
Использование соединителя D-sub (аналогового) на видеоплате.
Подсоедините сигнальный кабель к 15-контактному разъему D-sub на задней панели
компьютера.
[ RGB IN ]
2-2.
Использование соединителя DVI (цифрового) на видеоплате.
Подсоедините кабель DVI к порту DVI на задней панели монитора.
[ DVI IN ]
2-3.
Подключите монитор к компьютеру Macintosh, используя соединительный кабель с
разъемом D-sub.
2-4.
Если у Вас старая модель Macintosh, то для подключения монитора потребуется
специальный адаптер(Опция).
3.
Включите компьютер и монитор. Если на мониторе появилось изображение, установка
закончена.
