8

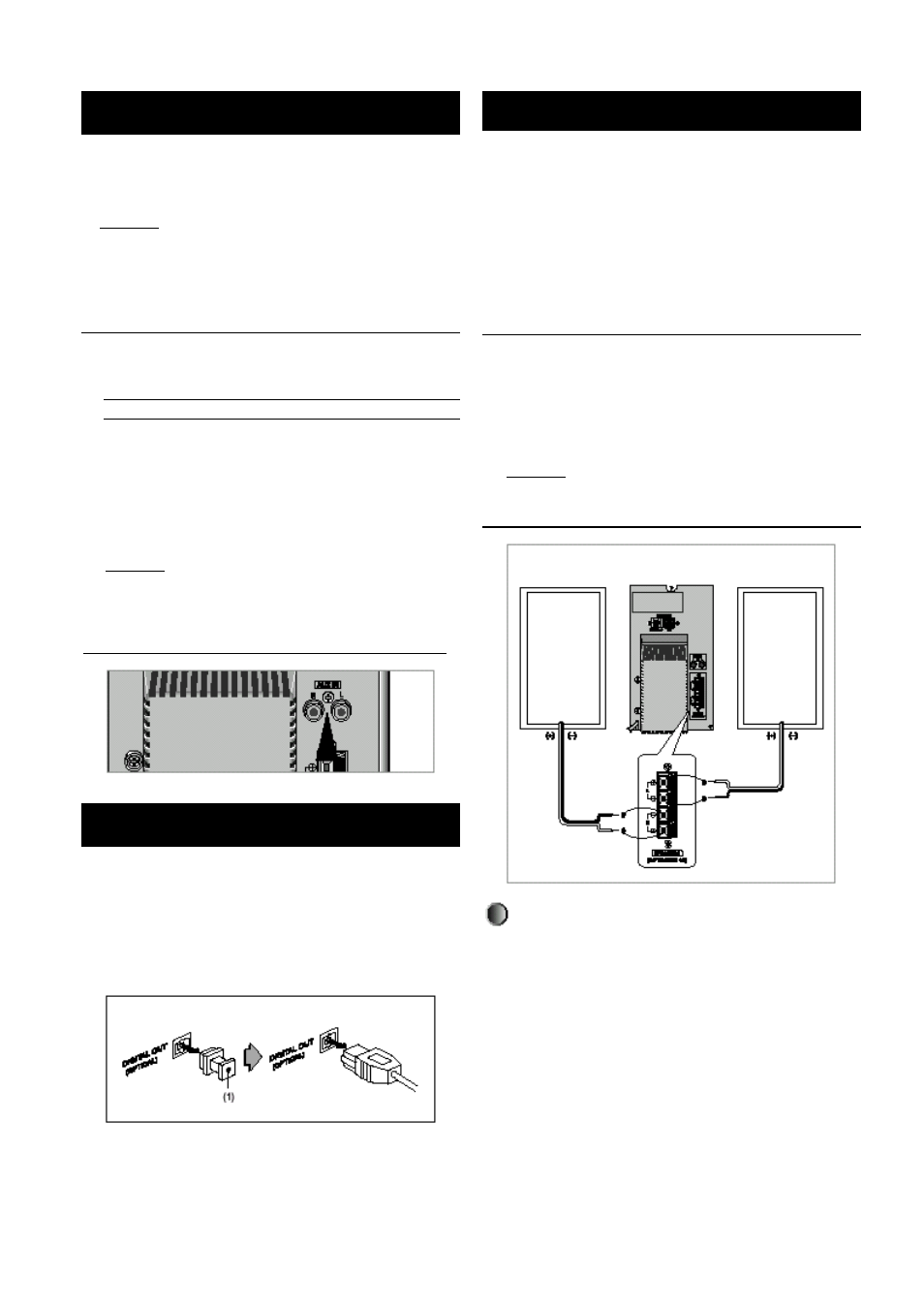

Подсоединение к внешнему источнику
сигнала
Имеющийся в системе дополнительный вход может
быть использован для того, чтобы воспользоваться
преимуществами качества звука, обеспечиваемого
вашей микрокомпонентной системой, при
прослушивании сигнала от других источников.
Примеры: ♦ Телевизор
♦ Проигрыватель видеодисков
♦ Видеомагнитофон системы HI-FI stereo
➢ Чтобы можно было подключить внешний источник звука, у
него должен иметься аудио выход. Кроме того, вам
потребуется соединительный кабель с разъемами типа
RCA (“тюльпан”).
1 Выключите систему и отсоедините ее и внешний источник
звука от сети переменного тока.
2 Подсоедините кабель для аудио сигнала к гнездам,
расположенным на задней панели системы.
Подсоедините...
К гнезду, маркированному...
Красный штепсель............R (правый канал)
Белый штепсель ...............L (левый канал)
➢
Для получения оптимального качества звучания не
меняйте местами правый и левый каналы.
3 Вновь подсоедините систему к сети и нажмите кнопку
On/Standby (Питание/ Готовность), чтобы включить
систему.
4 Выберите режим прослушивания сигнала от внешнего
источника нажатием кнопки FUNC. (Функция).
Результат: Дисплей показывает сообщение AUX.
5 Включите внешний источник звука.
6 Настройте громкость звука и баланс низких и высоких
частот, как вам требуется, используя:
♦ Регулятор громкости
♦ Эквалайзер
Гнездо цифрового выхода
проигрывателя компакт-дисков
Через это гнездо ваша система может передавать
цифровые звуковые сигналы, воспроизводимые с
компакт-диска. Используйте оптоволоконный кабель для
подключения цифровой аудиоаппаратуры (цифровой деки
формата DAT, устройства для записи мини-дисков и т.п.).
Выньте из гнезда CD DIGITAL OUT (цифровой выход)
пылезащитную заглушку (1). Затем подсоедините разъем
волоконно-оптического кабеля к гнезду CD DIGITAL OUT.
Если гнездо CD DIGITAL OUT не используется.
Вставьте на место прилагаемую пылезащитную заглушку.
Подсоединение акустических систем
Клеммы для подключения акустических систем
расположены на задней панели вашей системы.
На системе имеются четыре клеммы:
♦ Две для левой акустической системы
(маркированы буквой L)
♦ Две для правой акустической системы
(маркированы буквой R)
Чтобы получить нормальное качество звука, соедините:
♦ Красный провод с клеммой "+"
♦ Черный провод с клеммой “-”
1 Чтобы подсоединить провод к клемме, нажмите на язычок
до упора:
♦ Вправо на вашей системе
2 Вставьте провод в отверстие до пластиковой изоляции.
3 Нажмите язычок назад:
♦ Влево на системе, до тех пор, пока он со щелчком не
встанет на место.
♦ Вверх на акустической системе.
Результат: Провод зажимается и крепко удерживается.
4 Повторите операцию для каждого конца проводов.
Указания по установке акустических систем
♦ Установка вблизи нагревательных приборов, под
прямыми солнечными лучами или в местах с высокой
влажностью может ухудшить эксплуатационные
характеристики акустических систем.
♦ Не вешайте акустические системы на стену и не
устанавливайте их на вершину стойки, или на иную
неустойчивую поверхность во избежание падения
акустических систем и возможных повреждений.
♦ Не устанавливайте акустические системы вблизи от
телевизора или монитора компьютера. При установке
акустической системы рядом с телевизором или
монитором компьютера может ухудшиться качество
изображения на экране.
(Правая
акустическая
система)
(Левая
акустическая
система)
