Русский -

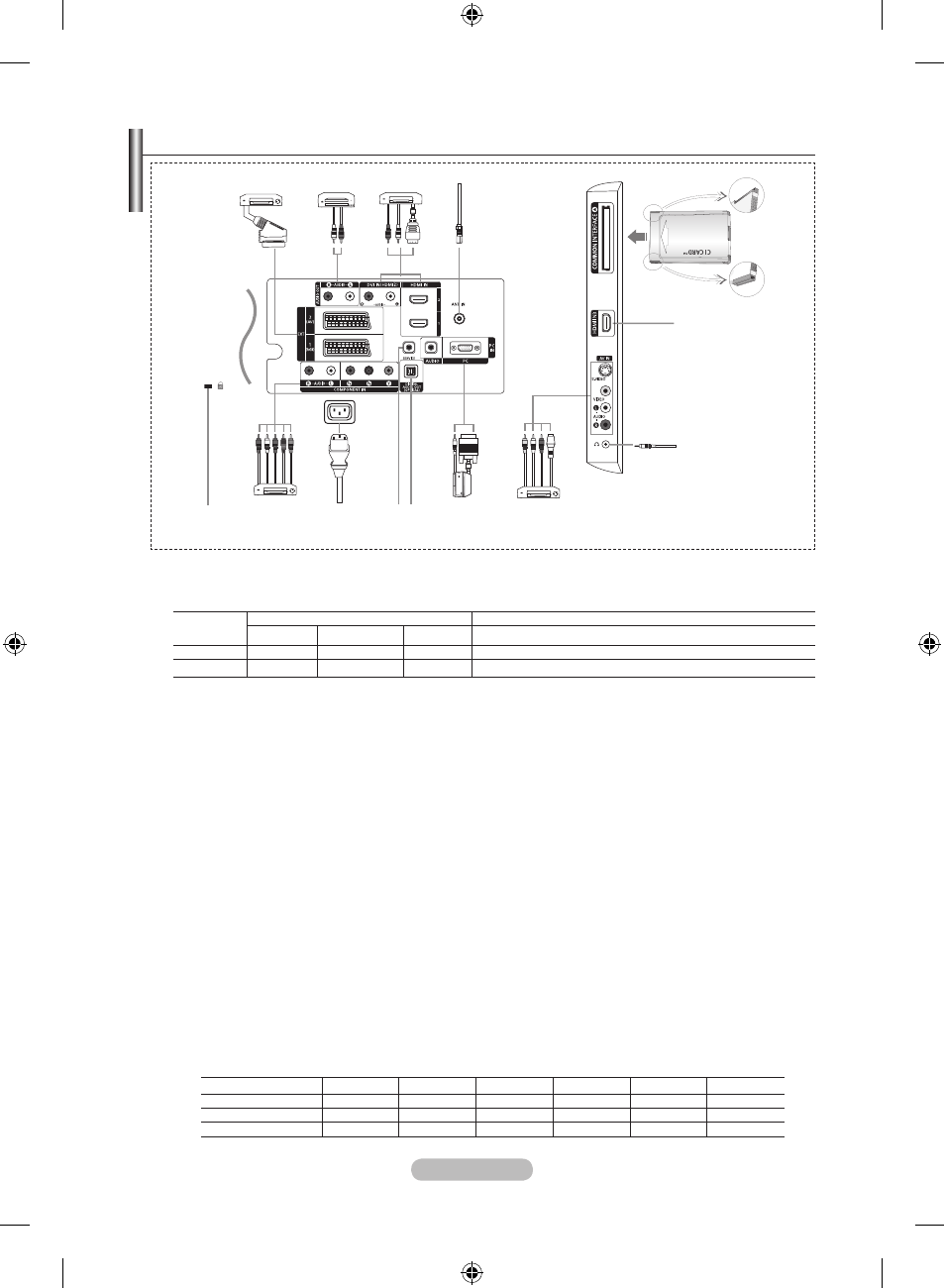

Соединительная панель
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1 Подключение декодера кабельного телевидения, видеомагнитофона или проигрывателя DVD-дисков
Разъем
Вход Выход
Видео Аудио (Л/П) RGB Видео + аудио (Л/П)
Внешний 1 O O O Доступен только выход телевизионного сигнала или сигнала DTV.
Внешний 2 O O Выходной сигнал, который можно выбрать.
Входные и выходные разъемы для внешних устройств, таких как видеомагнитофон, DVD-проигрыватель,
игровая приставка или проигрыватели видеодисков.
2 Подключение к разъему AUDIO
Соедините с помощью аудиокабелей RCA разъемы “R - AUDIO - L” расположенные на задней панели
телевизора, с соответствующими разъемами аудиовыхода усилителя или домашнего кинотеатра с
проигрывателем DVD.
3 HDMI In , HDMI In , HDMI In
Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки,
проигрыватели DVD)
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.
Что такое HDMI?
“High Definition Multimedia interface” позволяет передавать цифровые видеоданные высокого разрешения и
многоканальные цифровые аудиосигналы (5,1 каналов).
Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит). Различие между HDMI и DVI состоит в том, что устройство
HDMI меньше по размеру, оснащено технологией защиты от незаконного копирования HDCP (High Bandwidth
Digital Copy Protection), а также поддерживает многоканальные цифровые аудиосигналы.
DVI In (HDMI ) (AUDIO R/L)
При подключении данного устройства с помощью разъема HDMI или DVI к видеоприставке, DVD-
проигрывателю, игровой консоли и т.п. убедитесь, что был установлен совместимый режим видеовыхода,
как показано в таблице ниже. Несоблюдение указаний может привести к искажению изображения, его
срыву на экране или исчезновению.
При использовании кабеля HDMI/DVI возможен выход только через разъем HDMI 2.
Для соединения необходимо использовать кабель DVI-HDMI или адаптер DVI-HDMI,
а также разъем “R - AUDIO - L” на DVI для выхода звука.
Поддерживаемые режимы для выхода HDMI/DVI или компонентного выхода
480i 480p 576i 576p 720p 1080i
HDMI/DVI 50 Гц Х Х Х O O O
HDMI/DVI 60 Гц Х O Х Х O O
Компонентный O O O O O O
➣
➣
-
-
-
-
➣
-
-
-
-
➣
➣
Разъем для шнура
питания
1 2 3 4
3
6
7 8 9 0 ! @
Цвет и форма устройства могут различаться в зависимости от модели. ➣
5
