6

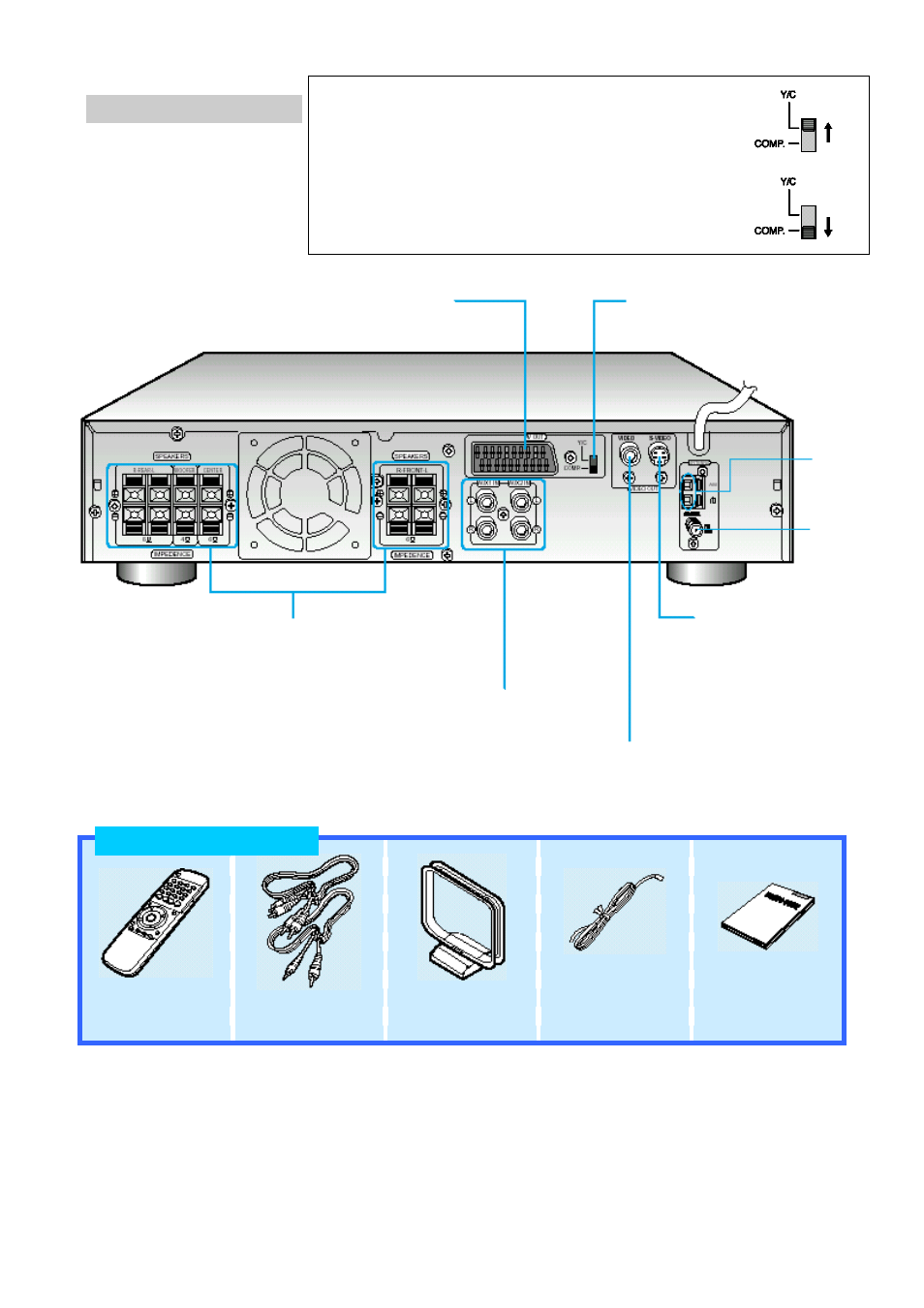

Задняя панель
При использовании кабеля с разъемами СКАРТ
• Если в вашем телевизоре имеется возможность принимать
через этот разъем раздельные сигналы яркости/цветности (Y/C-
separation), установите переключатель Y/C-COMP. (Раздельные
сигналы яркости/цветности - полный ТВ сигнал) на задней
панели системы в положение Y/C (Раздельные сигналы
яркости/цветности). Установив переключатель в это положение,
вы можете добиться наилучшего качества изображения.
•
Если в вашем телевизоре нет возможности принимать
раздельные сигналы яркости/цветности, установите
переключатель Y/C-COMP. на задней панели системы в
положение COMP. (полный ТВ сигнал).
Пульт
дистанционного
управления
Кабель для видео/
аудио сигналов
AM антенна
FM антенна
Инструкция для
пользователя
ГНЕЗДО СКАРТ
Соедините с телевизором, у которого
имеется входной разъем СКАРТ
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА
ВЫХОДНОГО ВИДЕОСИГНАЛА
Используйте этот переключатель для
выбора типа выходного видеосигнала
Гнездо для
подключения
AM антенны
Гнездо для
подключения
FM антенны
Выходное гнездо S-Video
Если в вашем телевизоре имеется
входное гнездо S-Video (S-VIDEO
IN), соедините его с выходным
гнездом S-Video на системе
Гнездо выхода видеосигнала
Соедините гнездо входа
видеосигнала на телевизоре (VIDEO
IN) с гнездом VIDEO OUT на системе
Входные гнезда для аудиосигнала
от внешнего источника
Выходные клеммы для
подсоединения громкоговорителей
5.1 канальной акустической
системы
Принадлежности
