8

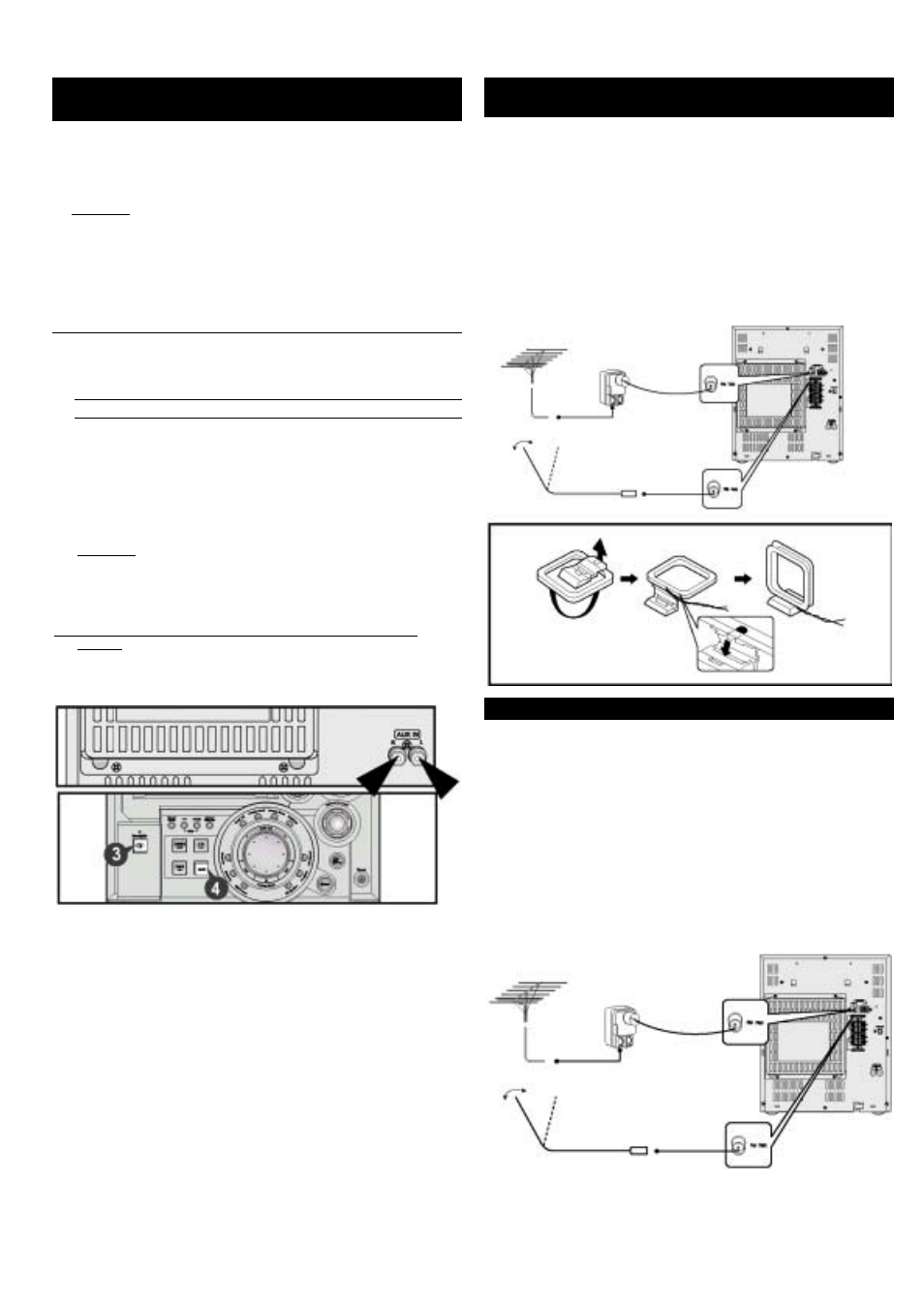

Подсоединение к внешнему источнику
сигнала
Имеющийся в системе дополнительный вход может быть
использован для того, чтобы воспользоваться преимуществами
качества звучания, обеспечиваемого вашей компактной мини-
системой, при прослушивании сигнала от других источников.
Примеры:
♦ Телевизор
♦ Проигрыватель видеодисков
♦ Видеомагнитофон системы HI-FI stereo
$
Чтобы к системе можно было подключить внешний источник
звука, у того должен иметься аудиовыход. Кроме того, вам
потребуется соединительный кабель с разъемами типа RCA
(“тюльпан”).
1
Установите систему в режим готовности и отсоедините ее и
внешний источник звука от сети переменного тока.
2
Подсоедините кабель для аудиосигнала к гнездам,
расположенным на задней панели системы.
Подсоедините...
К гнезду, маркированному...
Красный штепсель ............R (правый канал)
Белый штепсель................L (левый канал)
$
Для получения оптимального качества звучания не меняйте
местами правый и левый каналы.
3
Вновь подсоедините систему к сети и нажмите кнопку Standby/
On (Готовность/ Включение), чтобы включить ее.
4
Выберите вход от внешнего источника звука, нажав кнопку AUX
(Дополнительный вход).
Результат: Дисплей показывает сообщение AUX.
5
Включите внешний источник звука.
6
Настройте громкость звука и баланс низких и высоких частот, как
вам требуется, с помощью:
♦ Регулятора громкости
♦ Эквалайзера
Пример: Вы можете смотреть фильм, используя преимущества
стереозвучания, как если бы вы были в кинотеатре (при
условии, что оригинальная звуковая дорожка записана
в режиме стерео).
Подсоединение AM-антенны
АМ антенна (для приема радиостанций в диапазонах длинных и
средних волн) может быть:
♦ Поставлена на устойчивую поверхность
♦ Прикреплена к стене (вы должны сначала снять подставку
антенны)
Гнезда для подключения антенны расположены на задней панели
системы и маркированы надписью AM.
!
Во избежание паразитного шума удостоверьтесь в том, что
провода от громкоговорителей не проложены рядом с проводами
от антенны.
Всегда держите их друг от друга на расстоянии не менее 5 см.
Подсоединение FM антенны
Как подсоединить антенну КОАКСИАЛЬНОГО ТИПА.
♦ Подсоедините 75
Ω
антенну к клеммам для FM-антенны.
♦ Вставьте штепсель FM-антенны, входящей в комплект системы, в
коаксиальное гнездо (75
Ω
), маркированное надписью FM на
задней панели системы.
♦ Следуйте инструкциям, приведенным на стр. 13, чтобы
настроиться на радиостанцию и определить наилучшую
ориентацию антенны.
♦ При плохом качестве приема вам может потребоваться установить
наружную антенну.
Чтобы сделать это, подсоедините наружную FM-антенну к гнезду
для FM-антенны на задней панели системы с помощью 75
Ω
коаксиального кабеля (приобретается отдельно).
FM-АНТЕННА (поставляется с системой)
75
Ω КОАКСИАЛЬНЫЙ КАБЕЛЬ
(покупается отдельно)
75
Ω КОАКСИАЛЬНЫЙ КАБЕЛЬ
(покупается отдельно)
FM-АНТЕННА (поставляется с системой)
