24_
підключення і настроювання
підключення і настроювання

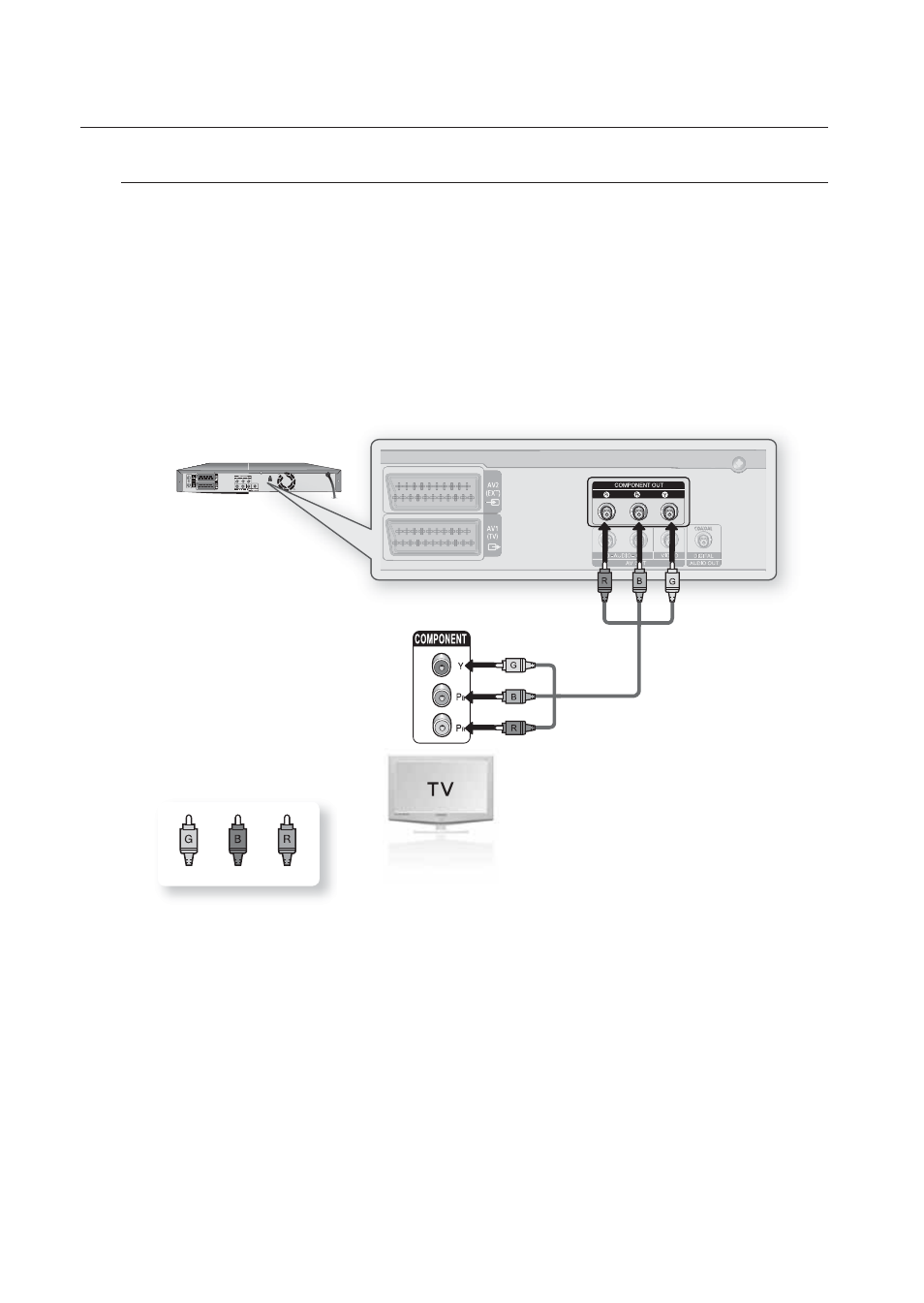

Випадок 2 : Гнізда компонентного відеовиходу
Підключіть кабелі для компонентного відео (не входять до комплекту поставки) між гніздами
компонентного виходу (Y, P
B
, P
R
) на DVD-рекордері зі вбудованим жорстким диском і гніздами
компонентного входу (Y, P
B
, P
R
) на Вашому телевізорі.
Ви отримаєте можливість насолоджуватись високоякісним зображенням і точною передачею
кольорів.
Підключіть аудіокабелі (білого і червоного кольору) між гніздами аудіовиходу на DVD-рекордері зі
вбудованим жорстким диском і гніздами аудіовходу на телевізорі (або аудіо-/відео підсилювачі).
(Див. стор. 25~26).
Після підключення, зверніться до сторінок 36.
Переконайтесь у тому, що кольорове кодування з‘єднань співпадає. Гнізда компонентних виходів Y, P
B
и P
R
Вашого
DVD-рекордера зі вбудованим жорстким диском повинні бути підключені точно до відповідних гнізд компонентних входів на
Вашому телевізорі.
Настроювання прогресивної розгортки можливе лише у випадку, коли відеовихід установлено на Компонентний.
(Див. стор. 36)
1.
•
2.
3.
M
синій
зелений
червоний
