Українська -

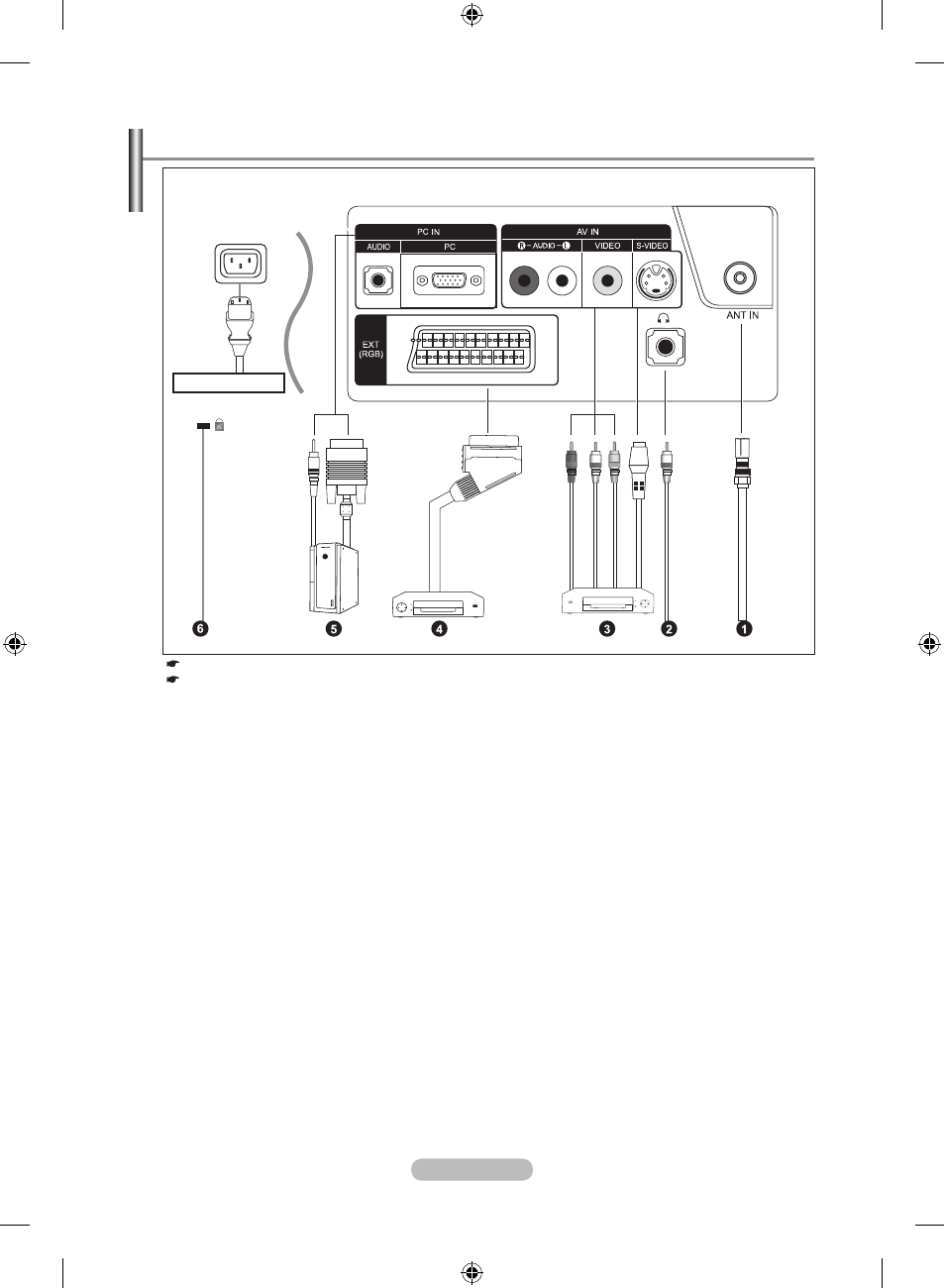

З’єднувальна панель
Вхід для кабелю живлення
Форма і колір виробу можуть відрізнятися, залежно від моделі.
➣
Перед тим, як підключити зовнішній пристрій до телевізора, перевірте, чи вимкнено живлення.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1
Підключення антени або під’єднання до мережі кабельного телебачення
Для перегляду телевізійних каналів необхідно, щоб сигнал надходив від одного з таких джерел:
- Від зовнішньої антени / З мережі кабельного телебачення / З мережі супутникового
телебачення
3
Підключення зовнішніх аудіо/відео пристроїв
- Під’єднайте кабель RCA або S-VIDEO (постачається додатково) до відповідного зовнішнього
аудіо/відео пристрою, наприклад відеомагнітофону, програвача DVD-дисків або відеокамери.
- Під’єднайте аудіо кабелі RCA (постачаються додатково) до роз’єму “R - AUDIO - L” на задній
панелі телевізора, а інші кінці – до відповідних аудіо виходів аудіо/відео пристрою.
- Навушники можна під’єднати до виходу для навушників (2) на задній панелі виробу. Якщо
під’єднати навушники, звук, який надходить з вбудованих гучномовців, буде вимкнено.
4
Підключення декодера кабельного телебачення, відеомагнітофона або програвача DVD-дисків
- Під’єднайте кабель SCART для відеомагнітофона (постачається додатково) до роз’єму
SCART відеомагнітофона або програвача DVD-дисків.
- Якщо потрібно під’єднати декодер каналів кабельного телебачення та відеомагнітофон (або
DVD-програвач), необхідно під’єднати декодер до відеомагнітофона (або DVD-програвача), а
його до телевізора.
5
Підключення комп’ютера
- Під’єднайте кабель типу D-Sub (постачається додатково) до входу ПК “PC IN (PC)” на задній
панелі телевізора, а інший кінець кабелю під’єднайте до відео карти комп’ютера.
- Під’єднайте стерео аудіо кабель (постачається додатково) до аудіо входу “PC IN (AUDIO)”
IN” на задній панелі телевізора, а інший кінець – до аудіо виходу звукової карти комп’ютера.
6
Замок Кенсінгтон
- Замок Кенсінгтон (постачається додатково) – це пристрій для фізичної фіксації пристроїв
під час їх використання у громадських місцях.
- Щоб дізнатися більше про використання пристрою захисту, зверніться до торгового
представника, у якого Ви придбали телевізор.
- Розташування гнізда для замка Kенсінгтон може відрізнятися в залежності від моделі.
