Соединительная панель – Инструкция по эксплуатации Samsung PS42B430P2W
Страница 7
Русский -
Задняя панель
2
4
3
6
5
1
Кабельное
телевидение Сеть
или
7
или
8

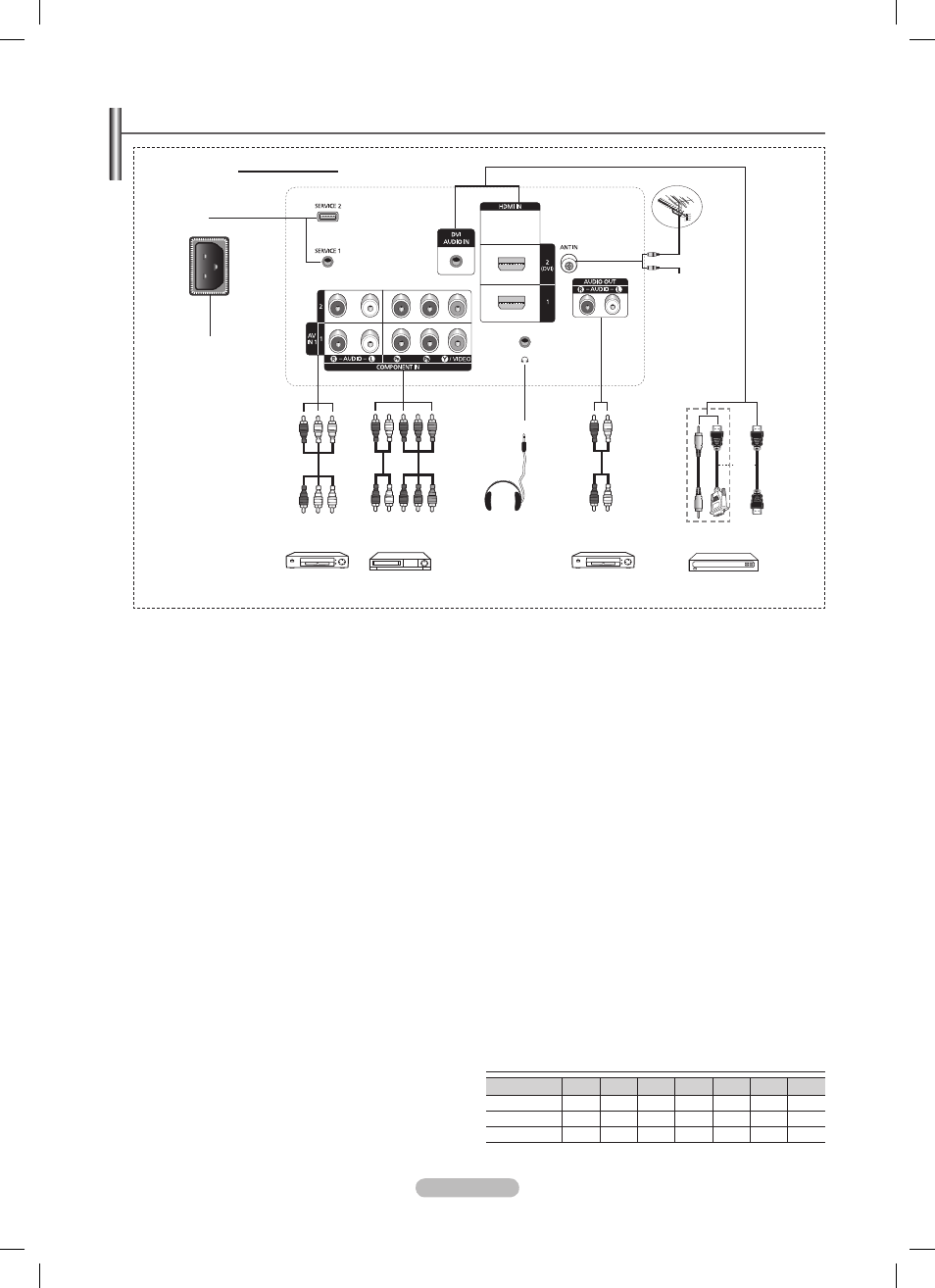

Соединительная панель
Подключая видео- или аудиосистему к телевизору, следите за тем, чтобы все ее компоненты были выключены.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
N
N
1
SERVICE 1,
Разъем используется для обслуживания.
2
ВХОДНОЙ РАЗЪЕМ ПИТАНИЯ
Подсоединение шнура питания, входящего в комплект
поставки.
3
AV IN 1 (AUDIO R/L / VIDEO)
Видео- и аудиовходы для внешних устройств, таких как
видеокамера или видеомагнитофон.
4
COMPONENT IN 1,
AUDIO Л/П и видеовходы (Y/P
b
/P
r
) для компонента.
5
ГНЕЗДО НАУШНИКОВ
Если при просмотре телепрограмм вы не хотите
мешать другим людям, находящимся в помещении,
можно подсоединить наушники.
Продолжительное использование наушников с
высоким уровнем громкости может привести к
нарушениям слуха.
6
AUDIO OUT(AUDIO R/L)
Подключение аудиосигналов RCA от телевизора к
внешнему источнику, например аудиооборудованию.
N
7
HDMI IN 1, (DVI)
− При соединении двух устройств с помощью разъема
HDMI дополнительный аудиокабель не требуется.
− При использовании кабеля HDMI/DVI необходимо
выполнить подключение к гнезду HDMI IN 2 (DVI).
Что такое HDMI?
− High Definition Multimedia interface позволяет
передавать цифровые видеоданные высокого
разрешения и многоканальные цифровые
аудиосигналы.
− Разъем HDMI/DVI обеспечивает DVI-соединение
с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит).
Различие между HDMI и DVI состоит в том, что
устройство HDMI меньше по размеру, оснащено
технологией защиты от незаконного копирования
HDCP (High Bandwidth Digital Copy Protection), а
также поддерживает многоканальные цифровые
аудиосигналы.
DVI AUDIO IN
DVI и аудиовыходы для подключения внешних
устройств.
8
ANT IN
75Ω Разъем для коаксиального кабеля антенной/
кабельной сети
Поддерживаемые режимы для HDMI/DVI и Компонентный
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Гц
X
X
X
O
O
O
O
HDMI/DVI 60 Гц
X
O
X
X
O
O
O
Компонентный
O
O
O
O
O
O
O
N
Цвет и форма устройства могут различаться в зависимости от модели.
