Українська -

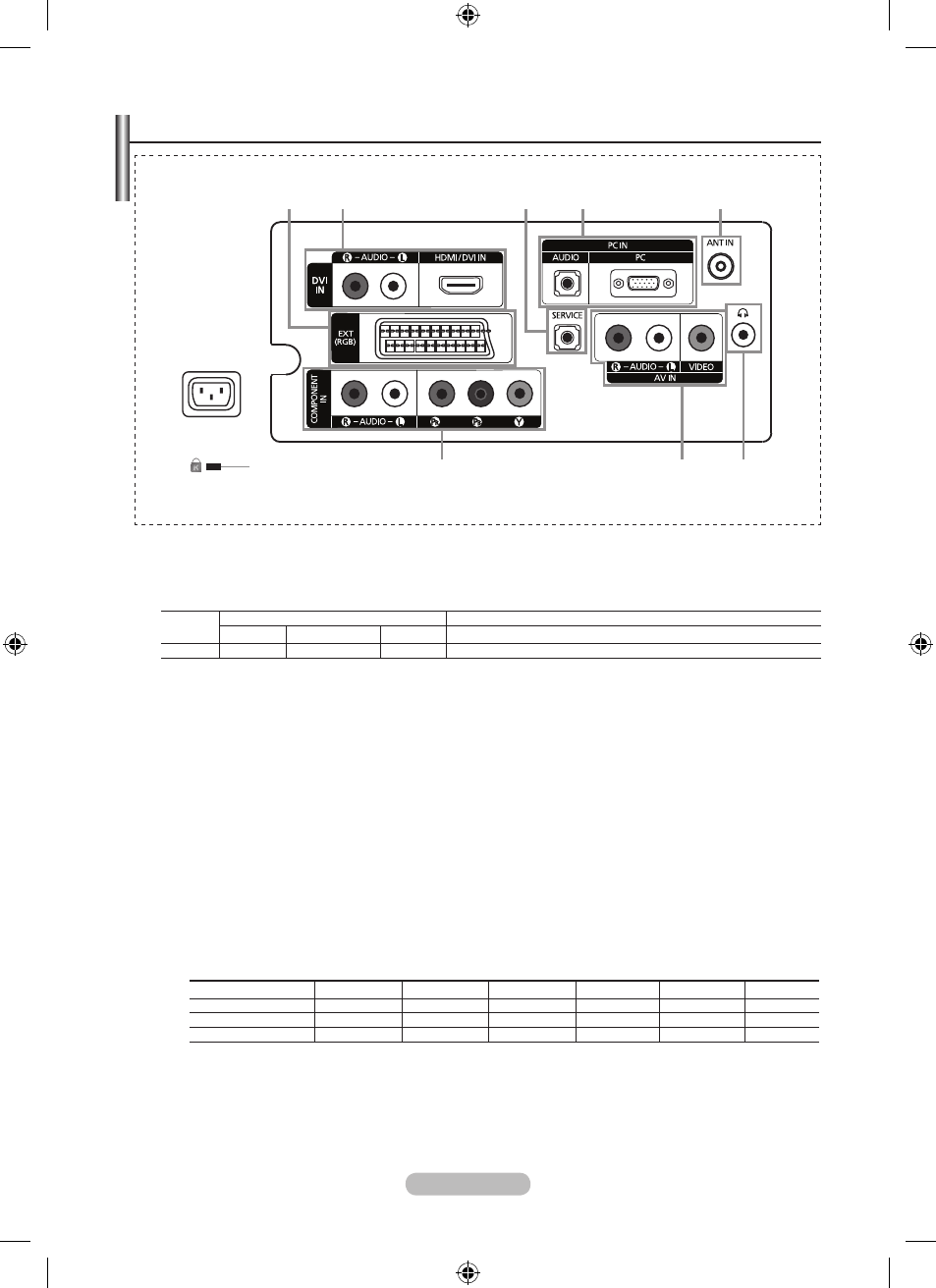

Огляд панелі з’єднань
Перед тим, як під’єднати зовнішній пристрій до телевізора, перевірте, чи вимкнено живлення.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1 EXT
Роз’єм
Вхідний
Вихідний
Video
Audio (L/R)
RGB
Video + Audio (L/R)
EXT
O
O
O
Доступний лише вихідний телевізійний сигнал.
Входи/виходи для підключення зовнішніх пристроїв, наприклад відеомагнітофона, DVD-програвача,
ігрової приставки чи програвачів відео дисків.
2
DVI IN [HDMI/DVI IN
Підтримує з’єднання між аудіо/відео пристроями, які мають вихід HDMI (цифрові приставки,
DVD-програвачі).
За умови з’єднання HDMI - HDMI, додаткове з’єднання для передачі звуку не потрібне.
Що таке HDMI?
Інтерфейс HDMI (High Definition Multimedia interface) дозволяє передавати відео сигнал високої
чіткості та багатоканальний цифровий звук.
Роз’єм HDMI/DVI можна використовувати для DVI-з’єднання із зовнішніми пристроями за умови
наявності відповідного кабелю (не входить в комплект). Різниця між пристроями HDMI та DVI у
тому, що пристрої HDMI менші за розмірами, мають вбудовану функцію кодування HDCP (High
Bandwidth Digital Copy Protection) та підтримують багатоканальний цифровий звук.
DVI IN [R-AUDIO-L]
Вихідні аудіо роз’єми DVI для підключення зовнішніх пристроїв.
Моделі, які підтримують сигнал HDMI/DVI та компонентний сигнал
480i
480p
576i
576p
720p
1080i
HDMI/DVI 50 Гц
X
X
X
O
O
O
HDMI/DVI 60 Гц
X
O
X
X
O
O
Component
O
O
O
O
O
O
➣
➣
-
-
-
➣
-
-
-
➣
2
4
3
5
6
7
1
8
9
Вхід для кабелю
живлення
Форма і колір виробу можуть відрізнятися, залежно від моделі.
➣
