24

Подсоедините передние, центральные громкоговорители и

1.

сабвуфер к проигрывателю DVD, пользуясь инструкциями
на стр. 22~23.
Когда проигрыватель DVD выключен, вставьте карту TX в

2.

разъем карты TX (WIRELESS) на боковой стороне
основного устройства.

Возьмите карту TX стороной со скосом влево и вставьте ее в порт.

С помощью карты TX осуществляется беспроводная связь между

основным блоком и беспроводным модулем.

Подсоедините левый и правый тыловые громкоговорители к беспроводному

3.

модулю.
Подсоедините шнур питания беспроводного приемного модуля к настенной

4.

розетке.

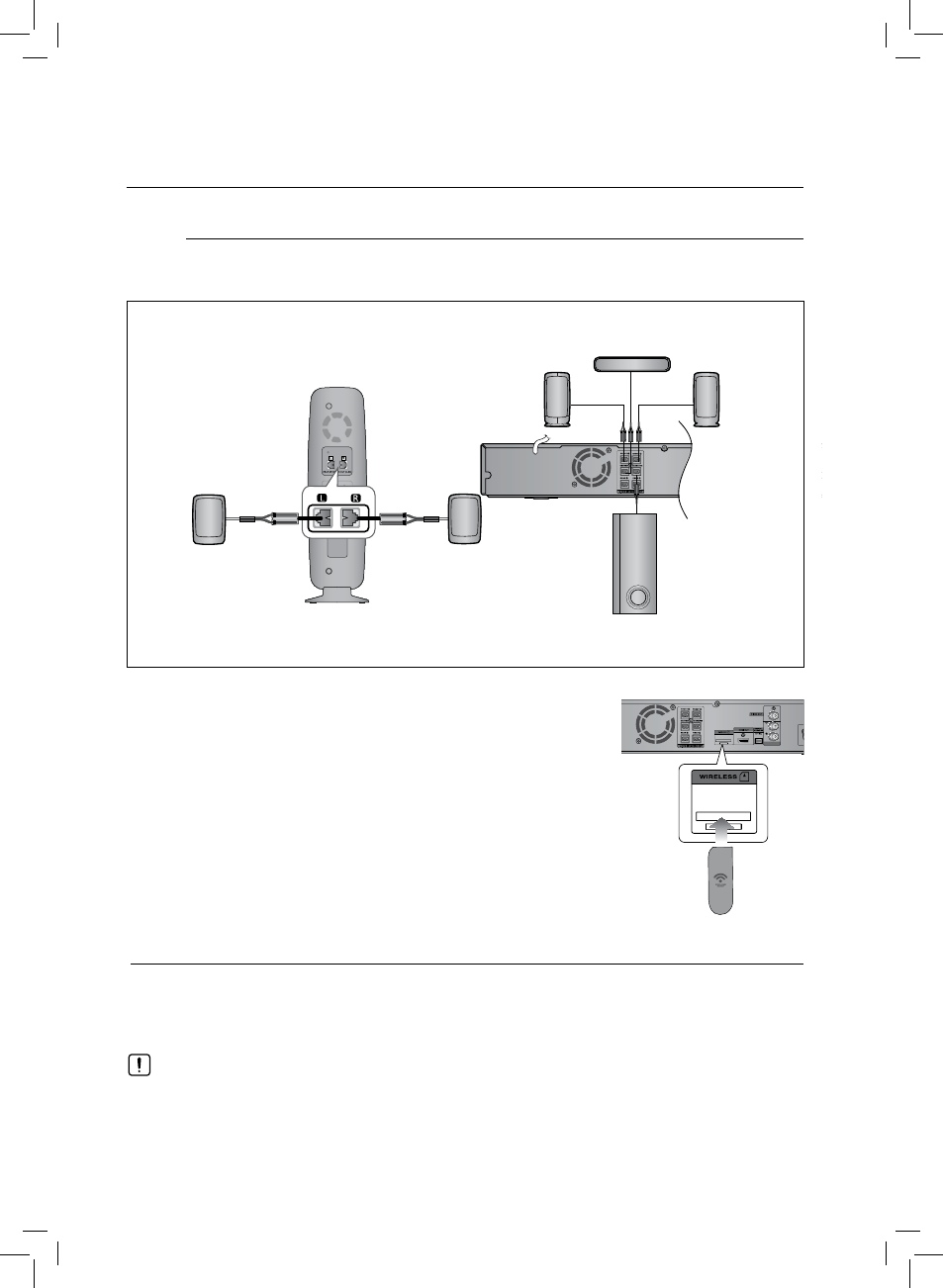

ПОдКЛюЧЕнИЕ уСИЛИТЕЛя бЕСПРОВОднОгО ПРИЕМнИКА

Модуль беспроводного приемника (SWA-4100)

AUX IN 2

ipod

RESET

M

Главные устройства моделей HT-Z420/TZ422/TZ425 не оснащены коннекторами задних

`

динамиков. В данном случае задние динамики подключаются к беспроводному модулю.
Задние динамики моделей HT-Z320/TZ322/TZ325 также можно подключить к беспроводному

`

модулю (SWA-4100), который можно приобрести отдельно.
Модели HT-Z420/TZ422/TZ425 также можно подключить к беспроводному приемному

`

модулю (SWA-4100).

БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ

Тыловой громкоговоритель

(Пр)

Тыловой громкоговоритель
(Л)

Фронтальный

громкоговоритель (Пр)

Центральный

громкоговоритель Фронтальный

громкоговоритель (Л)

Сабвуфер

Стороной со

скосом влево

Карта TX
