Подготовка к использованию
1
РАЗЬЕМЫ ДЛЯ ПОКЛЮЧЕНИЯ
ДИНАМИКОВ 5.1
Подключение фронтальных, центрального, задних громкоговорителей и сабвуфера.
(HT-C650W/C653W/C655W - разъемы для подключения задних громкоговорителей
отсутствуют, задние громкоговорители можно подключить при помощи беспроводного
приемника).
2
ВНЕШНИЙ ЦИФРОВОЙ
ОПТИЧЕСКИЙ ВХОД
(ЦИФРОВОЙ АУДИОВХОД)
Используется для подключения внешнего оборудования, снабженного цифровым
выходом.
3
ГНЕЗДО ДЛЯ УСТАНОВКИ
КАРТЫ БЕСПРОВОДНОГО
ДОСТУПА TX
Карта TX обеспечивает связь между основным устройством и дополнительным
беспроводным приемником.
(Беспроводной модуль не входит в комплект поставки моделей HT-C550/C553/C555).
4
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI на
телевизоре для получения изображения наилучшего качества.
5
ГНЕЗДА AUX IN 2
Подключение к 2-канальному аналоговому выходу внешнего устройства (например,
видеомагнитофона).
6
ГНЕЗДО VIDEO OUT
Подключите к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).
7
ГНЕЗДА КОМПОНЕНТНОГО
ВИДЕОВЫХОДА
Подключение телевизора при помощи компонентного видеовыхода.
8
ГНЕЗДО SCART
Подключение телевизора, имеющий входной разъем SCART.
9
ГНЕЗДО ДЛЯ FM-АНТЕННЫ
Подключение FM-антенны.

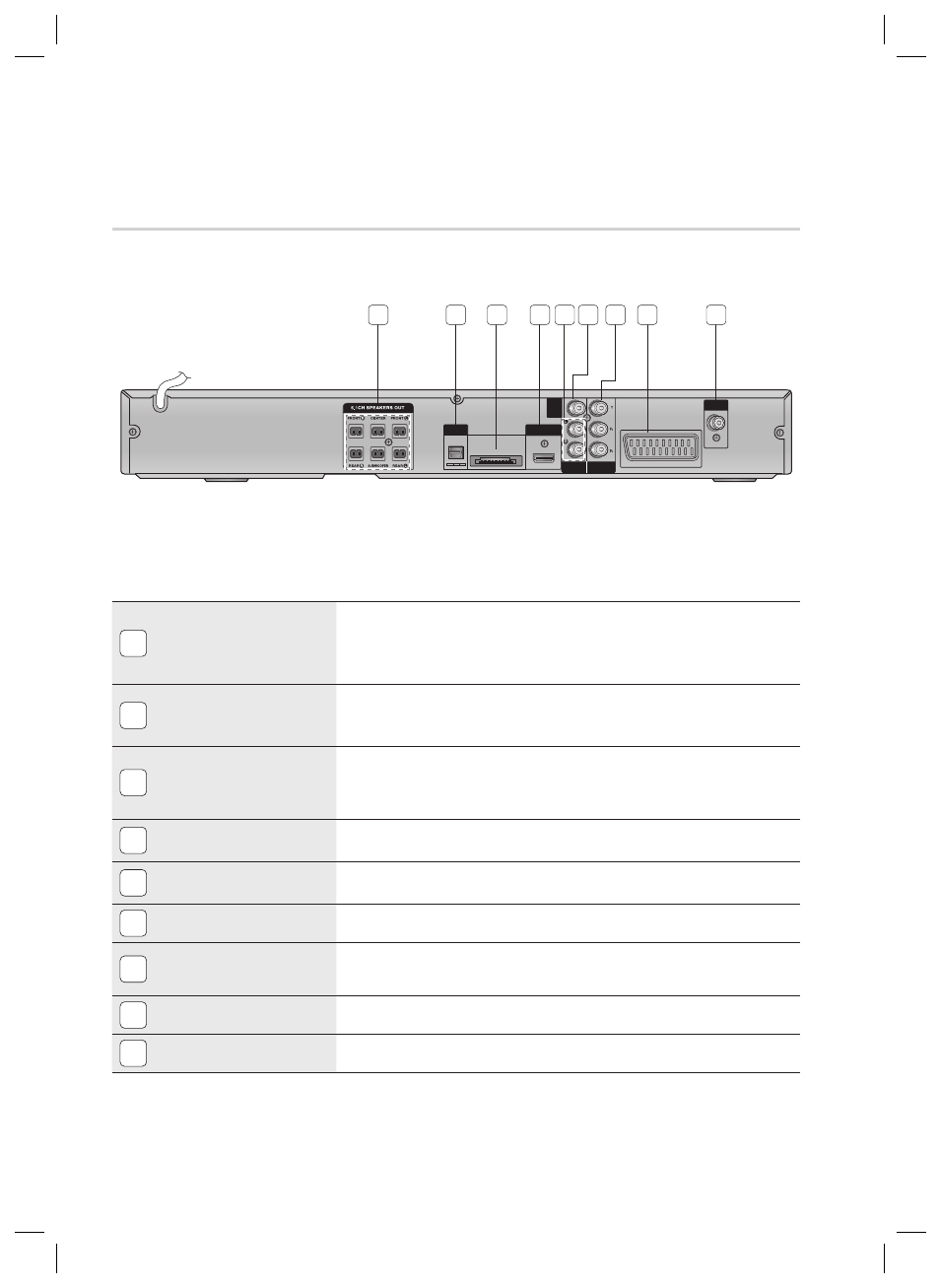

Задняя панель
DIGITAL
AUDIO IN
OPTICAL
WIRELESS
FM ANT
HDMI OUT
AUX IN 2
COMPONENT
OUT
VIDEO
OUT
EXT (AV)
1
2
3
4
6
9
5
7
8
